Гидравлическая система состоит из двух независимых гидросистем: основной и управления тормозами. Основная система служит для уборки и выпуска шасси, поворота колес передней опоры шасси, открытия и закрытия створок грузоотсека. Она работает от двух гидронасосов, установленных на двигателях. Система управления тормозами обеспечивает торможение колес основных опор шасси, аварийный выпуск и уборку шасси, и аварийное закрытие створок грузоотсека. Работает от насоса с электродвигателем. Нормальное давление в обеих гидросистемах 150 кгс/см², рабочая жидкость – масло АМГ-10 общим объемом 115-120 л.

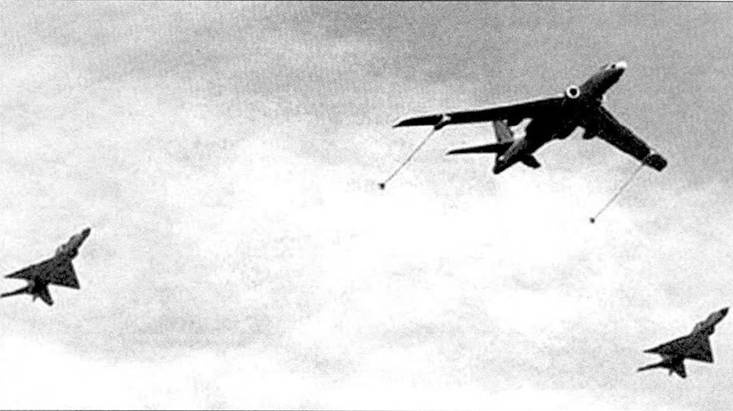

Китайский самолет-заправщик НY-6 в сопровождении истребителей J-8.

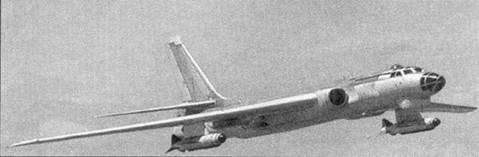

Китайский ракетоносец H-6D с противокорабельными ракетами YJ-6L.

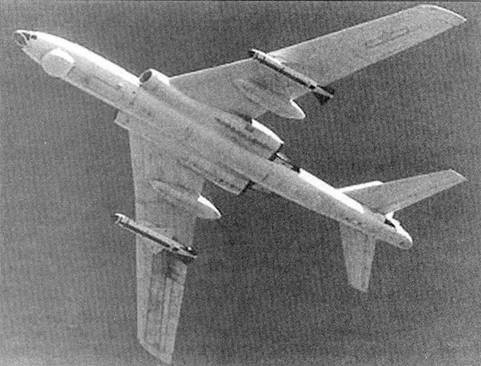

Еще два снимка китайских ракетоносцев H-6D с противокорабельными ракетами YJ-6L.

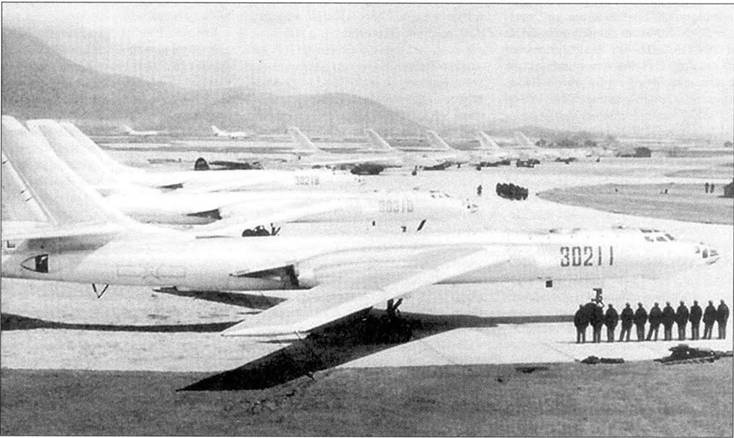

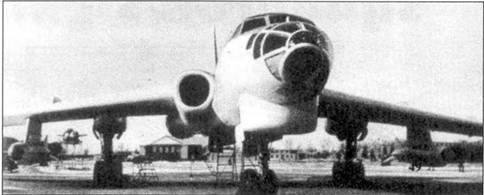

Китайские бомбардировщики Н-6. Опознавательные таки нанесены серой краской для меньшей заметности. Номер самолета – голубого цвета.

Электросистема предназначена для приведения в действие бомбардировочного и пушечного вооружения, топливных насосов, пожарных кранов, триммеров, радиосвязного и радиолокационного оборудования, выпуска закрылков, хвостовой опоры шасси, запуска двигателей, борьбы с обледенением. Для питания этих потребителей электроэнергии на самолете есть два энергоузла постоянного и переменного тока. В энергоузле постоянного тока напряжением 28В источниками электроэнергии являются 4 генератора ГСР-18000, установленные по два на двигателях, аварийный источник – аккумуляторная батарея 12-САМ-55. В энергоузле переменного тока напряжением 115В и частотой 400 Гц источниками являются размещенные в переднем техническом отсеке два преобразователя ПО-4500, один из которых – основной, второй – резервный. (Самолеты с повышенным потреблением электроэнергии, например, носители станций РЭП «Букет», «Резеда», «Азалия», «Фасоль» имели дополнительные источники переменного тока – однофазного 115В и трехфазного 36В и 208В.)

Высотная система обеспечивает наддув и обогрев гермокабин самолета горячим воздухом, забор которого производится за седьмыми ступенями компрессоров двигателей. Система обеспечивает давление в кабинах: в диапазоне высот от 0 до 2000м -атмосферное, от 2000 до 7250 м – постоянное давление, соответствующее высоте 2000 м, выше 7250 м – постоянный перепад в 0,4 кгс/см². В боевых условиях, во избежание резкого падения давления при простреле обшивки, перепад понижается до 0,2 кгс/см². Температура воздуха в кабинах поддерживается автоматическим регулятором РТВК-45 в пределах 16,5-26,50 С.

Кислородное оборудование, кроме двух жидкостных кислородных приборов КПЖ-30, включает индивидуальные кислородные аппараты для всех членов экипажа КП-16 или КП-24 и парашютные кислородные приборы КП-23.

Противообледенительная система. Передние кромки крыла защищены от обледенения горячим воздухом, отбираемым от двигателей. Входные части воздухозаборников, внутренние перемычки и передние кромки труб стартеров имеют отдельные воздушно-тепловые противообледенители. Передние кромки киля и стабилизатора оснащены электротермической системой. Передние стекла фонаря летчиков и прицельное стекло штурмана оборудованы внутренним электрообогревом. Остальные стекла, включая блистеры прицельных станций, обдуваются горячим воздухом.

Авиационное и радиоэлектронное оборудование обеспечивает полеты в любых метеорологических условиях, днем и ночью.

Пилотажно-навигационное оборудование включает: астрономический компас АК-53П или АК-53А; авиационный секстант ИАС-51; дистанционный астрономический компас ДАК-50М или ДАК-2, или ДАК-Б или ДАК-ДБ-5В; навигационный индикатор НИ-50Б или авиационное навигационное устройство АНУ-1; дистанционный компас ДИК-46 или ДГМК-7; авиагоризонт АГБ-1 или АГБ-2 или АГД-1; гирополукомпас ГПК-48 или ГПК-52; выключатель коррекции ВК-53РБ; электрический указатель поворота ЭУП-46 или ЭУП-53; магнитный компас КИ-12, изредка устанавливался КИ-13. Механические и электромеханические приборы в кабине: электрические указатели температуры наружного воздуха ТУЭ-48 или ТНВ-1; термометр воздуха в кабине ТВ-45; акселерометр А-8 или АС-10; указатель положения закрылков УЗП-47; авиационные часы АЧХО или АЧС-1 и АВР-М; расходомер воздуха, поступающего в кабину РВУ-46У; манометры гидравлические тормозов МГ-250Ц, МГ-150Ц; манометры воздушные МВ-250Ц, МВ-10Ц.

Радионавигационное оборудование включает систему СПИ-1 для определения местоположения самолета относительно наземных радиостанций (позже замененную радиосистемой ближней навигации РСБН-2С «Свод»), два автоматических радиокомпаса АРК-5, радиовысотомер малых высот РВ-2 (РВ-УМ), радиовысотомер больших высот РВ-17М, систему слепой посадки «Материк», радиотехническую систему дальней навигации А-711 или А-713, установленную на некоторые самолеты после 1980 г.

Радиолокационное оборудование состоит из радиолокационного бомбового прицела РБП-4 «Рубидий ММ-П» или более совершенного РБП-6 «Люстра», радиолокационного стрелкового прицела ПРС-1 «Аргон», запросчика-ответчика системы опознавания СРЗО-2М «Хром-Никель», радиолокационного ответчика УВД СО-69, доплеровского измерителя скорости и угла сноса ДИСС-1, системы предупреждения об облучении СПО-2 «Сирена-2» или СПО-3 «Сирена-3» или СПО-10 «Береза». (На ракетоносцах применялись РЛС «Кобальт-П», «Рубин-1 К», «Рубин-1 KB», «Рубин-1 М», «Рица», «ЕН» и ее варианты, подробно см. в тексте.)

Радиосвязное оборудование включает связную КВ-радиостанцию Р-807, командную КВ-радиостанцию Р-808 или Р-836М «Гелий», командную УКВ-радиостанцию РСИУ-ЗМ или Р-800 «Клен» или Р-802В «Дуб» или Р-832 «Эвкалипт-СМ», аварийную СВ-радиостанцию АВРА-45 или Р-851 «Коралл», самолетное переговорное устройство СПУ-10, магнитофон МС-61. Коротковолновые станции предназначены для дальней радиосвязи, УКВ – для командно-стартовой связи и переговоров между самолетами в строю, аварийные – для передачи сигналов бедствия и привода спасателей к месту вынужденной посадки самолета.

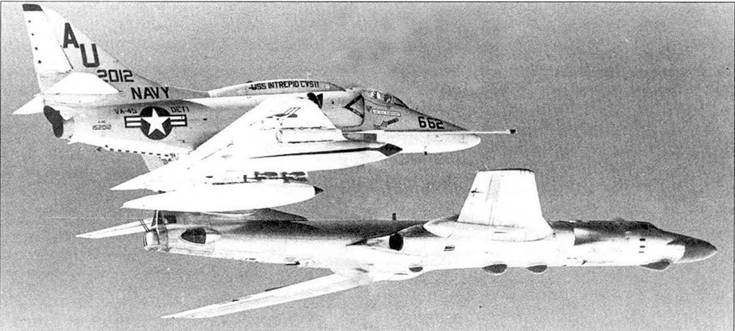

Дальний мирской разведчик Ту-16РМ-1 в сопровождении штурмовика А-4 «Скайхок».
