Авиационная фирма братьев Мориса и Анри Фармана в Биланкуре, департамент Сена, была одной из старейших во Франции. Ее основали в 1908 году, с самого начала фирма выпускала самолеты, сконструированные ее создателями. Братья работали как вместе, так и самостоятельно, соответственно, самолетам присваивались обозначения MF, HF и F. Создаваемые фирмой машины представляли собой характерные этажерки с толкающим винтом. Перед войной самолеты «Фарман» получили широкое распространение во Франции и в Европе. С началом войны самолеты «Фарман» стали применять в армии: обычно в качестве разведывательных машин, а иногда в качестве бомбардировщиков, чему способствовала хорошая грузоподъемность самолетов. Первым бомбардировщиком стал «MF 11 Шортгорн». На самолет первоначально ставили двигатель «Де Дион Бутон» мощностью 58 кВт, затем «Рено 12» той же мощности и, наконец, «Рено» мощностью 95 кВт. Это был 8-цилиндровый V-образный двигатель жидкостного охлаждения. Винт — деревянный, двухлопастный, толкающий. Самолет имел смешанную конструкцию с преобладанием металла. В начале 1914 года появился на фронте самолет MF.20. Этот самолет, при в общем той же конструкции, имел иную форму фюзеляжной гондолы и плавающий руль направления. В конструкции самолета широко применялся алюминий. Алюминиевым листом была обшита фюзеляжная гондола. На самолет установили ротационный двигатель «Гном» мощностью 61 кВт или звездообразный двигатель «Салмсон Кантон Уннэ» мощностью 103 кВт. Самолетами этого типа оснастили 3-ю, 5-ю и 6-ю эскадрильи на Западном фронте и 26-ю эскадрилью в Африке, а также большинство авиашкол. Тем временем появилось несколько переходных моделей — F.22, F.23, F.25H (на поплавках), MF.27 и др. Они выпускались малыми сериями. В 1915 году появилась очередная модель — MF.40. Самолет имел длинную, более вместительную фюзеляжную гондолу, часто был вооружен пулеметом «Гочкисс» или «Льюис» на турели, а также оснащались рядным двигателем «Рено» мощностью 119 кВт. С самолетами «Фарман» в истории Первой Мировой войны неразрывно связано имя капитана Луи Anna по прозвищу «Мефисто», известного также как «отца французской бомбардировочной авиации». Ann был настоящим энтузиастом самолетов «Фарман», неустанно готовил экипажи, изобретал новые способы бомбометания, словом, действительно заложил основы бомбардировочной авиации во Франции. Самолеты «Фарман» применялись на всех фронтах Первой Мировой войны. В России эти самолеты изготавливались по лицензии. В Италии создали местный вариант «Фармана» — SP.2. Из собранных 337 самолетов всех модификаций 110 получили англичане, которые применяли их во Франции, на Ближнем Востоке, а также частях авиации ПВО и летных школах. С фронта самолеты «Фарман» сняли лишь в середине 1917 года, что свидетельствует о достаточно высоких боевых качествах машин.

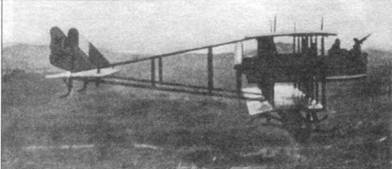

«Фарман MF. 11», 1914 год.

«Фарман MF.40», вид спереди. Видны три прожектора под нижним крылом и генератор на левом крыле.

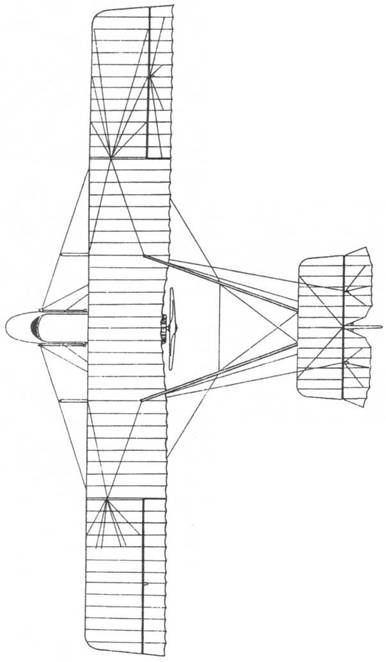

«Фарман MF.11».

Самолет «Фарман MF.11» представлял собой двухместный одномоторный биплан смешанной конструкции. Фюзеляжная гондола деревянная, обшивка алюминиевый лист, фанера или материя, в зависимости от модификации. Сам фюзеляж образовывался каркасом из стальных труб с деревянными распорками. У MF.11 трубы шли параллельно, а на MF.20 и MF.40 сходились к рулевому оперению. Рамы фюзеляжа усиливались проволочными растяжками. У MF.20 и MF.40 хвостовое оперение не имело киля, только большой плавающий руль направления. Крылья двухлонжеронные, деревянные, тонкого профиля, без возвышения, прямоугольные, одинаковой ширины, обшитые материей. У MF. 11 элероны на обоих крыльях, у MF.20 и MF.40 — только на верхнем крыле. Шасси в виде колесной тележки. Колеса оснащены противокапотажными полозьями. Винт толкающий, деревянный, двухлопастный. Стандартно самолеты не имели пулеметного вооружения. В боевых частях самолеты иногда вооружали пулеметами на стойке или турели. Бомбы (MF. 11 и MF.20 — 100 кг, MF.40 — 227 кг) находились внутри гондолы и сбрасывались вручную.

Тактико-технические данные MF.11 (MF.20/MF.40)

Сухая масса 650 (372/486) кг

Взлетная масса 1100 (653/1120) кг

Размах крыла 18,15 (13,63/17,60) м

Длина 9,35 (8,05/9,25) м

Высота 3,10 (3,65/3,90) м

Площадь крыла 34,8 (40,0/50,0) м²

Максимальная скорость 116 (96/135) км/ч

Дальность полета 250 км

Потолок 3750 (3150/4500) м

Время полета 3,45 (4,0/2,2) ч

Время набора 2000 м 30 (14/14) мин

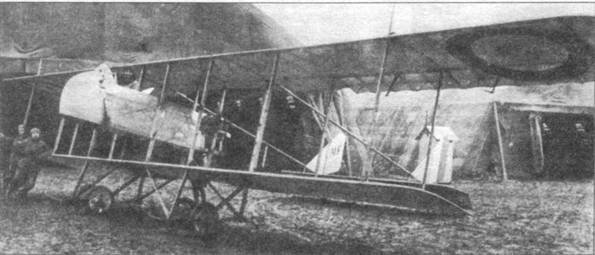

Российский «Фарман MF.20».

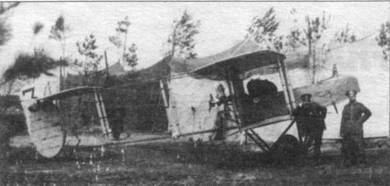

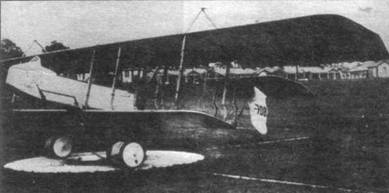

«Фарман MF.20» № 708.

Станок пулемета «Гочкисс» и 25-кг бомбы, уложенные в кабине стрелка на «Фармане MF.40».

Пулеметное вооружение «Фармана MF.40».

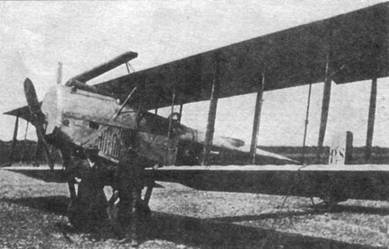

«Шмитт 7В2».

Farman

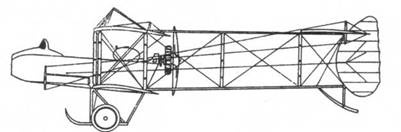

MF.20
