Кислородное оборудование состояло из баллонов, расположенных под крестом, редуктора и воздуховода, соединявшего баллоны с дыхательной маской.

Система антиобледенения обеспечивала прозрачность лобового стекла фонаря. Состояла из бачка с жидкостью объемом 2,3 л и ручного насоса.

Радиооборудование состояло из КВ-радиостанции T.R. 9В или D с проволочной антенной, растянутой между мачтой л килем. С марта 1940 года ставили УКВ-радиостанцию T.R. 1133.

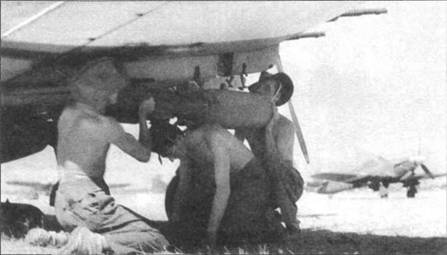

Подвеска 250-фунтовой (113,5 кг!) бомбы под крыло «Харрибомбера» народным английским способом, Бирма, 1945 год. На снимке рядовые М.Г. Беккетт, Р.Дж. Хендри и У. Уоткинс.

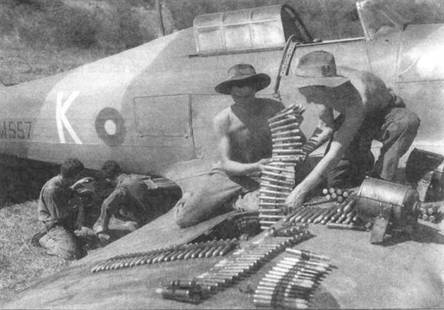

Укладка боекомплекта, Бирма, 1945 год. Пушки заряжает капрал Э. Йео и рядовой К.Э. Блэнд. На заднем плане снаряжают фотокамеру. Оптикой занимаются рядовой Д.Л. Уортингтон и Э.Х. Дейви.

Установка шести пулеметов «Браунинг» в крыле «Харрикеина».

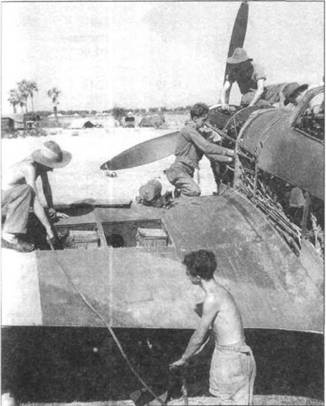

Техосмотр после налета 40 часов, Бирма 1945 год. Сняты панели капота и пушечного отсека. На крыле лежит барабан пушки. Внизу видны демонтированные бомбодержатель и 100-фунтовая бомба. На снимке рядовые Айвор Лиллингтон, X, Уоллет, У. Уиллер и Р. Фрэнсис.

Вооружение состояло из восьми 7,7-мм пулеметов «Браунинг Mk II». Скорострельность 1200 выстр./мин. Пулеметы стояли по четыре в обоих крыльях. Боекомплект составлял 338 выстрелов на ствол внутренних пулеметов, 324 выстрела на ствол для второй пары и 338 выстрелов для остальных пулеметов. Допускался вариант 370/490/380/395 выстрелов считая от фюзеляжа). Пулеметы сводились в точку, расположенную в 200-250 м от носа машины. Масса трехсекундного залпа 3,63 кг. На земле отверстия стволов закрывали прямоугольными красными пластинами из прорезиненной ткани.

Спуск пулеметов находился на ручке правления. На первых самолетах стоял концентрический прицел с мушкой, а затем появился рефлекторный прицел G.M. 1. Вооружение дополнялось фотопулеметов G.22A или В, установленным у основания правого крыла. Позднее стали использовать фотопулемет G.42B или G.45. Чтобы пулеметы не замерзали на высоте, их обогревали теплым воздухом, отводящимся от радиатора.

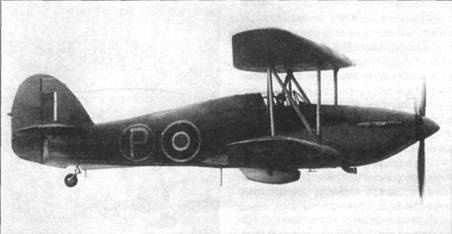

Снимки любопытной экспериментальной модификации «Харрикейна». Самолет оснащен дополнительным крылом, которое должно было играть роль подвесного бензобака на случай дальнего перелета. Крыло крепилось на отстреливаемых раскосах.

Четыре пулемета в крыле «Харрикейна Мк I». Слева и справа патронные ящики.
