Продолжение выпуска № 73. «Харрикейн» в иностранных армиях Прим. OCR: Иллюстрации расположены в тексте аналогично оригинальному выпуску.
1 ... 10 11 12 13 14 15 16 17 18 19
Перейти на страницу:


Hawker Hurricane. Часть

Конечная стадия сборки прототипа К5083.


Hawker Hurricane. Часть

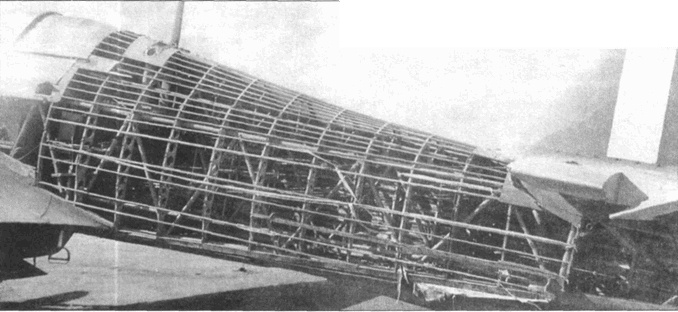

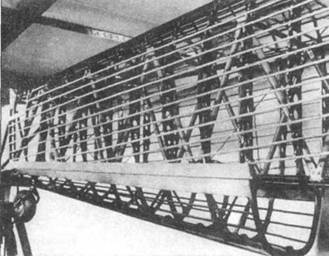

Хвостовая часть «Харрикейна» со снятой обшивкой.

Аргентина

Эта латиноамериканская страна получила всего один «Харрикейн Mk IV». Самолет был подарен Аргентине английским правительством в 1947 году. Машину морем отправили в Буэнос-Айрес. 7 июля самолет выставили на публичное обозрение на одной из центральных площадей аргентинской столицы. Затем машину передали в летную школу в Кордове, где она летала до начала 60-х годов.

Техническое описание Хоукер «Харрикейн Mk I»

Одноместный одномоторный истребитель металлической конструкции с частично полотняной обшивкой, убирающимся шасси и закрытой кабиной.

Фюзеляж имел металлический каркас, состоявший из четырех трубчатых лонжеронов и металлических проволочных и трубчатых раскосов. Фюзеляж делился на три части: носовая с моторамой, центральная с кабиной пилота и хвостовая. В хвостовой части поверх каркаса устанавливались шпангоуты, на которые накладывали стрингера. Этот наружный скелет изготавливался из фанеры. В носовой части помещалась моторама, закрытая капотом из дюралевых листов. Фюзеляж перед фонарем кабины обшивался фанерой, а борта в центральной части обшивались дюралевым листом. Хвостовая часть фюзеляжа обтягивалась импрегнированной тканью.


Hawker Hurricane. Часть

Подножка


Hawker Hurricane. Часть

Моторама самолета Хоукер «Харрикейн Mk II». Снимок сделан в 1999 году во время реставрации самолета.


Hawker Hurricane. Часть

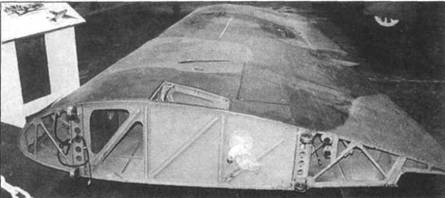

Конструкция центроплана


Hawker Hurricane. Часть

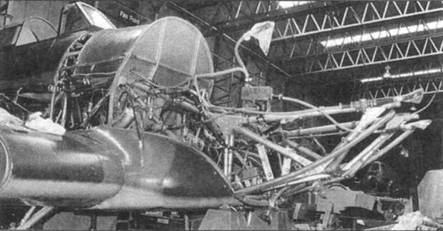

Моторама самолета Хоукер «Харрикейн Мк II». Снимок сделан в 1999 году во время реставрации самолета.


Носовая и центральная часть разделялись противопожарной переборкой из дюралевых листов, проложенных асбестовой прослойкой. За переборкой находился резервный топливный бак. Рама центральной части переходила в каркас центроплана, составляя с ним единое целое. Кабина пилота находилась над центропланом. Фонарь состоял из двух частей: лобового стекла и сдвигаемой назад крышки. На первых машинах фонарь был из простого плексигласа, а потом появилось бронированное лобовое стекло. На верхней части лобового стекла ставили зеркало заднего вида. Слева в крышке фонаря имелась форточка. Правый борт кабины можно было откинуть, что облегчало эвакуацию.

Кабина оснащалась комплектом органов управления и контрольных приборов, а также металлическим креслом пилота, регулируемым по высоте. Контрольные приборы находились на приборной доске. Центральная часть приборной доски представляла собой отдельную панель, подвешенную на амортизаторах.

За кабиной находилась радиоаппаратура и две ракетницы, стреляющие осветительными ракетами. Там же находилась антенная мачта. В самолетах, приспособленных к тропическим условиям, рядом с радиостанцией находился контейнер с запасом провизии, воды и средствами выживания в пустыне.

Центроплан, технологически составлявший единое целое с фюзеляжем, был обшит дюралевым листом и вмещал стойки главного шасси, воздухозаборник радиатора, маслобак и бензобаки. На его концах имелись четыре крепежных узла для консолей крыла. На первых машинах часть центроплана имела матерчатую обшивку.

Hawker Hurricane. Часть


Hawker Hurricane. Часть
Hawker Hurricane. Часть

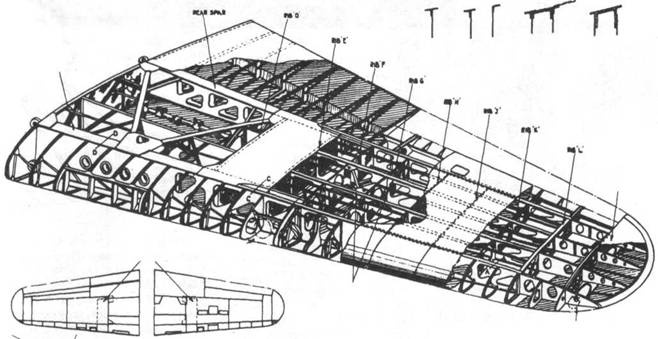

Конструкция крыла


Hawker Hurricane. Часть

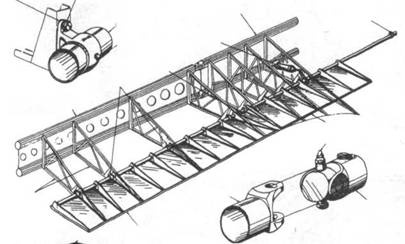

закрылок


Hawker Hurricane. Часть

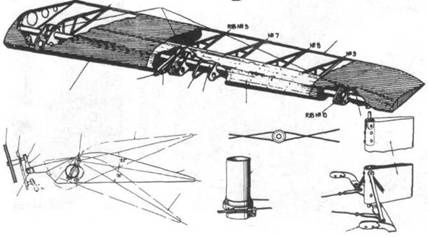

элерон


Крылья металлической конструкции с двумя главными и двумя вспомогательными лонжеронами и металлическими нервюрами. Профиль крыла трапециевидный с закругленными оконцовками. У основания крыла профиль Clark YH толщиной 19 % (хорда 2,47 м), у оконцовок – Clark YH толщиной 12 % (хорда 1,2 м). Крылья имели возвышение 3,5° (у центроплана 0°), стреловидность 2°.

Обшивка консолей крыльев у нескольких первых сотен машин была матерчатая, а у остальных – металлическая. Вместе с изменением обшивки крыла изменили расположение пулеметов и посадочных огней. Матерчатая обшивка натягивалась полосами на крыло под углом к продольной оси. Металлическая обшивка крепилась к нервюрам с помощью заклепок с полукруглой головкой. Внутри консолей находился пулеметный отсек.

Механизация крыла состояла из элеронов и закрылков, оснащенных гидравлическим приводом. Элероны имели металлический каркас и матерчатую обшивку, тогда как закрылки были цельнометаллические. Площадь элеронов 1,895 м?, они отклонялись на 22° вверх и 21° вниз. Подвешивались элероны к заднему лонжерону. Подобным образом подвешивались и закрылки, которые имели площадь 2,333 м? и отклонялись вниз на 80°.


Hawker Hurricane. Часть
Hawker Hurricane. Часть

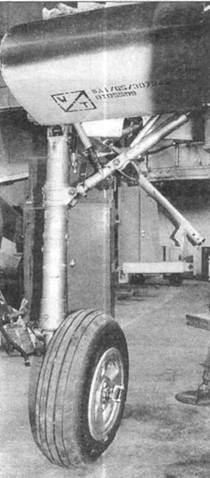

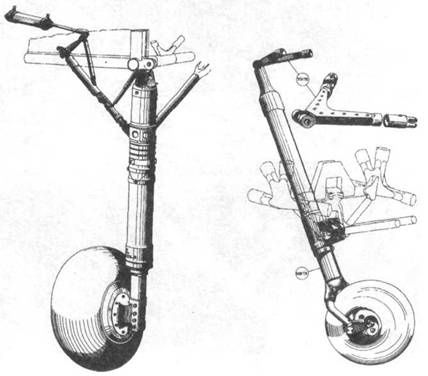

Правая стойка шасси «Харрикейна Мк II» со снятым щитком. Виден фрагмент внутреннего каркаса центроплана.


Hawker Hurricane. Часть

Поплавки от гидросамолета Блэкберн «Рок», подвешенные к центроплану «Харрикейна». Эта модификация разрабатывалась в 1940 году с целью использования в Норвегии.

Hawker Hurricane. Часть
