Вскоре в серию Fw 190F включили и некоторые другие варианты на базе серии А-5: Fw 190A-5/U10. A-5/U11, А-5/ U12 и A-5/U17. При этом последней серии присвоили обозначение Fw 190F-3.

Главным вариантом серии F-3 стал Fw 190F-3/RI. Самолет нес под крыльями четыре (2x2) бомбодержателя ЕТС 50 для 50-кг бомб, а также бомбодержатель ЕТС 501 под фюзеляжем для 500-кг бомбы или подвесного 300-литрового бака. Значительная доля самолетов этой серии выпускалась в тропическом варианте. Следом должен был появиться самолет Fw 190F-3/R3 с двумя 30-мм пушками МК 103 под крыльями. Однако от этих планов отказались, в связи с негативными результатами испытаний этих пушек на Fw 190A-5/U11 (W.Nr. 1513030). Самолет оказался слишком перегружен, кроме того, пушка МК 103 не могла пробить броню советских танков Т-34, не говоря уже о КВ. Поэтому выпустили всего три самолета Fw 190F-3/R3, вооруженных пушками МК 103, но имевшими несколько другие станки.

В серию Fw 190F предполагалось перевести самолеты A-5/U12, вооруженные шестью 20-мм пушками MG 151/20Е. Но как показали испытания, самолет мог поражать только легкобронированные цели, поэтому от развития этого варианта в рамках серии Fw 190F отказались.

Выпуск Fw 190F-3 продолжали на фирме «Арадо» в Варнемюнде до апреля 1944 года. Всего выпустили 247 машин. Самолеты оснащались двигателями BMW 801D- 2 мощностью 1730 Л.С./1272 кВт.

Серия Fw 190F-4, выпуск которой планировалось начать в октябре 1943 года, отличалась наличием усовершенствованной электрической системой сброса бомб. Кроме того, для этой серии разработали два варианта вооружения: R1 (2x2 ЕТС 50 и ЕТС 501) и R3 (2хМК 103). Стандартное вооружение самолета было одинаковым (2xMG 17 и 2xMG I51/20E). Но выпуск самолетов F-4 так и не начался.

Не дождались серийного выпуска и самолеты F-5 и F-6. Появились только прототипы: Fw 190V36 как прототип Fw 109F-5 и Fw 190V37 и V40 как прототипы Fw 190F-6. На эти машины предполагалось установить новые двигатели BMW 801F мощностью 2400 л.с./1765 кВт. Поскольку серийного выпуска этих моторов наладить не удалось, обе серии машин остановились на стадии прототипов. Подобная судьба ожидала и серию Fw 190F-7, которая базировалась на А-7. В связи с переходом на выпуск серии А-8, в конце 1943 года начался выпуск Fw 190F- 8. а серия F-7 осталась на бумаге.

Fw 190S-8, W.Nr. 584219, самолет, захваченный англичанами. Камуфляж и опознавательные знаки нанесены уже после войны, в 50-х годах.

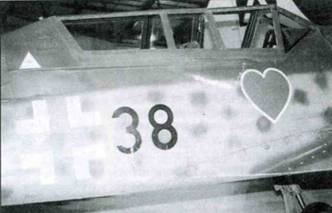

Фонарь двухместной кабины Fw 190S-8, W.Nr. 584219. Обратите внимание: тактический номер и эмблема – фиктивные.

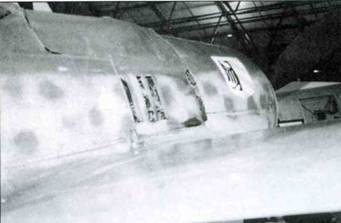

Передняя часть фюзеляжа Fw 190S-8, W.Nr. 584219, Музей Королевских ВВС в Хендоне. Обратите внимание на открытые жалюзи за капотом двигателя. Эмблема JG 54 нанесена уже после войны.

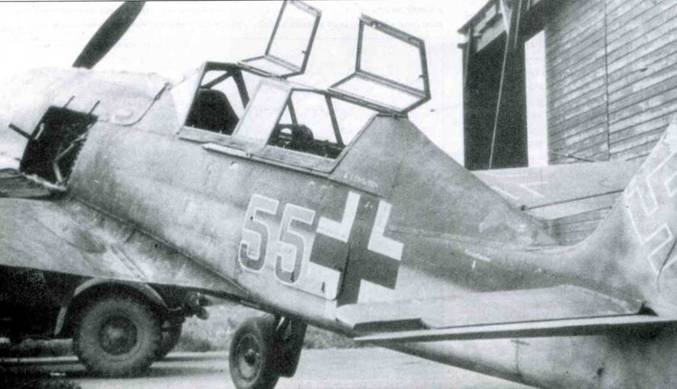

Двухместный учебный Fw 190S-8, экземпляр с плоским фонарем второй кабины. Видно, как открывается фонарь.

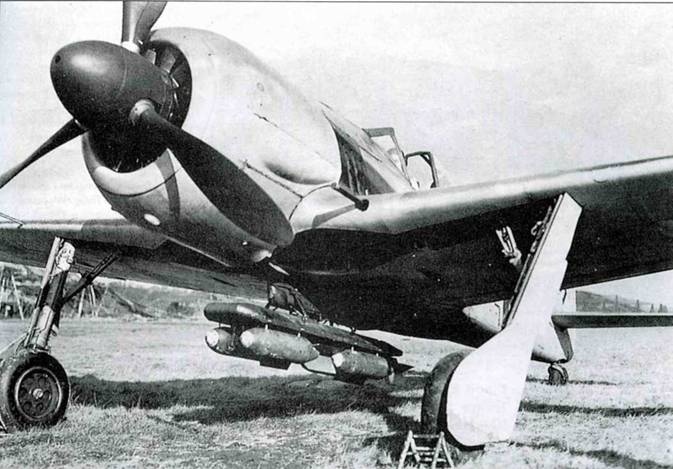

Fw 190F-1, самолет с адаптером ER 4 на бомбодержателе ЕТС 501.

Fw 190F

Fw 190F-2 представлял собой развитие Fw 190A-5/U3. Эти два варианта машин почти неотличимы друг от друга. Самолеты могли нести на бомбодержателе ЕТС 501 адаптер ER 4 ( Einhaengerost 4), позволявший брать четыре 50-кг бомбы SC 50.

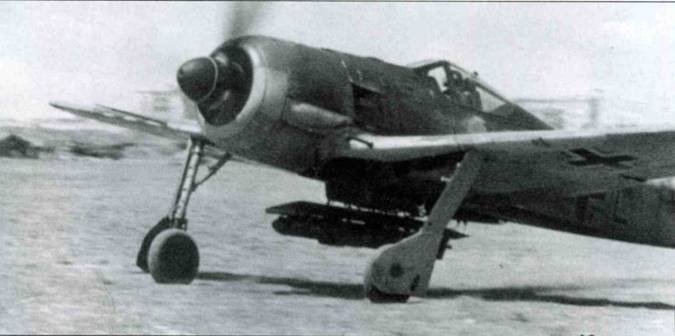

Fit’ 190F-3 представляли собой развитие линии Fw 190A-5/U3 и Fw I9DA-5/U17. Четыре бомбодержателя ЕТС 50 под крыльями устанавливались на самолетах Fw 190F-3/RI. Машины, предназначенные для Восточного фронта, оснащались воздушными фильтрами, то есть представляли собой тропический вариант самолета.

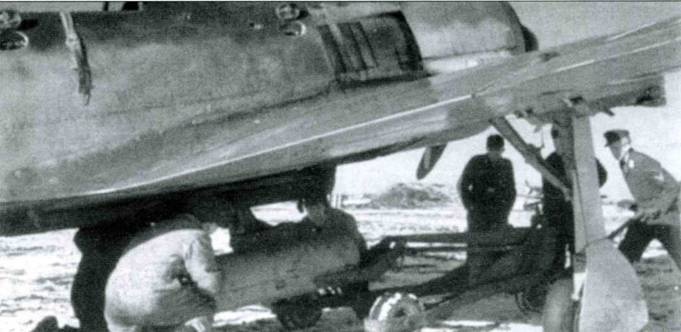

Механики готовят к вылету Fw 190F-3/R1/Trop, подвешивая на бомбодержатель контейнер АВ 250 (Abwurfbehalter). Видны также бомбодержатели ЕТС 50 под крыльями.

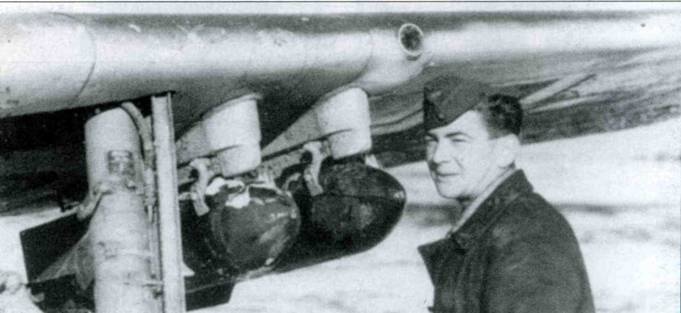

Бомбодержатели ЕТС 50 под крылом Fw 190F-3. Фотокамера в передней кромке крыла расположена за стойкой шасси, что характерно для ранних Fw 190.

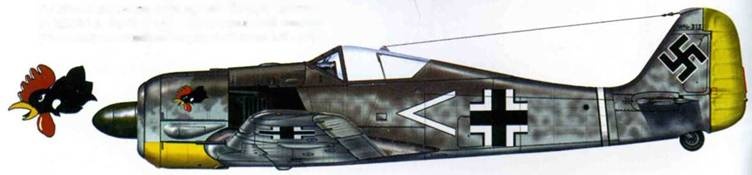

Fw 190A-1 обер-лейтенанта Вальтера Шнайдера из II./ JG 26, конец 1941 года. Победы, отмеченные на руле направления, одержаны Шнайдером раньше, когда он летал на Bf 109.

Fw 190А-3 обер-лейтенанта Арнима Фабера, адъютанта III./JG 2. Фабер по ошибке посадил свой самолет (W.Nr. 313) на английский аэродром 23 июня 1942 года.

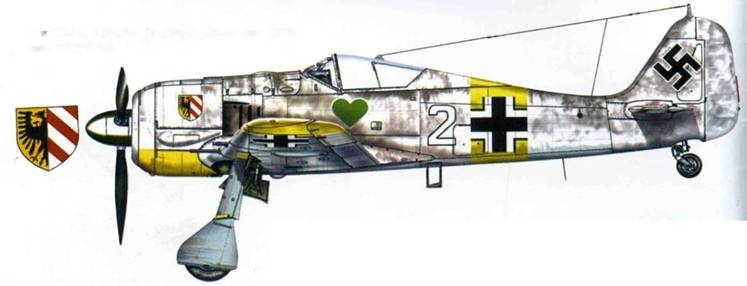

Fw 190А-4, I./.JG 54 «Грюнгерц», Восточный фронт, зима 1942/43 г.г.

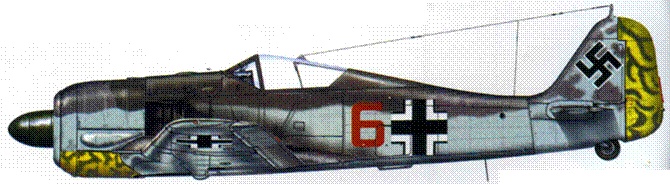

Fw 190A-4/U4 из 2.(F)/123, Западная Европа, 1942/ 43 г.г. Желтые элементы быстрой идентификации покрыты серыми полосами и пятнами.

Fw 190А-5 (W.Nr. 7237) майора Йозефа Приллера из JG 26, Франция, 1943 год. Это был один из нескольких самолетов, на которых летал Приллер.
