Особенностью этой серии было то, что вместо пушек MG FF самолеты несли пушки MG 151/20Е. Чтобы провести эту замену, следовало приспособить крыло под размещение более тяжелой пушки и разместить более вместительный контейнер с боекомплектом. При этом использовался опыт, полученный в ходе испытаний Fw 190A-5/U9 и U10. Конструкцию крыла изменили так, что оно стало подготовленным для установки пушек калибра 20 и 30 мм с боекомплектом. Кроме того, самолеты А-6 стандартно оснащались радиостанцией FuG 16ZE с дополнительным кольцевой антенной радиопеленгатора. Такую же радиостанцию имело несколько машин серии А-5. Серийный выпуск серии А-6 начался в июле 1943 года и продолжался до ноября. Было собрано 569 машин.

Стандартным вооружением самолетов Fw 190А-6 было два MG 14 и четыре MG 151/20Е. Некоторые машины несли бомбодержатель ETC 501, который использовался обычно для подвески 300- литрового бака. У самолетов серии А-6 модификации отмечались кодом Ruestsatz.

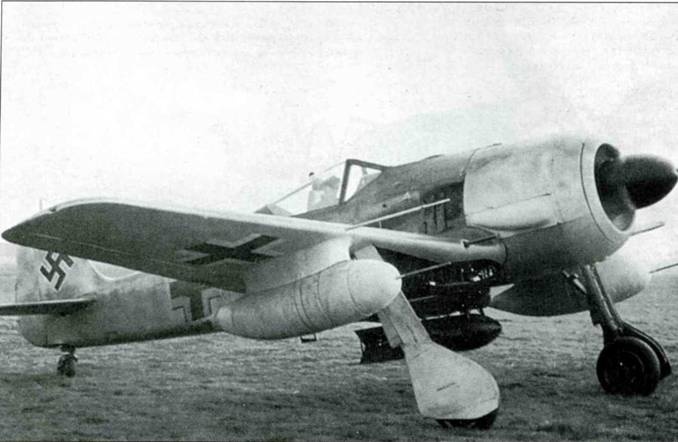

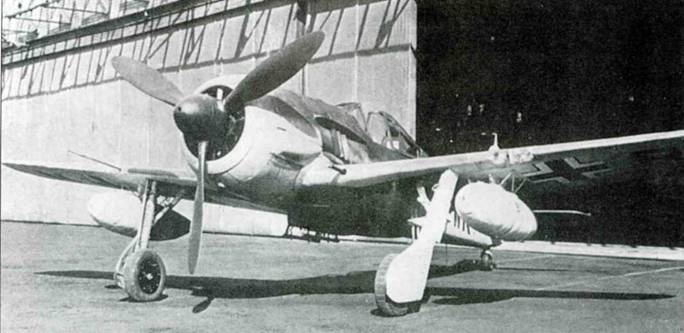

Дальний истребитель-бомбардировщик Fw 190A-4/U8 активно применялся в нескольких частях. Данный Jaho-Rei (Jagdhomher- Reichweite) оснащен под фюзеляжем бомбодержателем ЕТС 501, а под крыльями установлены два замка типа «Юнкере» для подвесных 300-литровых баков.

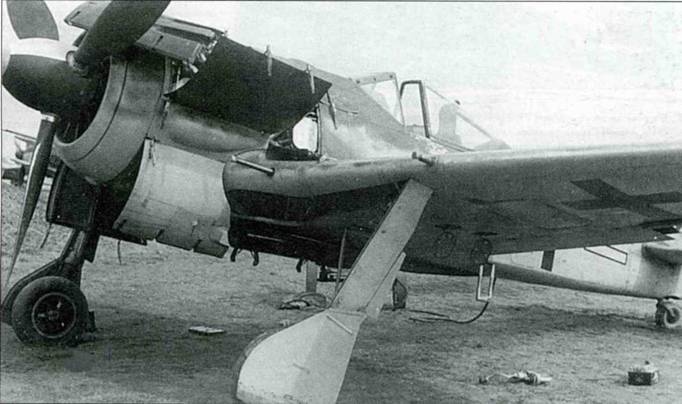

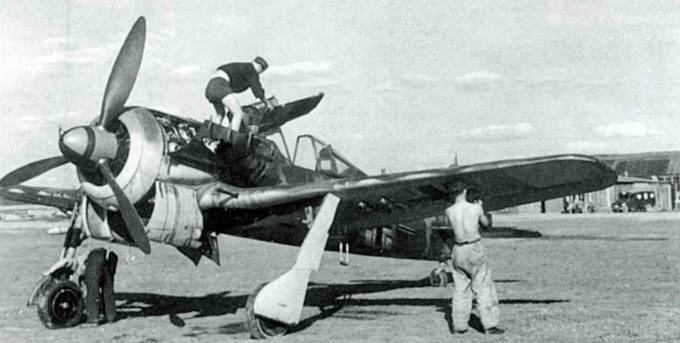

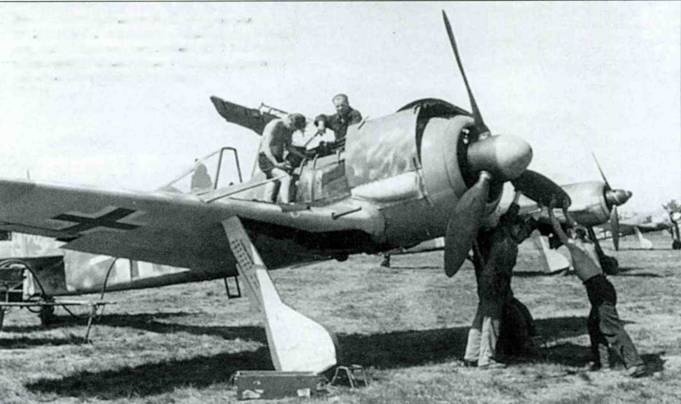

Истребитель Курта Тапка отличался античной эргономикой. Хорошо видно, насколько удобен доступ к двигателю на этом Fw 190.4-4/Ul/RI. Вариант RI отличался наличием радиостанции FuG I6ZY с антенной типа «Моран», расположенной под крылом. Фонарь кабины оборудован легким бронеизголовьем раннего типа.

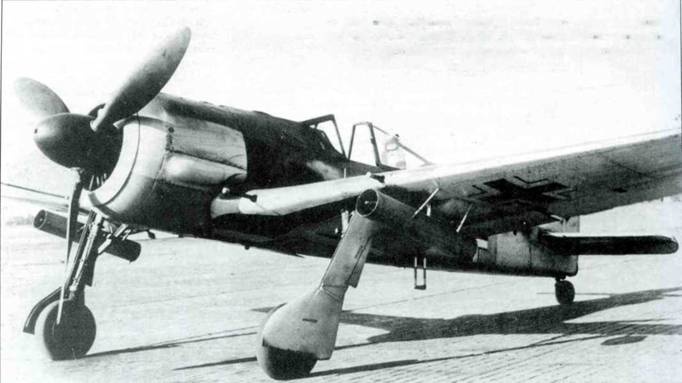

Fw 190A-4/R6. Самолет вооружен парой трубчатых направляющих для 210-мм ракет W.Gr. 21. Эти ракеты использовались для борьбы с тяжелыми союзническими бомбардировщиками.

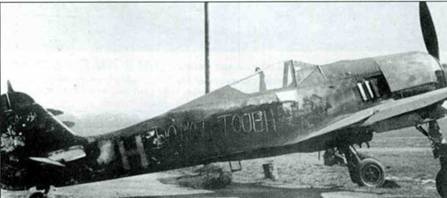

В июле 1943 года этот Fw 190.4-4/U8 совершил вынужденную посадку в районе Моллинга на территории Англии. Подвесные 300- литровые баки демонтированы уже на земле. Самолет принадлежал 5./SKG 10 (SchneUbombergesch wader). Полк быстрых бомбардировщиков совершал беспокоящие налеты па объекты в Англии, действуя ни дальних истребителях-бомбардировщиках A-4/U8 и ночных истребителях-бомбардировщиках A -4/S.

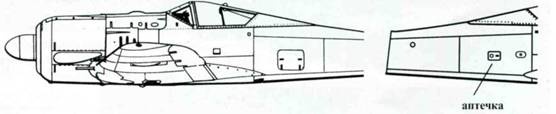

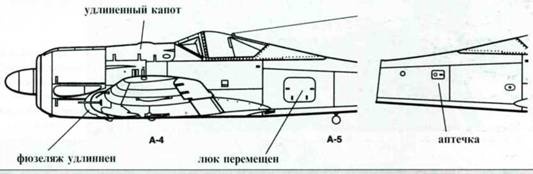

Носовая чисть самолетов Fw 190А-5 была удлинена на 15 см, чтобы компенсировать смещение центра тяжести. вызванное бомбодержателем ЕТС 501. Хорошо видны передняя кромка крыла у основания и регулируемые жалюзи в задней части капота.

Это удлинение всего на 15 см значительно изменило облик самолета, сделав его более стремительным и красивым. Длиннее стала и верхняя крышка капота, скрывавшая под собой пулеметы.

А-4

А-5

Самолеты Fw 190А-5 в качестве варианта могли оснащаться четырьмя бомбодержателями ЕТС 50, попарно установленными под крыльями. На бомбодержатели самолет мог брать 4 50-кг бомбы.

Ночной дальний истребитель бомбардировщик Fw 190A- 4/U2 (Nacht Jabo-Rei). Самолет оснащен экранами над бортовыми выхлопными патрубками, бомбодержателем ЕТС501 под фюзеляжем, замками тина «Мессершмитт» под крыльями для 300-литровых баков. В передней кромке левого крыла смонтирован посадочный прожектор и фотокамера.

Эллиптические экраны над выхлопными патрубками защищали ночное зрение пилота от вспышек выхлопа.

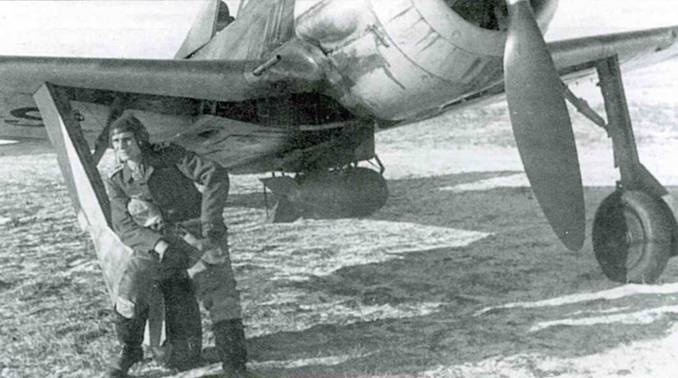

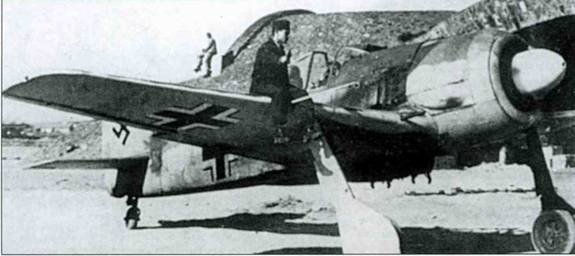

Истребитель-бомбардировщик Fw 190.A-5/U3 оснащался бомбодержателем ЕТС 501 под фюзеляжем. Пушки MG FF в консолях крыльев отсутствовали. На снимке хорошо видны усиленные диски колес главного шасси. В передней кромке левого крыла установлена фотокамера.
