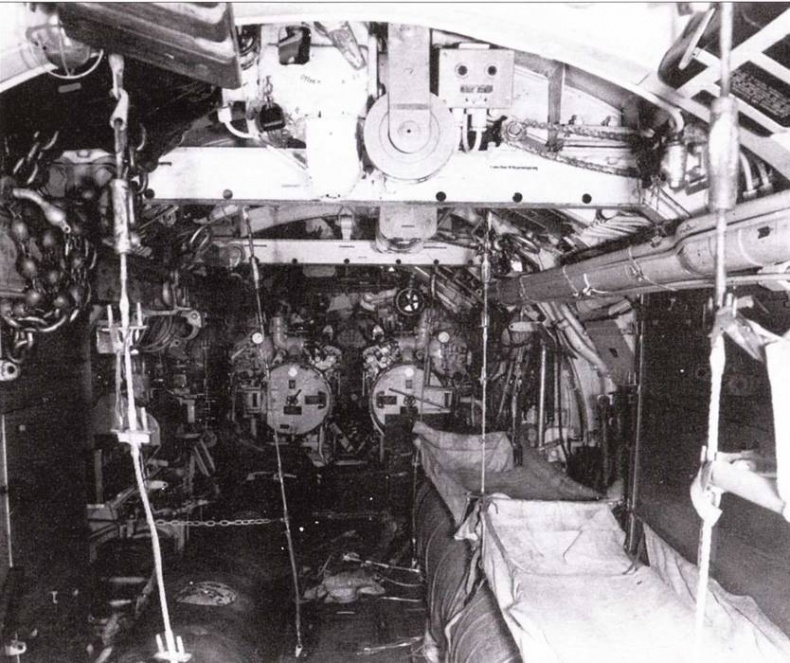

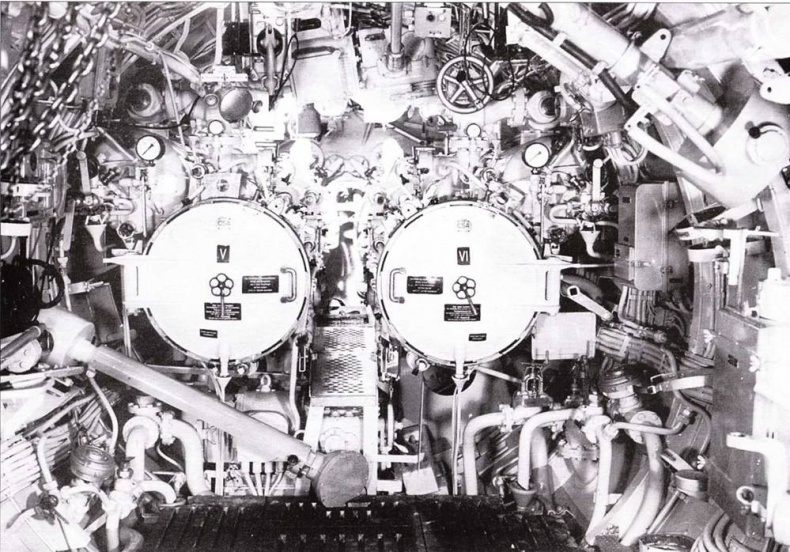

Вид на кормовые торпедные аппараты подлодки U 190. Слева внизу вал привода задних рулей глубины. Справа наверху находится штурвальная колонка, с помощью которой вал, проходящий между трубами ТА, связан с главным рулем эластичной муфтой.

Кормовой отсек подлодки U 889. Там находились жилые помещения и спальные места членов экипажа, склад и место технического обслуживания торпед. Кроме торпед находящихся в аппаратах, можно было хранить на днище отсека ещё 3 запасных торпеды. В отсеке всего 2 стационарных спальных места. С переходом ни постоянное плавание под водой с лета 1944 г. условия жизни экипажа значительно ухудшились, так что были необходимы самые решительные меры по обеспечению здоровья подводников.

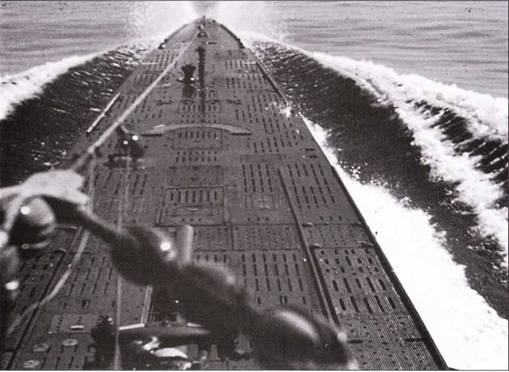

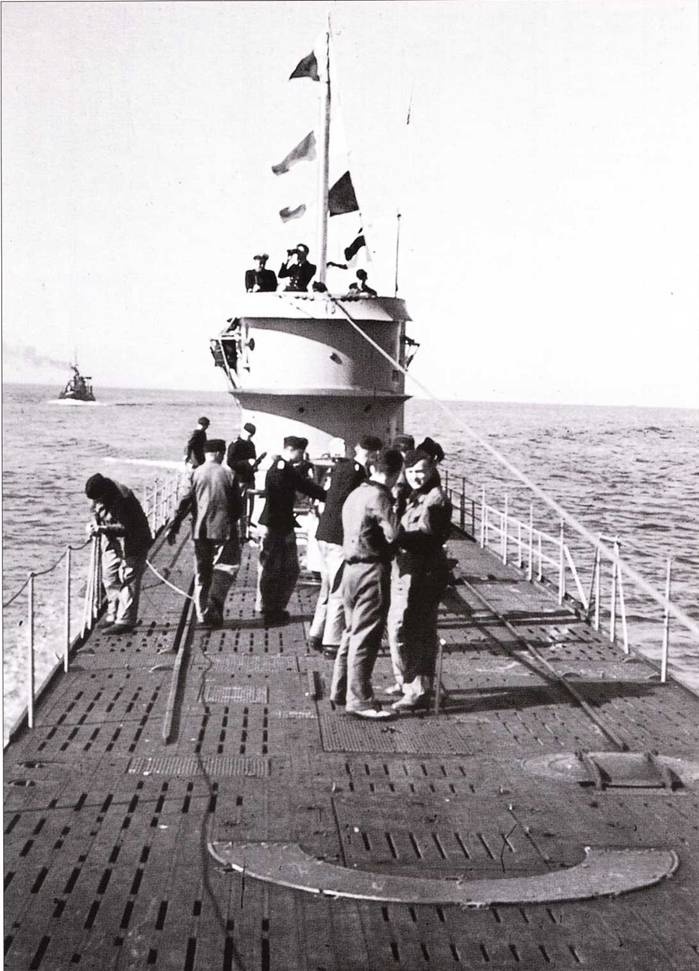

Верхняя палуба из потемневшей древесины, пропитанной водоотталкивающим составом, в носовой части U 128 во время испытаний. Спереди жестяное полукольцо прикрывает опознавательный знак для лётчиков. Нижняя сторона полукольца выкрашена белой краской, так что после его открытия на палубе появляется опознавательный знак – белое кольцо. Такой тип леерного ограждения, который виден на фото, был упразднен в 1942 г.

U 128 перед погружением во время испытаний в мае 1941 г. в Кильском канале. Согласно инструкции все вертикальные поверхности были покрашены в стандартный серый цвет. Наружная и внутренняя окраска лодки специально была регламентирована общим предписанием № 31.

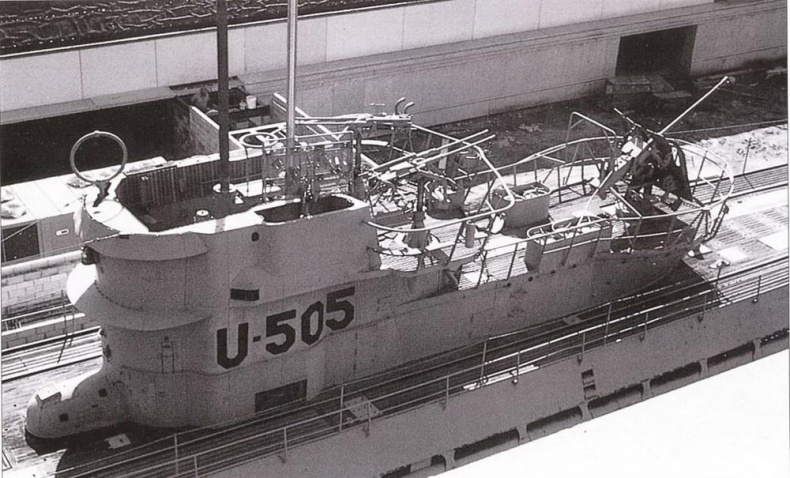

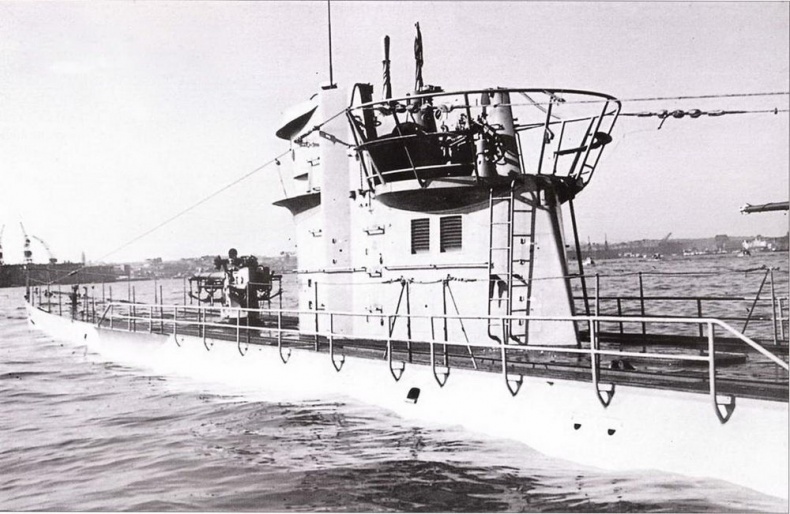

Мостик U 505 с зенитной платформой модернизированной рубки IV типа, который стал стандартным оборудованием на лодках с 1944 г. На верхней площадке «зимнего сада» находятся два спаренных 2-см зенитных автомата, на нижней площадке – 3,7-см зенитка М 42 на лафете типа LM42. Это вооружение в суровых боевых условиях было под постоянными ударами волн и при ограниченных возможностях технического обслуживания не смазывалось. В случае налета вражеского самолёта многочисленные отказы оружия вели к роковым последствиям.

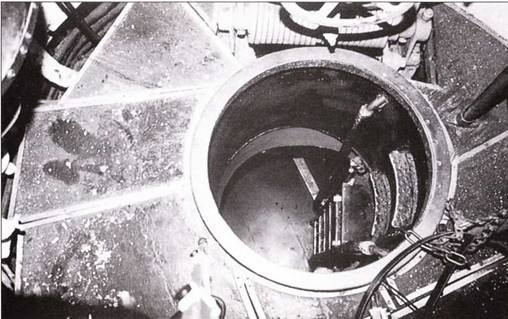

Вид из рубки через люк центрального отсека диаметром 600 мм и стальную лестницу в трубе для быстрого спуска в лодку в случае сигнала тревоги. Пол мостика покрыт деревянными плитами. Комингс обшит металлической шиной, к которой крепилось резиновое уплотнение крышки центрального люка.

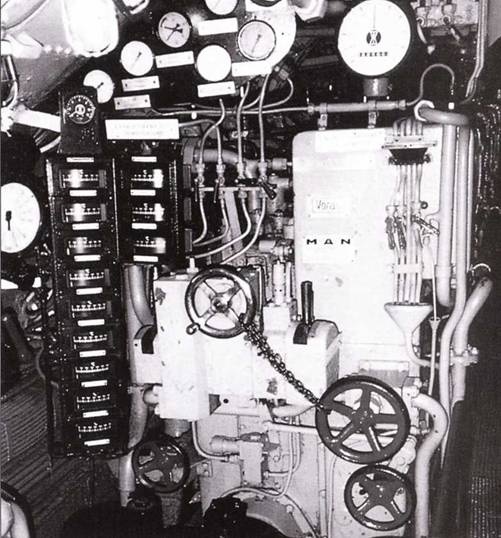

Эксплуатационный щит дизелей подлодки U 505 с группой манометров и индикаторами температуры выхлопных газов. Справа наверху счётчик оборотов дизелей.

Носовая часть U 128 во время большого плавания по спокойному Балтийскому морю. Впереди перед головкой якорного шпиля видна вращающаяся часть радара KDB, который на других подлодках серии IXС/40 больше не устанавливался.

Главный вентилятор в дизельном отсеке подлодки U 505 перед водонепроницаемой перегородкой центрального отсека. Сверху виден воздуховод с отводящими трубами во все отсеки подлодки для их снабжения свежим воздухом. При движении под водой он служил для перемешивания воздуха или его обогащения путём подключения приборов очистки воздуха. Ниже – вентили приборов подачи топлива со счетчиками, вентили топливных фильтров и манометры, а также насос для холодной воды в углу.

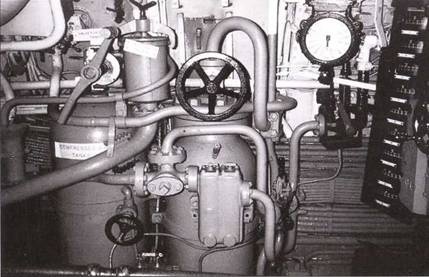

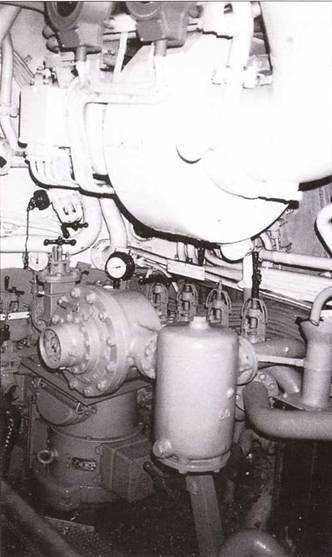

Баллон сжатого воздуха для запуска дизелей справа и слева один из двух 200-литровых баллонов сжатого воздуха дизельного отсеки. Между ними топливный фильтр, а также рычаг клапана балластной цистерны № 4. Справа – приемник машинного телеграфа с датчиком обратной связи.

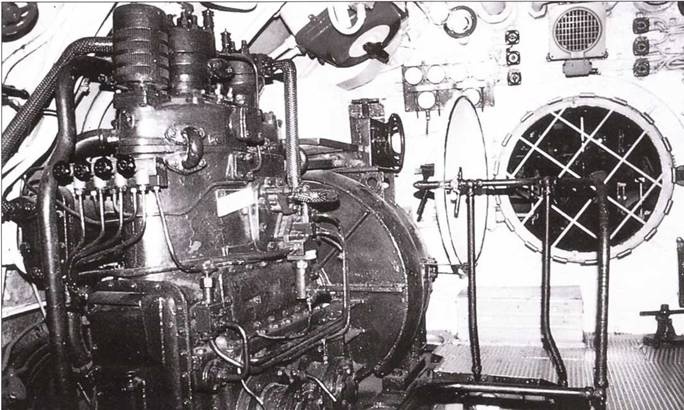

Электрический воздушный компрессор в отсеке электромоторов подлодки U 505 перед водонепроницаемой перегородкой кормового отсека. Заключенный в кожух 4-ступенчатый 2-цилиндровый двигатель фирмы Крупп-Германия верфт имел мощность 14 л/мин при давлении 205 кг/кв.см. Вместе с дизельным воздушным компрессором фирмы Юнкерс он наполнял 16 баллонов установленных на подлодке сжатым воздухом общим объёмом 5840 л.

Детали рубки U 850 Врезка – подлодка серии IXС/40

Детали рубки U 850 Врезка: вид на отсек электродвигателем подлодки U 505 после реставрации с частично открытым главным распределительным щитом. Справа в углу электродвигатель пары вентиляторов для охлаждения главных электромоторов.

U 850 – подлодка серии IXС/40

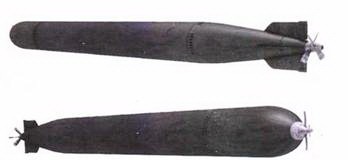

Торпеда G 7е
