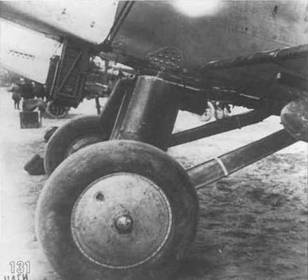

130,131. Основное шасси. На фото 130 – обтекатель амортизатора шасси снят и виден набор резиновых амортизаторов.

132. Центральный узел основного шасси.

133. Деревянная лыжа Р-5 №5523.

134. Хвостовая часть Р-5. Костыль снабжен небольшой лыжей, в обиходе называемой «лыжонок».

Козырьки у пилота и стрелка двугранные, наклонены под углом 45°, выполнялись из триплекса толщиной Змм или 1,5мм целлулоида. В основании пилотского козырька размещен прицел ОП-1 (Альдис), совмещенный с кольцевым визиром.

Бомбардировочное вооружение состоит из двух подфюзеляжных балок ДЕР-6, 8-ми подкрыльевых балок ДЕР-7 и сбрасывателя СБР-8. Прицеливание при бомбометании осуществлялось при помощи прицела ОПБ-1, устанавливаемого в полу кабины летнаба или простейшего бортового визира.

Часть Р-5 оснащалась радиостанциями ВОЗ-111 или 14СК, фотоаппаратами Потте 1. При совершении ночных полетов, начиная с 1932 г. на левом нижнем крыле ставились две посадочные фары в каплевидных обтекателях, снабженные лампами на 100 Вт. Питание от динамо-машины с ветрянкой, расположенной на нижнем правом крыле.

В заключение, пару слов о знаменитых самолетных ящиках. Ящики предназначались для упаковки самолетов в разобранном виде и их последующей транспортировки. Вошли в историю авиации, прежде всего в ее фольклорную часть, как укрытие техперсонала на полевых аэродромах от непогоды и холодов. Именно в самолетных ящиках травились аэродромные байки и другие невероятные истории. Судя по размерам ящика для Р-5 – длина 9 м, ширина 2,65 м, высота 3 м – это действительно была готовая техническая бытовка. Кстати. Р-5 стал одним из последних самолетов, комплектуемых такой транспортной упаковкой.

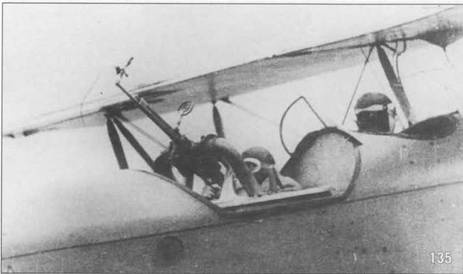

135. Турель ТУР-8 с пулеметом ШКАС.

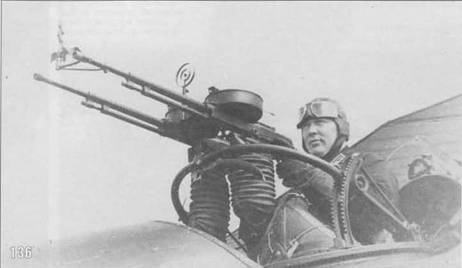

136. Турель ТУР-6 со спаркой ДА-2. Под пулеметами висят матерчатые мешки для сбора стреляных гильз.

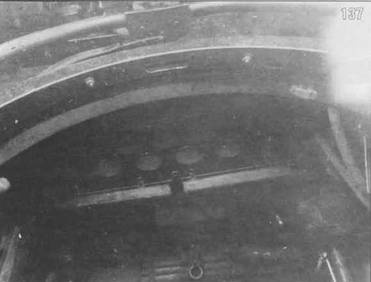

137. Кабина летнаба. Сиденье для удобства пользования турелью полностью убрано назад.

138. Пол кабины летнаба. Видно отверстие для установки прицела ОПБ-1. В правом углу установлен компас АЯ-1.

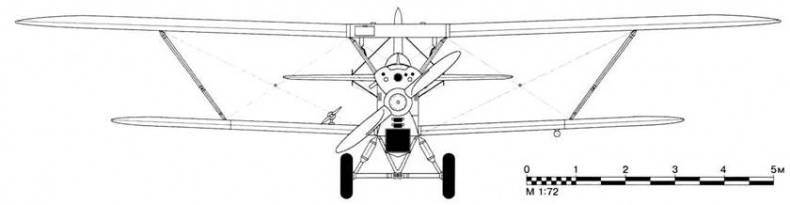

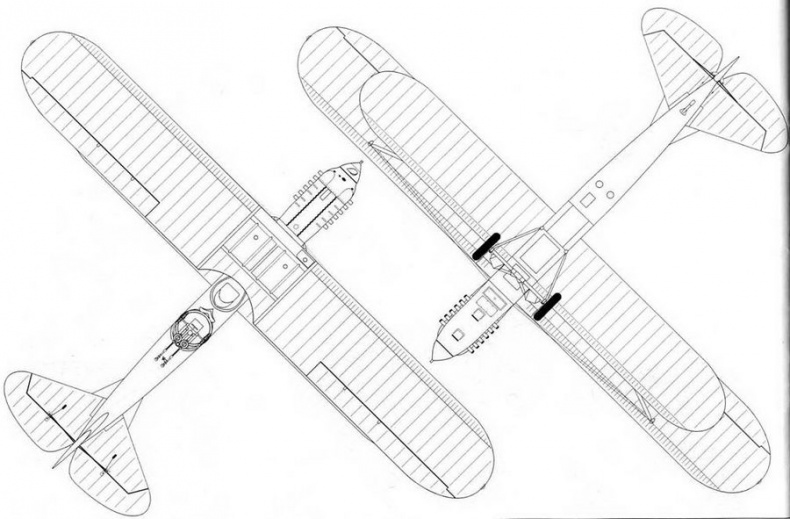

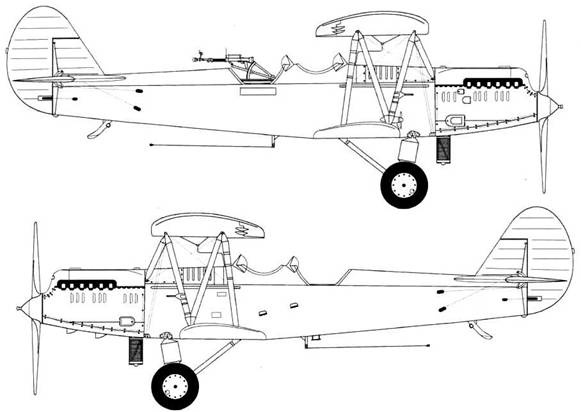

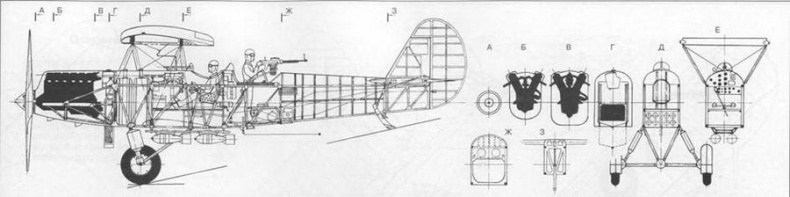

Компоновка Р-5

139. Кабина летнаба. Установка радио 14СК. Справа виден бомбардировочный прицел ОГ1Б-1(в виде вертикальной трубы), закрепленный в походном положении.

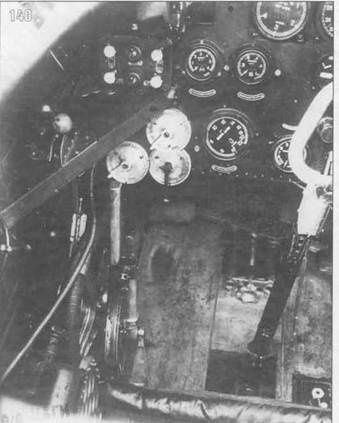

140. Левый борт кабины пилота. Внизу заметен штурвал выпуска водяного радиатора. Доска приборов окрашена черной краской.

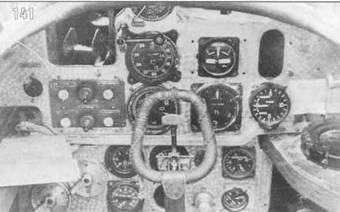

141. Приборная доска первых серий полировалась «под мороз». Справа виден компас АЛ-1.

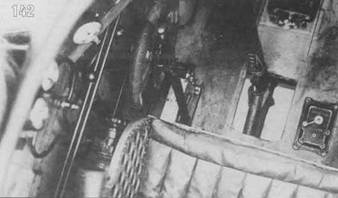

142. Кабина пилота. Слева внизу заметен баллон воздушного запуска двигателя. На сиденье пилота положена стеганая кожаная подушка.

Основные данные Р-5

Полная длина в линии полета (м) 10,56

Высота в линии полета (м) 2,615

Размах верхнего крыла (м) 15,30

Размах нижнего крыла (м) 11, 998

Общая площадь крыльев (мг ) 50,2

Вес пустого (кг) 1969

Пролетный вес в варианте разведчика(кг) 2804

Нагрузка на крыло в варианте разведчика (кг/мг ) 55,9

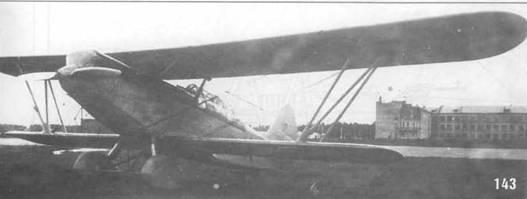

143. Первый опытный P-Z постройки авиазавода №1 летом 1935 г.

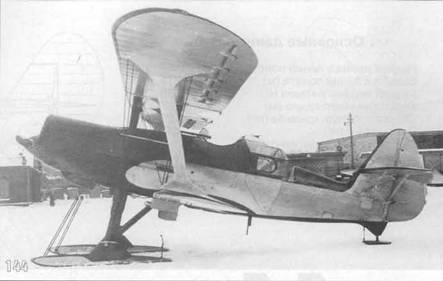

144. Легкий разведчик ЛР конструкции С.А.Кочеригина.

145. Лейтенант Токсубаев и ст. лейтенант Литвинов. Московский военный округ, 1938 г.
