Скоростной бомбардировщик управлялся экипажем из трех человек и представлял собой свободнонесущий двухмоторный моноплан. Главным несущим элементом планера АНТ-40 был центроплан с гондолами и интегрированной с ним частью фюзеляжа. К центроплану крепились консоли крыла, а также носовая и хвостовая части фюзеляжа.

Крыло состояло из центроплана с мотогондолами и консолей. Крыло имело двухлонжеронную конструкцию. Каждый лонжерон состоял из верхней и нижней части, составленной из хромансиловых труб, соединенных между собой. Ближе к законцовке лонжерон переходил в балку. Гладкая несущая обшивка соединялась с нервюрами и стрингерами. Механизация крыла состояла из элеронов и закрылков. Элероны были компенсированы по массе и аэродинамически. Закрылки типа Шренка могли отклоняться на 15°. Элероны шли вдоль всей консоли крыла и подвешивались на двух петлях. Правый элерон оснащался триммером.

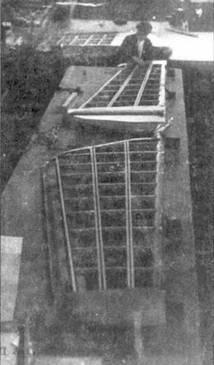

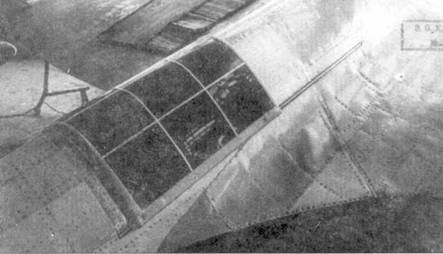

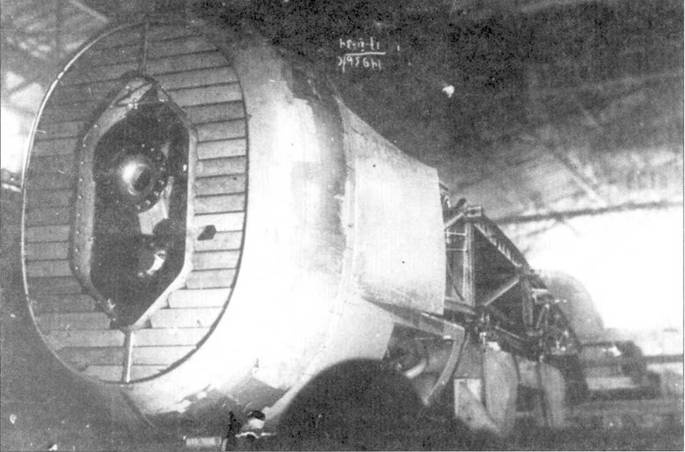

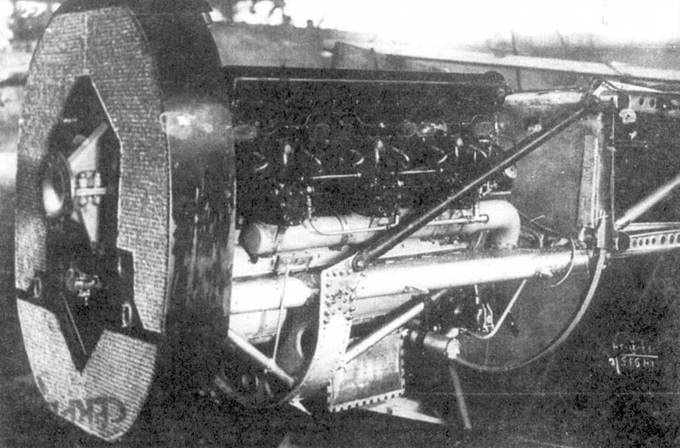

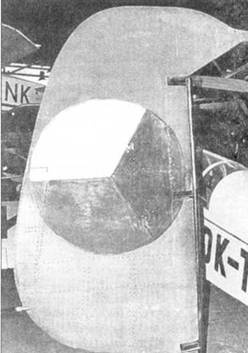

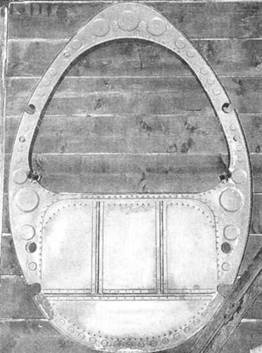

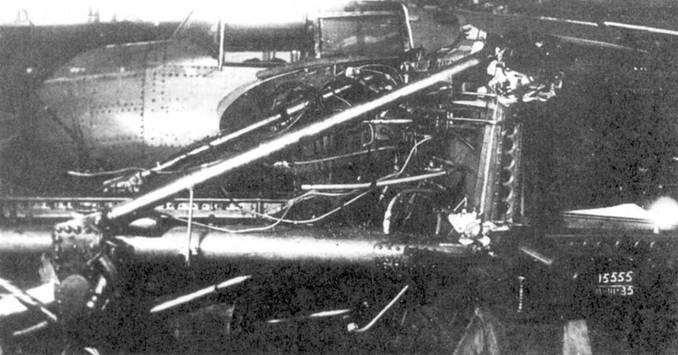

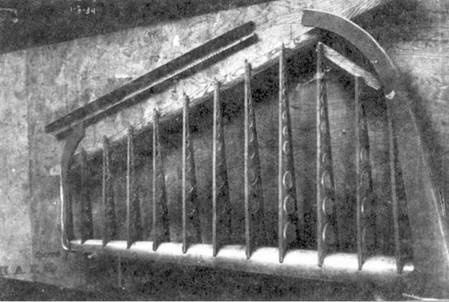

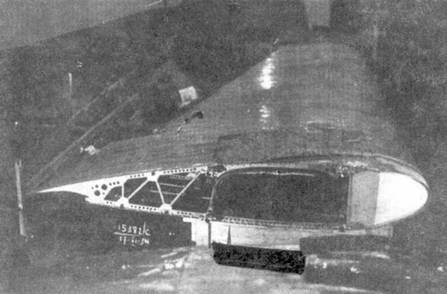

Детали внутренней конструкции СБ-2.

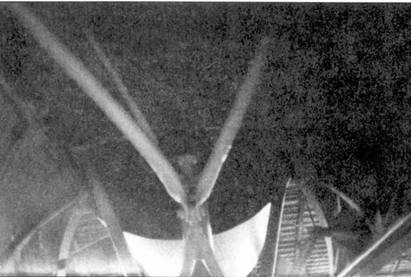

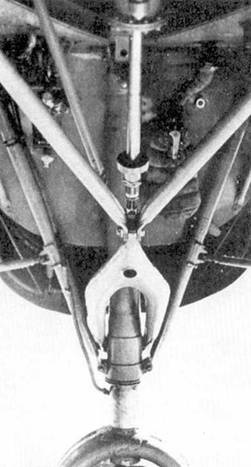

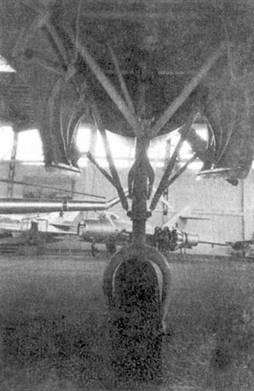

Детали главного шасси СБ-2.

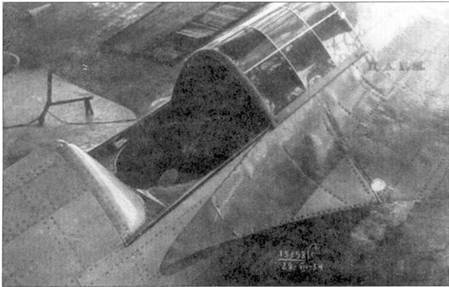

Передняя часть кабины пилота, вероятно СБ-2М-100 выпуска 1938-39 г.г. На левом борту видны ручки газа.

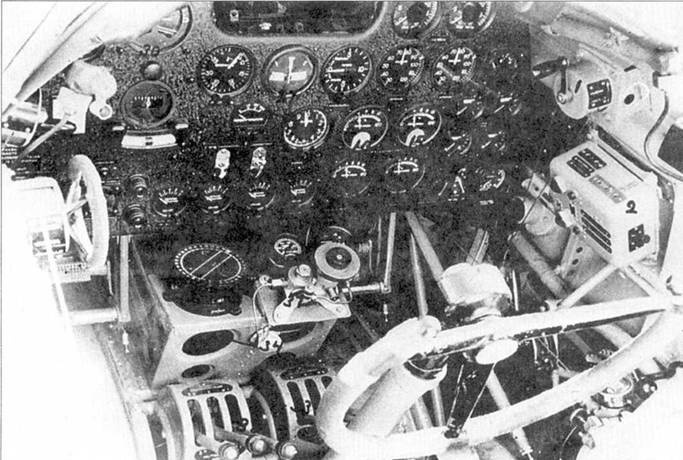

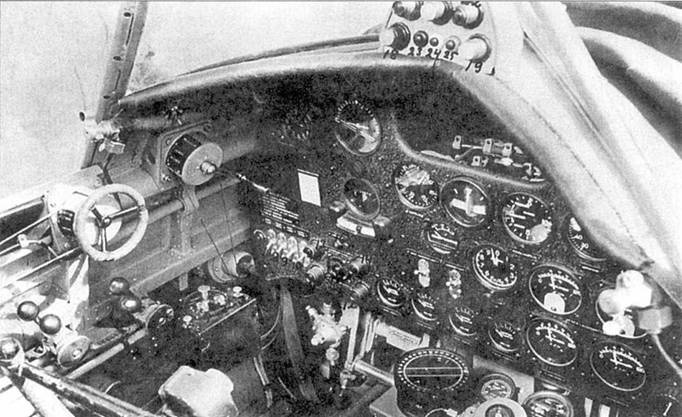

Приборная доска, вероятно СБ-2М-100 выпуска 1938-39 г.г. Обратите внимание на ручку управления со штурвалом.

Фюзеляж имел овальное сечение и состоял из трех частей: носовой, центральной и хвостовой. В носовой части находилась кабина штурмана-стрелка (одновременно бомбардира) и кабина пилота. В центральной части находился бомбовый отсек, а в хвостовой — кабина стрелка-радиста. Носовой обтекатель имел трубчатый каркас и остекление из гнутого целлулоида. Носовая часть крепилась к центральной в четырех точках. Центральная часть фюзеляжа соединялась с лонжеронами и стрингерами центроплана, образуя с ними единое целое. Хвостовая часть крепилась к центральной также, как и носовая.

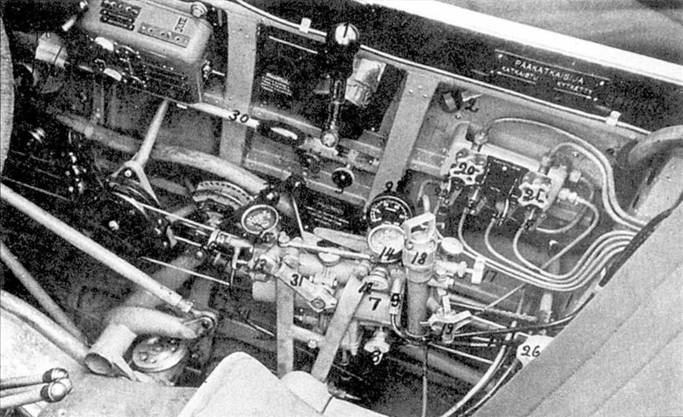

Правый оорт кабины пилота. Справа виден фрагмент кресла пилота.

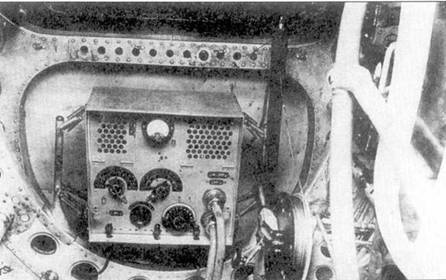

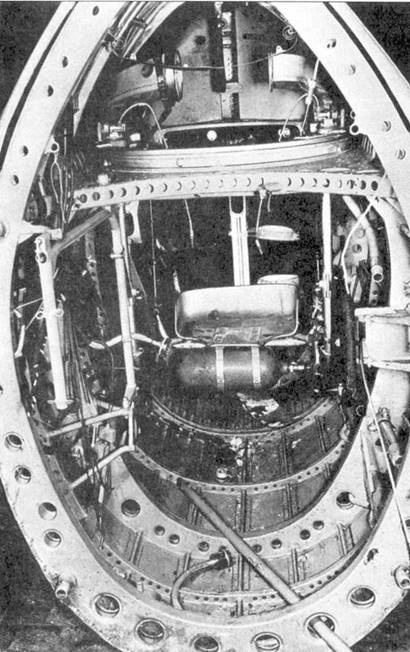

Кабина стрелка-радиста.

Центральная часть образовывала жесткую конструкцию с лонжеронами и стрингерами центроплана. Хвостовая часть крепилась к центральной в четырех точках и завершалась хвостовым оперением. Бомбоотсек находился в центральной части фюзеляжа. Самолет был среднепланом, лонжероны проходили через бомбоотсек, что обуславливало расположение бомб внутри отсека. Две бомбы массой 500 или 250 кг подвешивались в бомбоотсеке только горизонтально под лонжеронами крыла. Меньшие бомбы (100 кг и меньше) подвешивались вертикально в передней части отсека между лонжеронами и горизонтально в задней части отсека за задним лонжероном. Сбросом бомб управлял штурман, в кабине которого имелась кнопка элекроспуска. В кабине пилота находилась дублирующая аварийная кнопка. Бомбы общей массой 500–600 кг находились в районе центра тяжести самолета, поэтому сброс даже всех бомб залпом не оказывал заметного влияния на центровку самолета в воздухе.
