В 1938 г был испытан СБ с десятью реактивными орудиями РО-132, которые представляли собой пусковые установки для стрельбы реактивными снарядами РС-132 (калибра 132 мм), установленными под отъемными частями крыла самолета. Пусковые установки успешно прошли государственные и войсковые испытания и были рекомендованы для принятие на вооружение бомбардировочной авиации. Однако это мощное оружие, предназначенное главным образом для поражения наземных целей, практически не использовалось в предвоенные годы для тренировки летного состава. Только шесть самолетов СБ зимой 1939–1940 гг были оснащены пусковыми установками РО-132 и прошли практическое применение во время советско-финской войны.

В 1938 г прошел испытания СБ с подфюзеляжной батареей из четырех пушек ШВАК калибра 20 мм. Боезапас этой стрелковой установки составлял 520 снарядов. Самолет остался в опытном экземпляре.

Летчики Н-ского бомбардировочного полк капитан И.Е. Тушинский и Ф. 3. Баранов около УСБ. Волжский военный округ, лето 1940 г.

УСБ использовали в качестве транспортного самолета во время десантной операции в Маньчжурии. Аэродром Мукдена, август 1945 г.

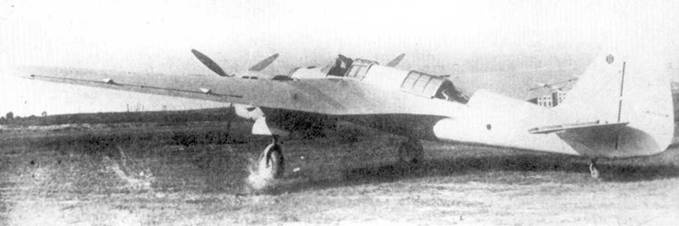

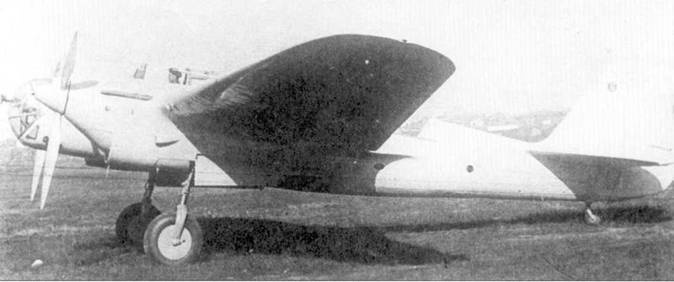

СБ-2М 103 эталон 201 серии на государственных испытаниях 8.06–26.07.1939 г.

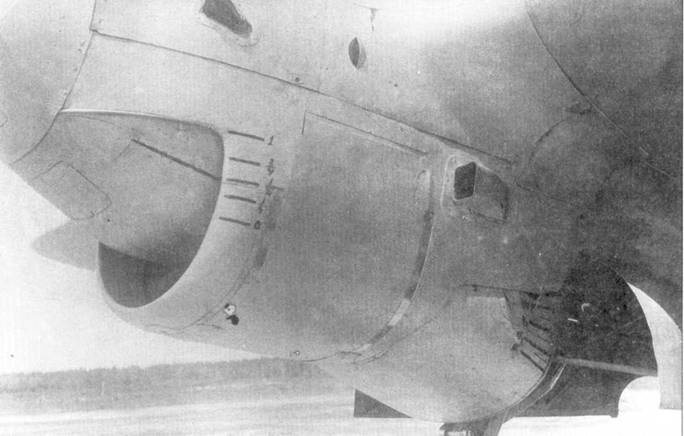

Водный радиатор мотора М-103 крупным планом.

В 1939–1940 гг в ЦАГИ была создана оборонительная пулеметная установка ТУР-ДУ с электрическим дистанционным управлением, которая прошла испытания на самолете СБ-2, где она устанавливалась взамен верхней турели. Управление огнем велось из кабины штурмана, который имел колиматорный прицел и с помощью приборов мог наводить пулемет на цель. Скорость перемещения пулемета ШКАС в горизонтальной и вертикальной плоскостях в этой турели была значительной — 90 градусов в секунду. По своим габаритам установка ТУР-ДУ незначительно выступала из обводов фюзеляжа и могла обстреливать значительно большую зону воздушного пространства и делать это значительно быстрее, чем человек (воздушный стрелок).

Однако эффективность установки зависела от взаимного расположения стрелка и оружия. Из кабины штурмана стрелок не имел возможности отражать атаки со стороны хвоста, а разместить одновременно и стрелка и установку ТУР-ДУ в хвостовой части не позволяли малые геометрические размеры самолета, плотная компоновка его фюзеляжа и неизбежные при этом нарушения центровки самолета.

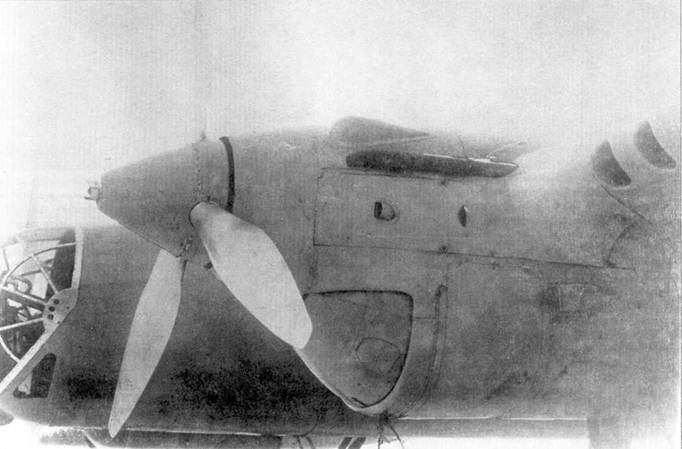

Силовая установка СБ-2М-103 эталон 201 серии. Водяной радиатор имел подвижные заслонки.
