Зажигательный авиационный прибор ЗАП-6 по конструкции был близок к ВАП и предназначался для распыления зажигательной смеси над целью при непосредственной поддержке наземных войск. Под основным баком с зажигательной смесью помещался небольшой бачок с сероводородом, предназначенным для воспламенения зажигательной смеси (в состав смеси входил фосфор).

В начале 1942 года ЛаГГ-3 стали широко использоваться для непосредственной поддержки наземных войск с низких высот, поскольку выяснилось, что несмотря на все свои недостатки, ЛаГГи оказались довольно живучими самолетами. Впервые ЛаГГи выступили в роли штурмовиков во время битвы за Москву на Калининском фронте в конце 1941 — начале 1942 годов. За проведение подобных операций в декабре 1941 года 129-й истребительный авиационный полк получил звание гвардейского и стал называться 5-м Гвардейским истребительным авиационным полком.

ЛаГГ-3 11-й производственной серии были оборудованы направляющими для пуска шести реактивных снарядов РС-82 (по три снаряда под крылом). Реактивные снаряды существенно увеличивали лобовое сопротивление самолета и снижали максимальную скорость примерно на 25 км/ч. Наведение ракет осуществлялось при помощи стандартного прицела ПБП-1.

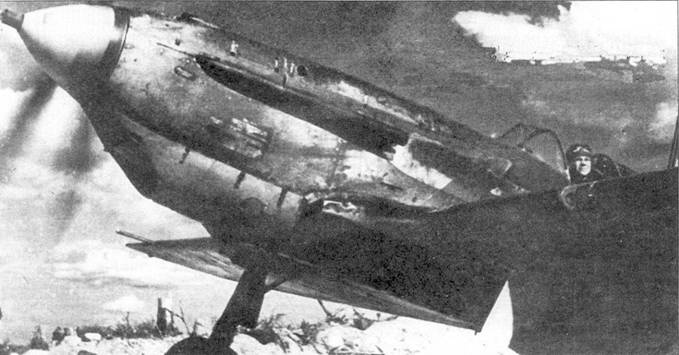

Капитан В.П. Миронов сфотографирован в кабине своего ЛаГГ-3 11-й серии летом 1942 г. Капитан Миронов сбил 21 фашистский самолет и был удостоен звания Герой Советского Союза.

ЛаГГ-3 11-й серии

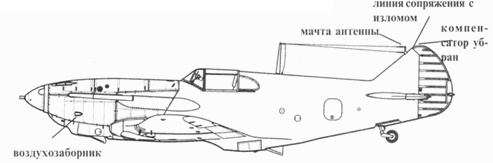

ЛаГГ-3 23-й серии

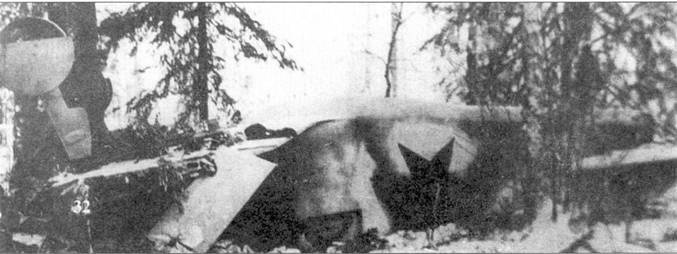

Окрашенный в белый цвет истребитель ЛаГГ-3 11-й серии разбился на вынужденной посадке зимой 1942 г., Ленинградский фронт. Под плоскостями крыла данной Мишины смонтированы направляющие РО-82 для реактивных снарядов РС-82.

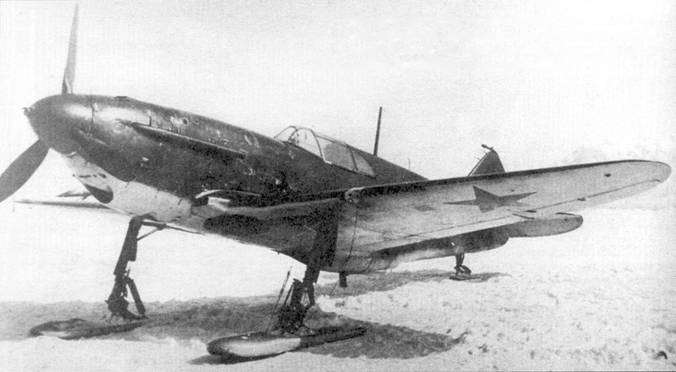

ЛаГГ-3 23-й серии, самолет не имеет бортовых номеров, вместо колес установлены лыжи. Самолеты 23-й серии не имели весовых компенсаторов на руле направления, но руль направления был несколько измененной формы, увеличенный в верхней части.

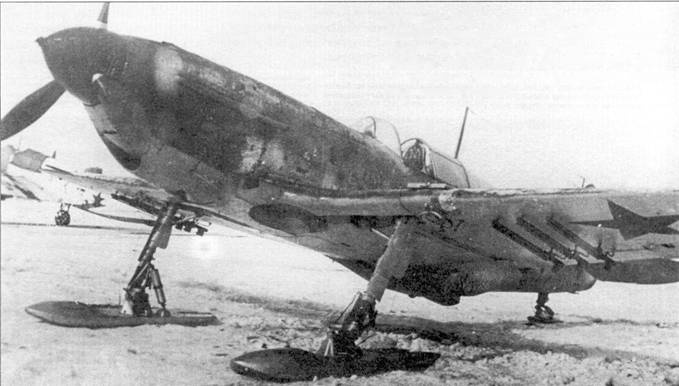

ЛаГГ-3 23-й серии, самолет оборудован направляющими РО-82 для реактивных снарядов РС-82 или PC-132.

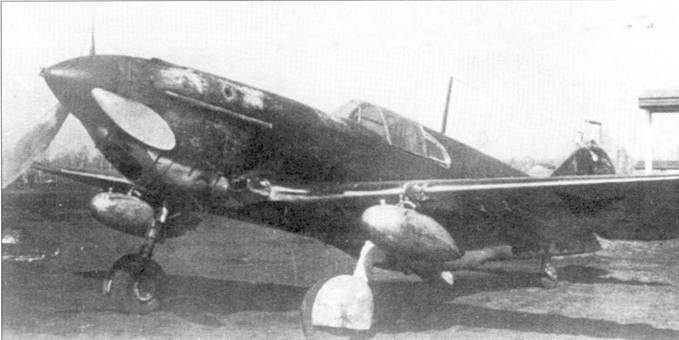

ЛаГГ-23 23-й серии, оснащенный двумя подвесными 80-литровыми топливными баками, подвешенными на бомбодержатели ДЗ-40, самолет также оснащен направляющими РО-82 для реактивных снарядов.

В начале 1942 года появились реактивные снаряды РС-132. РС-132 можно было пускать с тех же направляющих, что и РС-82. Прямое попадание РС-82 или РС-132 обычно выводило из строя легкие и средние немецкие танки, но из-за низкой точности ракет, их применяли, главным образом, против сконцентрированной бронетехники или по колоннам войск.

Зимой 1942 года некоторые ЛаГГ-3 11-й серии получили неубирающееся лыжное шасси. Хотя переоборудованные таким образом самолеты получали возможность взлетать с заснеженных аэродромов, эта возможность покупалась ценой неоправданно большого снижения летных качеств самолета, и прежде всего максимальной скорости. Поэтому едва погодные условия позволили это сделать, механики заменили лыжи на обычные колесные шасси.

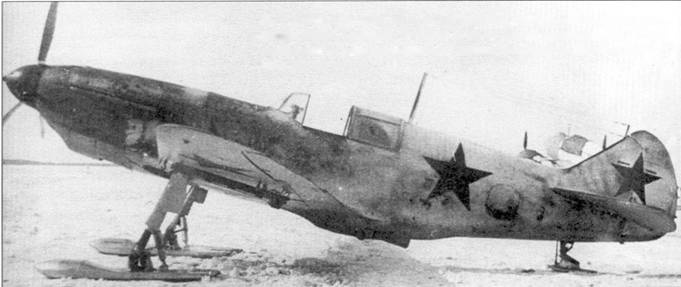

Первые самолеты ЛаГГ-3 23-й серии еще имели весовой компенсатор на конце руля направления, истребитель оснащен лыжным шасси. Обратите внимание на кок увеличенных размеров воздушного винта ВИШ-105СВ.

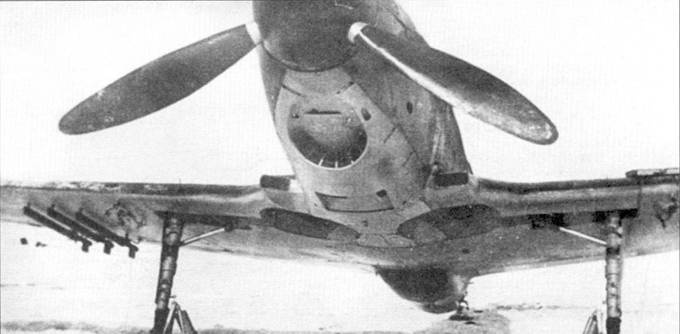

ЛаГГ-3 23-й серии с необычным общим выхлопным коллектором, патрубок коллектора отклонен в сторону для отвода горячих выхлопных газов двигателя от фюзеляжа, обычная для ЛаГГов жаропрочная стальная накладка на фюзеляже отсутствует. Колесное шасси заменено лыжным.
