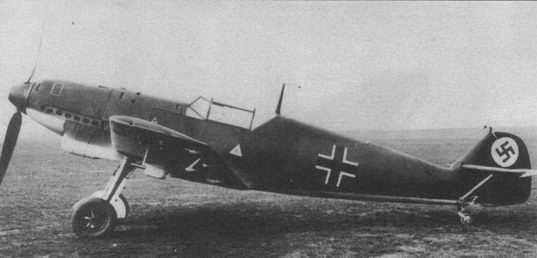

Два «Цезаря», 1938 год. Вероятно, самолет на нижнем снимке — один из прототипов V18 или V19. Самолет вверху — серийный Me 109С-1. Видны все эксплуатационные надписи, хотя не все из них можно прочесть.

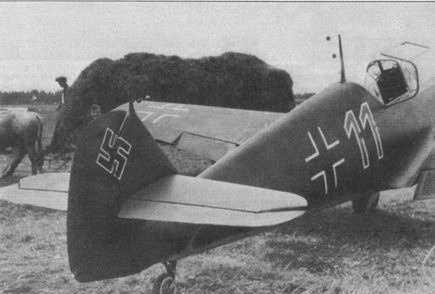

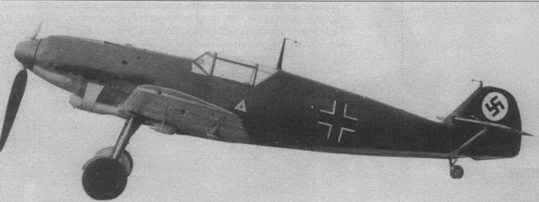

Красный киль с черной свастикой (Hakenkreuz) в белом круге уступил место стандартной окраске с черной свастикой. Эта «красная 11», по-видимому, принадлежала 1./JG 132 «Richthofen» в конце лета 1938 года. Обратите внимание, бортик хвостового колеса подчеркнут белой полосой, что очень необычно для люфтваффе.

Незадолго до появления Me 109D появился доработанный вариант двигателя Jumo 210D — Jumo 210Da мощностью 700 л.с., хотя и развиваемой лишь на небольших высотах. Двигатель позволял поправить летные качества самолета, ухудшившиеся в ходе серийного выпуска. Позднее, уже в конце 1939 года на большинстве «Дор» изменили выхлопные коллекторы на унифицированные с двигателем DB 601 с уплощенными патрубками, что увеличило скорость самолета где-то на 10 км/ч. Скорее всего, эту переделку провели в соответствии с программой унификации Umbausatz.

В ходе выпуска и последующей эксплуатации в конструкцию Me 109D внесли новые изменения. В частности самолеты оснастили люнетным прицелом Abschussrohr с электрической подсветкой, предназначенный для стрельбы ночью. Испытания нового прицела на Е-Stelle в Рехлине начались в декабре 1939 года на базе Бранденбург-Брест, где дислоцировалась одна из эскадрилий IV(J)/ JG 2. Первые пять прицелов установили 21 декабря, вскоре установили еще 8 прицелов. В результате все самолеты эскадрильи оказались оснащенными ночными прицелами. Результаты испытаний показали, что прицелы не оправдали возлагаемых на них надежд. Но несмотря на неудачу, перспективность направления была подтверждена и начались интенсивные совершенствования прицела.

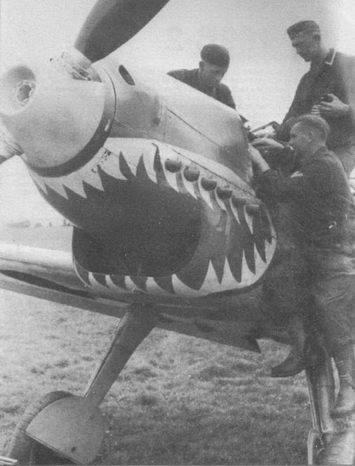

Два оружейника заряжают пулеметы MG 17, в то время как оберфельдфебель (cидит на крыле) регулирует впрыск то/пива, появившийся на Me 109C-1. Эта машина с нарисованной акульей пастью принадлежала 2./JG 71, ставшей позднее II./JG 51 Мelders.

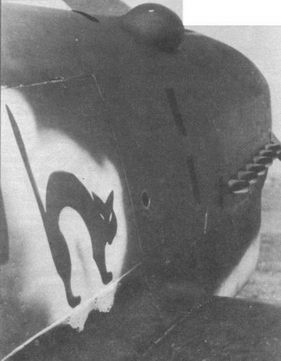

Заметные выхлопные патрубки были отличительной особенностью Me 109С. Надпись красными буквами вокруг отверстия Pressluft f. MG 150 atu.

В 1938 году некоторые «Доры» послужили в качестве прототипов для разных программ. На одном из самолетов испытывалось новое вооружение — 13-мм пулемет MG 131. Испытания второй предсерийной партии пулеметов началось 22 июня 1938 года. Два первых пулемета — W.Nr. 040 и 041 — произвели по 2000 выстрелов без отказа. После этого они вместе с пятью другими экземплярами были доставлены в Тарневиц в начале июля. Там их установили на «мессер» и испытали в воздухе. До 20 сентября из двух пулеметов (W.Nr. 038 и 042), установленных в крыльях одного из Me 109D произвели 7100–7700 выстрелов, а из третьего (W.Nr. 040), установленного в вале винта, произвели 16800 выстрелов. Вторую «Дору», вооруженную пулеметами MG 131, передали 1 июля в распоряжение фирмы Rheinmetall-Borsig. Для последующих испытаний пулемета, из Erla в Тарневиц в сентябре прибыли еще два Me 109D (D-IGMD и D-ISDH). Один из этих истребителей, оснащенный двумя MG 131, расположенных в крыльях, пилотировал летчик Цайсинг. Этот самолет использовался для стрельбы по бронированным целям на полигоне Хиллерслебен 3 августа 1939 года. В качестве цели использовалась танкетка wz. 34. По ней было выпущено 129 пуль спереди и сзади, было достигнуто всего лишь 14 попаданий (11 %). Четыре пули пробили броню толщиной 8-15 мм, что позволило дать пулемету положительную оценку и рекомендовать его для борьбы с легко бронированными целями. Первая партия новых пулеметов (200 штук) была установлена на «мессерах» до лета 1940 года, но при этом пулемет еще не был принят на вооружение из-за ряда недостатков. На серийных самолетах пулемет появился лишь в 1943 году.

Пилоты «мессеров» много времени уделяли теоретической подготовке. На заднем плане «белая 2», конец осени 1938 года.

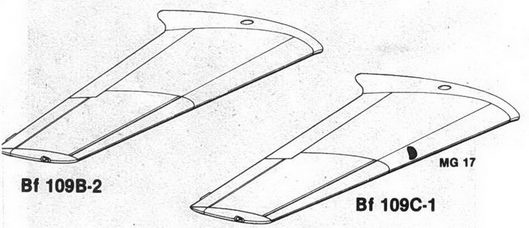

крыло

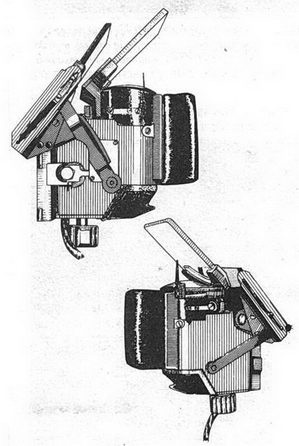

Прицел Revi С/12D

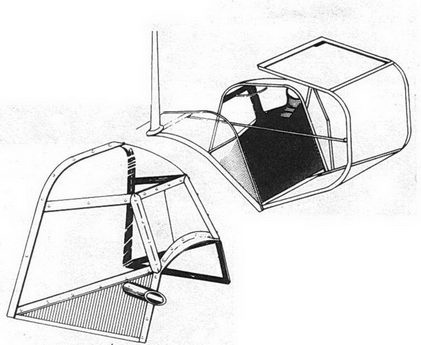

Кабина Bf 109D

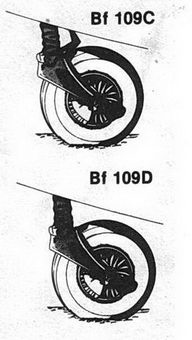

хвостовое колесо

выхлоп

В Тарневице и Рехлине испытывали на Me 109 еще несколько вариантов вооружения. В июне и июле 1938 года испытания проходил прицел Revi C/12e и модернизованные пулеметы MG 17. В июле провели испытания пушки MG FF/M (образцы V15-1-V15-5). В декабре испытывали работу 100-зарядного магазина Т-100 FF для пушки MG FF.

Внешне Me 109 за все время изменился мало. Более всего бросалось в глаза вооружение, расположенное в крыльях (Me 109C), а также упрощенная одиночная антенна для радиостанции FuG VII вместо строенной антенны, обычной для «Берт». «Доры» последних серий отличались упрощенными стойкой хвостового колеса, из конструкции которой убрали один узел.

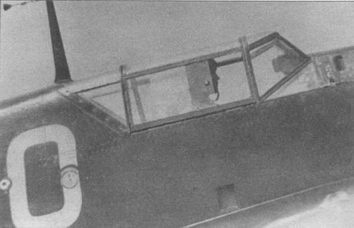

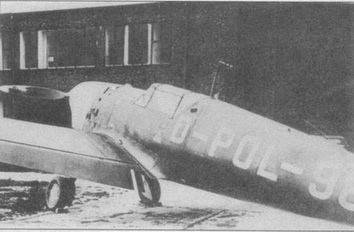

Кабина Me 109D крупным планом. Видны детали, в том числе щель между крышкой фонаря и фюзеляжем. За кабиной видны отверстия для зарядки кислородного баллона и аккумулятора. Ниже: Me 109В в окраске и с регистрацией немецкой полиции.
