В основе методологии IDEFo лежат три основных понятия:

• функциональный блок (Activity Box);

• интерфейсная дуга (Arrow);

• декомпозиция (Decomposition).

Функциональный блок графически изображается в виде прямоугольника и олицетворяет собой некоторую конкретную функцию в рамках рассматриваемой системы. По требованиям стандарта название каждого функционального блока должно быть сформулировано в глагольном наклонении (например, «производить услуги», а не «производство услуг»).

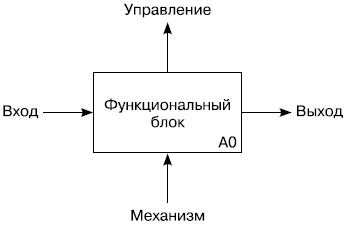

Каждая из четырех сторон функционального блока (рис. III.4) имеет свое определенное значение (роль), при этом:

• верхняя сторона имеет значение «Управление» (Control);

• левая сторона имеет значение «Вход» (Input);

• правая сторона имеет значение «Выход» (Output);

• нижняя сторона имеет значение «Механизм» (Mechanism).

Рис. III.4

Каждый функциональный блок в рамках единой рассматриваемой системы должен иметь свой уникальный идентификационный номер.

Интерфейсная дуга – второе важное понятие методологии IDEFo. Также интерфейсные дуги часто называют потоками или стрелками. Интерфейсная дуга отображает элемент системы, который обрабатывается функциональным блоком или оказывает иное влияние на функцию, отображенную данным функциональным блоком.

Графическим отображением интерфейсной дуги является однонаправленная стрелка. Каждая интерфейсная дуга должна иметь свое уникальное наименование (Arrow Label). По требованию стандарта наименование должно быть оборотом существительного.

С помощью интерфейсных дуг отображают различные объекты, в той или иной степени определяющие процессы, происходящие в системе. Такими объектами могут быть элементы реального мира (детали, вагоны, сотрудники и т. д.) или потоки данных и информации (документы, данные, инструкции и т. д.).

В зависимости от того, к какой из сторон подходит данная интерфейсная дуга, она носит название «входящей», «исходящей» или «управляющей». Кроме того, «источником» (началом) и «приемником» (концом) каждой функциональной дуги могут быть только функциональные блоки, при этом «источником» может быть только выходная сторона блока, а «приемником» – любая из трех оставшихся.
