ARIS расшифровывается как Arhitecture of Integrated Information Systems – архитектура интегрированных информационных систем. В методологию ARIS входит пять типов представлений моделей:

• организационные модели, описывающие иерархическую структуру системы: иерархию организационных подразделений, должностей, полномочий конкретных лиц и т. д.;

• функциональные модели, описывающие функции (процессы, операции), выполняемые в организации;

• информационные модели (модели данных), отражающие структуру информации, необходимой для реализации всей совокупности функций системы;

• модели процессов/управления, представляющие комплексный взгляд на реализацию деловых процессов в рамках системы и объединяющие вместе другие модели;

• модели входов и выходов, описывающие потоки материальных и нематериальных входов и выходов процедур, включая, в частности, потоки денежных средств.

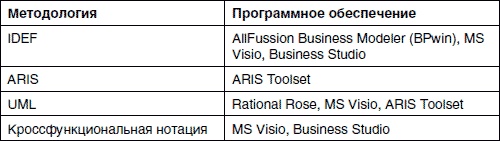

В каждом из этих типов моделей есть ряд нотаций, отличающихся методами моделирования, и число этих нотаций довольно велико. В частности, ARIS Toolset поддерживает ряд нотаций языка моделирования UML – Unified Modeling Language.

Число поддерживаемых ARIS нотаций довольно велико, и описывать каждую из них нецелесообразно. Имеет смысл дать основы нотации eEPC как наиболее, на наш взгляд, применимой для моделирования бизнес-процессов.

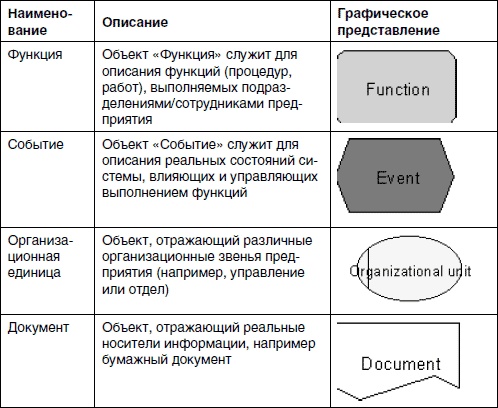

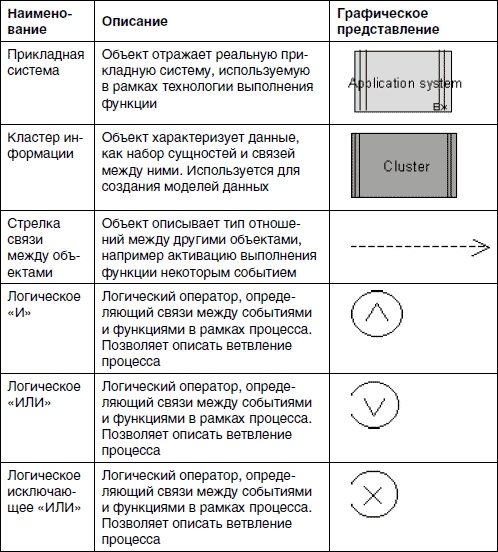

Нотация ARIS eEPC расшифровывается следующим образом: Extended Event Driven Process Chain – расширенная нотация описания цепочки процесса, управляемого событиями. Нотация разработана специалистами компании IDS Scheer AG (Германия), в частности профессором Шеером. В табл. III.2 приводятся основные используемые в рамках нотации графические объекты.

Таблица III.2

В таблице указаны лишь основные виды пиктограмм, применяемые в данной нотации. Использование большего числа элементов допустимо, но делает модель плохо читаемой.

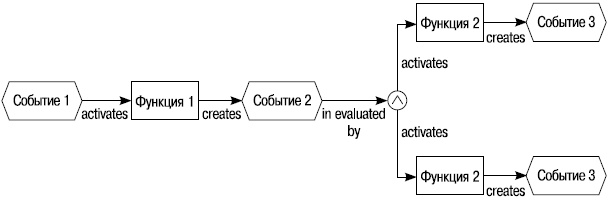

На рис. III.1 представлена простейшая модель eEPC, описывающая фрагмент бизнес-процесса предприятия.

Рис. III.1
