Какую диаграмму вы выберете?

№ 1

№ 2

№ 3

№ 4

№ 5

№ 6

Среди ваших набросков вполне могут оказаться диаграммы, представленные на соседней странице. Еще лучше, если ваши диаграммы отличаются от этих. Вопрос, тем не менее, остается открытым.

Какую диаграмму вы выберете?

Все зависит от того смысла, который вы хотите вложить в диаграмму, – от вашей идеи. Каждая представленная здесь диаграмма, в зависимости от ее типа, наиболее полно выражает определенную идею.

Например, использовав для представления данных две круговые диаграммы или гистограммы, нормированные на 100 %, вы сделаете акцент на том, что:

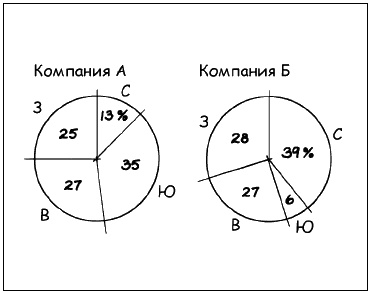

№ 1, 2 Структура продаж компаний А и Б различна.

Если же вы решили представить данные в виде двух линейчатых диаграмм, расположив цифры в порядке следования в исходной таблице, то в таком виде диаграмма подчеркнет, что:

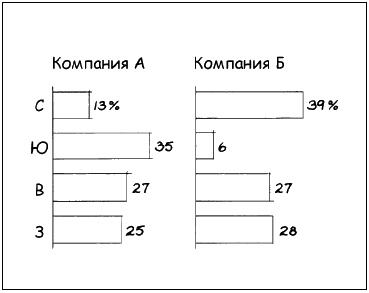

№ 3 Региональная структура продаж компаний А и Б неоднородна.

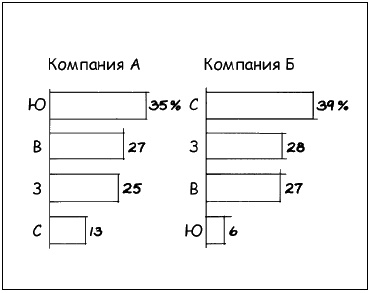

Вы также могли расположить доли продаж каждой компании в различных регионах в порядке убывания (возрастания). В этом случае вы обратите внимание слушателей на то, что:

№ 4 Наибольших успехов компания А добилась на юге страны, а компания Б – на севере. Наименьших успехов компания А добилась на севере, а компания Б – на юге.

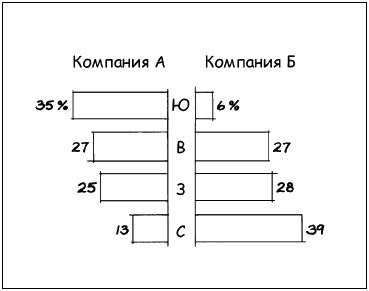

Зеркально располагая линейки по регионам, мы показываем, что:

№ 5 Наибольшая доля продаж компании А – на юге страны, где у компании Б этот показатель является наименьшим.

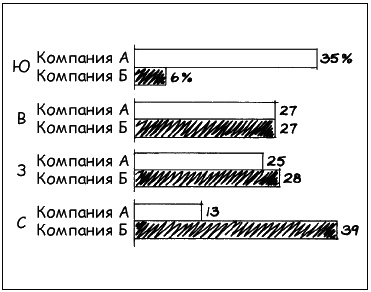

Группируя линейки по одну сторону от общей основы, мы сравниваем уровень отрыва компаний друг от друга по продажам в различных регионах. Из этой диаграммы следует, что:

№ 6 На юге компания А значительно опережает компанию Б; на востоке и западе компании активно конкурируют друг с другом; на севере компания А отстает от компании Б.

Вполне возможно, что на этапе формулирования идеи вам придется нарисовать несколько диаграмм, которые будут демонстрировать исходные данные с различных точек зрения. Более эффективным будет выделение того аспекта исходных данных, который кажется вам наиболее важным, и выбор той формулировки идеи, которая бы отражала именно этот аспект.

Например, в этой упрощенной таблице мы можем выделить три возможных аспекта данных, которые следовало бы подчеркнуть, сформулировав таким образом свою идею.

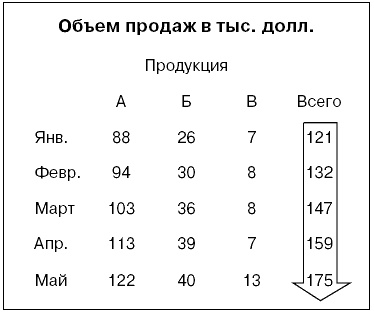

Вы можете обратить внимание на динамику общего объема продаж с января по май включительно. В этом случае ваша идея может быть следующей: «С января объем продаж устойчиво рос».

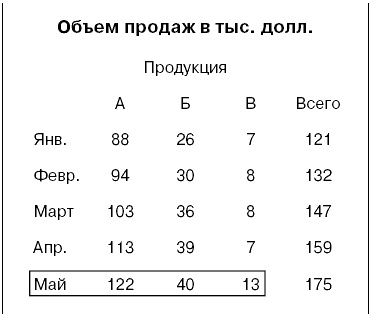

Рассматривая данные по горизонтали (например, за май), вы можете заметить различия в объемах продаж продукции А, Б и В. В данном случае ваша идея может быть сформулирована так: «В мае продажи продукции А значительно превысили продажи продукции Б и В».

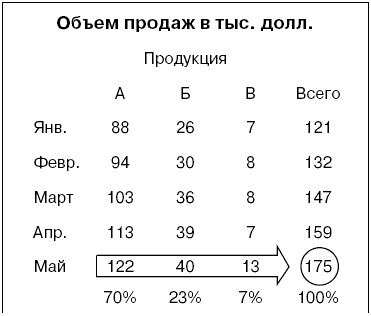

Можно сконцентрировать внимание на том, какая доля общего объема продаж за май приходилась на каждую продукцию. Тогда идея выглядит таким образом: «В мае доля продукции А была наибольшей в общем объеме продаж компании».

Заметьте, что в двух последних примерах мы использовали практически один и тот же аспект данных при формулировании различных идей. Решение, на чем сделать акцент (на ранжировании или на доле продукции), остается за вами. От него зависит конечная формулировка вашей идеи.

Допустим, что у вас есть другие данные по той же компании.

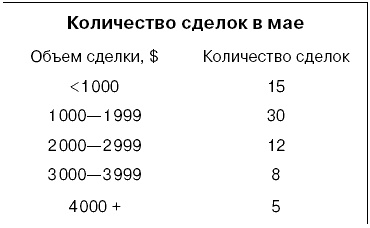

В таблице показано распределение количества контрактов в зависимости от объема сделки за определенный период времени – за май. В этом случае ваша идея может быть такой: «В мае больше всего сделок было заключено на сумму от 1 до 2 тыс. долл.».

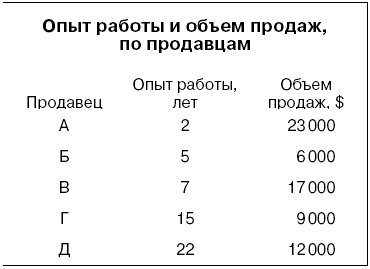

А здесь данные показывают соотношение опыта работы продавца и объема продаж. Можно заметить, что продавец А всего лишь с двухгодичным опытом работы реализовал продукции на 23 тыс. долл., в то время как продавец Б с опытом работы, превышающим опыт А более чем вдвое, продал продукции на сумму, почти в четыре раза меньшую. Здесь подразумевается следующая идея: «Объем продаж не зависит от опыта работы».

Теперь понятно, что, прежде чем выбирать подходящий тип диаграммы, необходимо сделать первый шаг – сформулировать основную мысль, которую вы хотите донести до аудитории. Чтобы использовать результат затраченных усилий наилучшим образом, используйте основную идею в качестве заголовка диаграммы. Рассмотрим этот момент подробнее.
