Вот так должны выглядеть эти три диаграммы, чтобы быстро и понятно выразить нужные мысли:

№ 2

Продажи выросли с 1,2 млн. долл. в 1996 г. до 3,4 млн. долл. в 2001 г., несмотря на спад в 1998 г., вызванный забастовкой.

№ 3

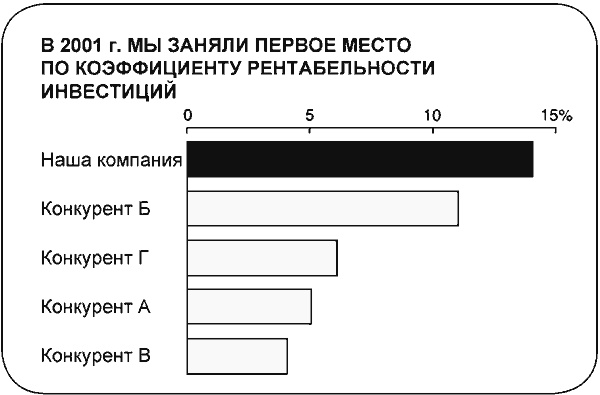

По сравнению с четырьмя нашими основными конкурентами мы занимаем первое место по коэффициенту рентабельности инвестиций (14 %) в 2001 г.

№ 4

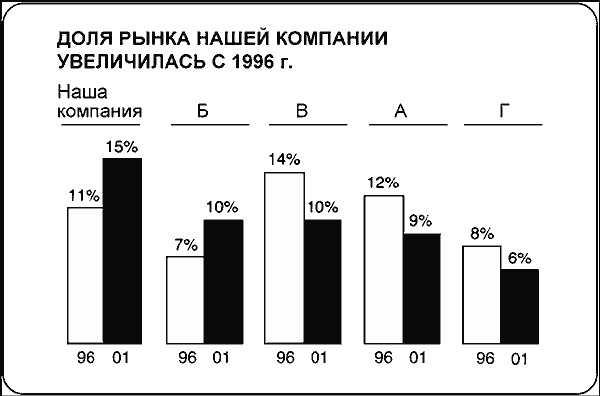

Наша доля рынка увеличилась на 4 %: с 11 % в 1996 г. до 15 % на сегодняшний день. Среди наших четырех основных конкурентов компания Б также улучшила свое положение, в то время как доли рынка компаний В, А и Г уменьшились.

Теперь все эти диаграммы производят нужный эффект. В каждом случае выбранный тип диаграммы соответствует идее заголовка, который, в свою очередь, подкрепляет основную идею диаграммы. Во всех этих примерах диаграммы гораздо быстрее и яснее передают идеи докладчика, чем это возможно при использовании простых таблиц.

Таким образом, цель нашей книги – помочь вам научиться доносить свои идеи с помощью правильно выбранных диаграмм, которые будут помогать вам при общении с аудиторией, где бы вы их ни использовали: в деловых презентациях или докладах, в компьютерных графических программах, в ежегодных отчетах или в статьях в прессе.

В первой части мы рассмотрим процесс преобразования данных в диаграмму.

Во второй части мы разберем примеры готовых диаграмм. Здесь вы сможете почерпнуть идеи для собственных презентаций.

В третьей части вы узнаете о том, как донести свои мысли до аудитории с помощью визуальных концепций и зрительных метафор.

В четвертой части мы изучим методы составления диаграмм для компьютерных презентаций.

Как уже было сказано выше, диаграммы являются важной формой коммуникации. Но чтобы в совершенстве овладеть языком диаграмм, необходимо пополнить свой словарный запас и приобрести определенные навыки. Одних только теоретических знаний недостаточно, поэтому я включил в эту книгу практические задания. Так что берите в руки карандаш – и давайте приступим к процессу выбора типа диаграммы!

Часть 1
Выбор диаграмм

Несмотря на разнообразие графических средств, используемых в различных видах коммуникации (таблицы, схемы, графики, матрицы и карты), при иллюстрации количественных данных применяется пять основных типов диаграмм:

Круговая диаграмма

Линейчатая диаграмма

Гистограмма

График

Точечная диаграмма

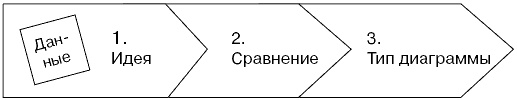

Итак, у нас есть цель. Каковы же средства для ее достижения? С помощью следующей схемы мы попробуем описать весь процесс от начала до конца.

Шаг 1: ФОРМУЛИРОВАНИЕ ИДЕИ

(от данных к идее)

Для того чтобы правильно выбрать тип диаграммы, вы в первую очередь должны четко сформулировать конкретную идею, которую вы хотите донести до аудитории при помощи диаграммы.

Шаг 2: ОПРЕДЕЛЕНИЕ ТИПА СРАВНЕНИЯ ДАННЫХ

(от идеи к сравнению)

Сформулированная вами идея будет обязательно заключать в себе один из пяти основных типов сравнения данных: покомпонентное, позиционное, временное, частотное и корреляционное.

Шаг З: ВЫБОР ТИПА ДИАГРАММЫ

(от сравнения к диаграмме)

Каждому типу сравнения соответствует один из пяти видов диаграмм.

Давайте подробно рассмотрим каждый шаг.

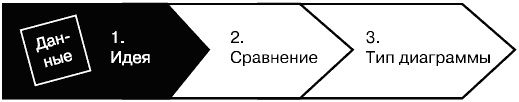

1. Формулирование идеи
(от данных к идее)

Выбирать тип диаграммы, не сформулировав окончательно идею, которую вы хотите донести с ее помощью, – это все равно что подбирать предметы гардероба по цвету с закрытыми глазами.

Выбор правильного типа диаграммы целиком и полностью зависит от того, насколько четко вы представляете себе, что вы хотите ею сказать. Тип диаграммы определяют вовсе не данные (доллары или иены, проценты или литры) и не те или иные параметры (прибыль, рентабельность инвестиций или зарплата), а ваша идея – то, что вы хотите показать, тот смысл, который вы хотите в диаграмму вложить.

Чтобы понять важность первого шага, набросайте как можно больше диаграмм в пустых рамках на следующей странице, используя данные (процентное соотношение объема продаж по регионам для каждой компании) из таблицы в правом верхнем углу. Не думайте об аккуратности, просто нарисуйте как можно больше диаграмм, после чего переходите на следующую страницу.

Практикум

Набросайте, используя эти данные, столько диаграмм, сколько придет вам в голову. Чем больше, тем лучше!
