Читать книгу - "Искусство снайпера - Алексей Потапов"

1. Просушенные детали помещают в ванну, содержащую веретенное масло или ружейную смазку.

2. Температура смазки в ванне 105-115°С; выдержка в ванне 2-3 минуты.

ПРИМЕЧАНИЕ. Применять холодную смазку не рекомендуется. Горячие смазанные детали помещать на специальные столы для отекания излишка масла и по охлаждении их нужно протирать от избытка масла и от красноватого налета. После этого детали направить на контроль качества оксидного покрытия.

Контроль качества оксидного покрытия

Качество оксидного покрытия устанавливается внешним осмотром поверхности оксидированных деталей. Поверхность деталей после оксидирования должна иметь ровную окраску черного цвета.

Для деталей с грубо обработанной поверхностью, а также для участков, подвергнутых местной сварке или штамповке, допускается слабая разница в оттенках цвета.

На поверхности оксидированных деталей не должно быть красноватого осадка и незаоксидированных участков. Детали с красным налетом возвращать на протирку, а детали с незаоксидированными участками подвергать повторному оксидированию, для чего после обезжиривания и промывки водой обработать при комнатной температуре в ингибированной соляной кислоте по инструкции (приложение 5) до растворения оксидной пленки. Затем детали снова тщательно промыть водой и дальше обработать, как детали, вновь поступившие на оксидирование.

В случае ржавления деталей в самой ванне необходимо очистить ванну и обновить раствор.

Техника безопасности

Брызги щелочного раствора разъедают ткань одежды и при попадании на тело вызывают ожоги, поэтому лица, занятые щелочным оксидированием, должны во время работы надевать брезентовую спецодежду, резиновые сапоги и резиновые перчатки.

По окончании работы полы в помещении для оксидировки должны быть тщательно промыты водой, а все ванны во избежание загрязнения должны быть накрыты крышками.

Приложение 5. Инструкция по очистке деталей от ржавчины химическим способом

А. Общие сведения

1. Очистка стальных деталей от ржавчины должна производиться в ингибированной соляной кислоте, представляющей смесь соляной кислоты (уд. вес 1,18) с ингибитором марки ПБ-5 (0,8-1% по отношению к объему соляной кислоты). Неингибированную кислоту применять запрещается.

Ингибированная соляная кислота хорошо очищает стальные детали от ржавчины, практически не растворяет металл.

2. Ингибированная соляная кислота отгружается потребителям с заводов Министерства химической промышленности в обычных железнодорожных цистернах или в бутылях.

3. Очистка стальных деталей от ржавчины состоит из следующих основных операций: подготовки деталей к очистке, травления в кислоте, промывки с пассивированием, протирки, сушки и смазки.

Б. Подготовка деталей к очистке

4. Обезжирить детали в ванне, содержащей раствор следующего состава:

Кальцинированная или каустическая сода..............100 г

Вода.....................................................................................1 л

или

Мыло твердое................................................................... 30 г

Вода.....................................................................................1 л

Обезжиривание ведется при кипении раствора.

5. Промыть детали в холодной проточной воде и охладить до комнатной температуры (18-20°С). Хорошо обезжиренная деталь должна полностью смачиваться водой. Если вода при промывке покрывает поверхность детали не полностью, а собирается каплями, то это указывает на недостаточное обезжиривание.

ПРИМЕЧАНИЕ. При наличии на поверхности деталей толстого слоя смазки перед обезжириванием, необходимо ее удалить сухой ветошью.

В. Травление

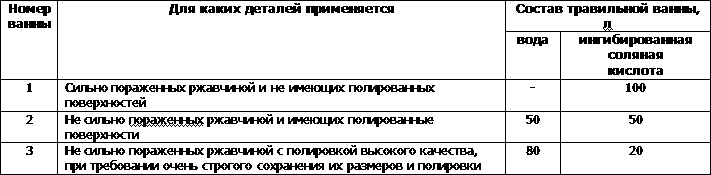

6. Вытравить детали в эмалированных, деревянных или в сварных железных ваннах, содержащих раствор следующего состава:

7. Для приготовления раствора в отмеренное количество воды влить ингибированную соляную кислоту; воду в кислоту лить нельзя, так как это может привести к разбрызгиванию кислоты и к сильным ожогам.

8. Температура травильного раствора и погруженных в него деталей должна быть в пределах 10-30°С.

Время выдержки деталей в травильной ванне устанавливается опытным путем; в зависимости от состава ванны, степени поражения ржавчиной поверхности очищаемых деталей и состава металла время выдержки может колебаться от 20 минут до 3 часов.

По истечении установленного времени травления вынуть детали из травильного раствора и тщательно промыть в ванне с холодной проточной водой, после чего отправить детали на промывку в растворе пассиваторов или на ремонт и оксидирование.

9. При травлении сильно поржавевших деталей следует растворять только часть ржавчины, так как оставшаяся ржавчина от действия кислоты сильно разрыхляется и может быть снята щеткой и смыта водой.

10. Удалять ржавчину из каналов стволов при хорошем состоянии оксидировки наружных поверхностей нужно путем заливки травильного раствора в канал ствола, при этом ствол устанавливают в наклонное положение и нижний конец его закрывают пробкой.

11. Травильный раствор действует (приблизительно) в течение 20 закладок деталей при средней продолжительности очистки, после чего раствор сильно загрязняется и его необходимо заменить.

12. Персонал, обслуживающий травильные ванны, должен иметь резиновые перчатки, фартук и очки.

Внимание! При травлении стволов с хромированными каналами необходимо предохранить канал ствола от попадания в него ингибированной соляной кислоты, так как она разъедает хром. Для этого канал ствола до обезжиривания слегка смазывать пушечной смазкой и прочно закупоривать с обоих концов резиновыми или деревянными пробками.

Г. Промывка в растворе пассиваторов

13. Неоксидируемые детали с целью образования на их поверхности пленки, отчасти предохраняющей от ржавления, после травления и промывки погрузить в железную ванну, содержащую раствор следующего состава:

Двухромовокислый калий (хромпик калиевый)....... 20 г

Каустическая сода ...................................................... 50 г

Вода............................................................................... 1 л

Азотистокислый натрий - нитрит натрия .............. 30 г

Вода....................................................................... 1 л

14. Промывать детали в кипящем растворе. Время выдержки деталей в ванне 10-15 минут.
