После революции и гражданской войны "промысел" метких стрелков культивировался в системах ВЧК, ОГПУ, НКВД. Естественно, для этого привлекались лучшие инструкторы и оружейники, тщательно отбиралось оружие отечественного производства и закупалось все лучшее, что было в иностранной оружейной практике. Своих оптических прицелов в СССР тогда не было. Поэтому в Германии были закуплены очень хорошие оптические прицелы, которые в начале 30-х годов производились в СССР по лицензии.

Позднее на этих прицелах немного изменили конструкцию поправочных механизмов, и они получили наименование ПЕ (прицел Емельянова) (фото 89). Оптическая схема прицела осталась практически без изменений. Как и у немецкого прототипа, наведение на резкость у прицела ПЕ производится вращением диоптрийного кольца (6 на схеме б) по индивидуальным особенностям зрения стрелка. Продольный разрез прицела ПЕ представлен на схеме 7.

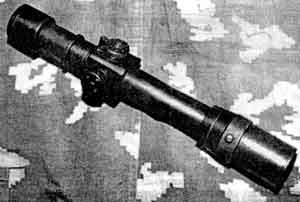

Фото 89. Оптический прицел ПЕ

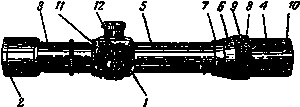

Схема 6. Общий вид оптического винтовочного прицела ПЕ:

1 - корпус; 2 - оправа объектива; 3 - объективная трубка; 4 - оправа окуляра; 5 - трубка окуляра; 6 - диоптрийное кольцо; 7 - гайка трубки; 8 - кольцо; 9 - стопор; 10 - гайка оправы; 11 - маховичок со шкалой боковых поправок; 12 - маховичок со шкалой дистанций

Схема 7. Продольный разрез винтовочного оптического прицела ПЕ:

1 - корпус: 4 - оправа окуляра; 13 - окуляр; 14 - оборачивающая система; 15 - объектив

Фото 90. Снайперский прицел ПБ

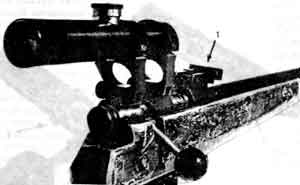

Фото 91. "Косой" "ласточкин хвост" 1 для крепления кронштейна на таком же "косом" основании

В середине войны прицел ПЕ был усовершенствован. Поправочные механизмы модернизированы и улучшены. Сохранив очень удачную оптическую схему, с прицела сняли диоптрийное кольцо, сбалансировав оптику в сторону неподвижности. Резкость стала "ловиться" так, как сейчас "ловится" на большинстве оптических прицелов, а именно приближением или удалением прицельного глаза относительно окуляра прицела. В боевой обстановке это оказалось намного практичнее, чем наведение на резкость работой диоптрийного кольца. К тому же неподвижная оптика без внутренних подвижных, трущихся и изнашивающихся частей оказалась более точной и долговечной в эксплуатации. Усовершенствованный таким образом прицел получил название ПБ (фото 90).

Прицел ПБ был предназначен для постановки на отборные трехлинейные винтовки образца 1891-1930 гг. с особо высокой кучностью боя. Как известно, капитан Мосин при изобретении своей винтовки не мог предусмотреть ее оснащение оптическими прицелами. Поэтому оптику пришлось приспосабливать к уже имеющемуся оружию. Разработчики поставили перед собой задачу сконструировать систему крепления тяжелого прицела на винтовке с сильной отдачей, причем прицел должен был легко сниматься с винтовки и легко ставиться на нее без снижения меткости и кучности боя. Кроме того, кронштейн должен был иметь механизм наведения центра зрительного поля на цель. Конструкция кронштейна должна быть простой и достаточно прочной.
