Основной частью стрелкового оружия является ствол. Ствол позволяет использовать энергию порохового заряда, сгорающего в зарядной каморе, чтобы сообщить пуле поступательное и вращательное движения, разогнать ее с нужной скоростью и выбросить ее в нужном направлении.

Ствол представляет собой трубу, внутренняя полость которой называется каналом ствола. Канал ствола (схема 130) по своему устройству делится на следующие части: патронник, соединительный конус (пулъный вход) и нарезная часть. Каналы стволов в образцах по устройству примерно одинаковы и различаются лишь очертанием патронника, числом и формой нарезов.

Схема 130. Устройство канала ствола

Патронник служит для помещения патрона. Формы и размеры патронника определяются формой и размерами гильзы. Между стенками гильзы и стенками патронника делают зазор от 0,05 до 0,12 см. Зазор обеспечивает свободное вкладывание патрона даже при наличии в патроннике пыли или слоя смазки. Зазор необходим, ибо, если нет зазора, нет и движения. Но слишком большая величина зазора может привести к раздутию или продольному разрыву гильзы.

В некоторых образцах оружия, у которых экстракция гильзы происходит при наличии давления пороховых газов в канале ствола, в целях облегчения экстракции делают продольные канавки в патроннике и пульном входе. На схеме 131 изображены канавки в патроннике и пульном входе пулемета ШКАС. Во время выстрела пороховые газы проникают в продольные канавки и оказывают давление на наружную поверхность гильзы, благодаря чему она с меньшим усилием будет прижиматься к стенкам патронника. Такие канавки получили название "канавки Ревелли" по фамилии итальянского оружейника, который их изобрел.

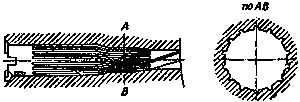

Схема 131. Патронник пулемета ШКАС

Пульный вход служит для обеспечения постепенного врезания пули в нарезы и для придания пуле правильного первоначального направления. Обычно пульный вход состоит из гладкой и нарезной частей. Гладкая часть имеет вид усеченного конуса. Нарезная часть пульного входа имеет поля с отлогим подъемом, постепенно увеличивающимся от нуля до нормальной величины, что обеспечивает врезание пули в нарезы. Эта нарезная часть не должна быть короткой, ибо в таком случае чрезмерной крутизной подъема полей нарезов может быть сорвана и разрушена оболочка пули. Она не должна быть и длинной - в таком случае пуля, получившая свободное ускорение в этой длине, испытывает сильную нагрузку при встрече с повышением полей нарезов, как с препятствием, и ее оболочка может быть также разрушена. Обычно нарезную часть пульного входа делают не менее 0,5 и не более 1,5 величины калибра, в зависимости от особенностей оружия и боеприпасов.

Нарезная часть ствола служит для придания пуле вращательного движения. Пуля, двигаясь по нарезам, вращается вокруг своей оси и, подобно гироволчку, летит головной частью постоянно вперед. Иначе длинная пуля, вылетев из ствола, начала бы беспорядочно кувыркаться в полете.

Нарезы представляют собой канавки, вьющиеся вдоль поверхности канала ствола. Каждый нарез-канавка имеет две грани и дно. Грань, которая ведет пулю при движении ее по каналу ствола и на которую давит оболочка пули, движущейся по каналу ствола, называется боевой (схема 132). Эта грань видна с казенной части канала со стороны патронника. Противоположная грань нареза называется холостой. На эту грань оболочка пули при движении по нарезам не давит. Холостая грань нареза хорошо просматривается с дульной части канала ствола. Промежутки, выступающие между канавками-нарезами, называются полями нарезов. Диаметр канала ствола по полям (диаметр сверления ствола) называется калибром ствола (схема 133).

Схема 132. Канал нарезного ствола со стороны патронника

Схема 133. Устройство нарезной части канала ствола (поперечный разрез):

а - ширина нареза; b - ширина поля; с - глубина нареза; d - калибр оружия; d1 - диаметр по нарезам.

Нарезы прямоугольной формы

Нарезы выполняются проходом специального метчика или продавливаются специальным инструментом - дорном. Дорнированные стволы вследствие уплотнения структуры металла прочнее и более живучи в эксплуатации, чем обработанные нарезанием. Но нарезанные стволы более чисты после обработки и дают лучшую кучность боя.

Направление нарезов встречается как правое (Россия, СССР, Германия, Америка), так и левое (Англия и Франция). Правое направление нарезов обусловлено тем, что давление пули на боевые грани нарезов вызывает реакцию кручения ствола в сторону, противоположную направлению вращения пули. Эти напряжения существенны, и они могут или закручивать (завинчивать) ствол в ствольную коробку, или вывинчивать его оттуда. Обычная технологическая резьба в большинстве стран мира правого вращения и, соответственно, ствол с правым направлением нарезов будет "вкручиваться" в ствольную коробку, а не "выкручиваться" из нее. Известно, что даже гайки рано или поздно сами откручиваются, а оружейные стволы при разных направлениях нарезов и резьбы посадки в ствольную коробку открутятся и подавно. Английские и французские стволы с левыми нарезами имеют соответственно левую резьбу соединения со ствольной коробкой. И хотя сейчас даже на спортивном высокоточном оружии стволы запрессованы в ствольные коробки с технологическим "натягом" (что, кстати, увеличивает прочность патронника) и законтрены шпильками (как в автомате АКМ), нарезы отечественных стволов традиционно остались правого вращения.
