Читать книгу - "Экспериментальные самолёты России. 1912-1941 гг. - Дмитрий Соболев"

Штурмовик Юнкерс J4 — первый самолёт дюралюминиевой конструкции.

Истребитель Юнкерс D1.

Юнкерс CL1 на Московском аэродроме.

В других странах металлическое самолётостроение в то время ещё не получило распространения. Так, из спроектированных и построенных в Европе и США в 1919–1922 гг. 204 моделей самолётов 180 были деревянной конструкции, 10 — смешанной и только 14 — металлической.

В России металлические самолёты не производили, но о них знали. Среди трофеев гражданской войны были истребитель Юнкерс D1 и его двухместный вариант CL1. Последний привезли в Москву на Ходынский аэродром, и наши авиационные специалисты могли изучить его.

Впечатляла прочность металлических самолётов. Однажды в Москву с рекламными целями прилетел пассажирский Юнкерс F.13. Во втором полете машина скапотировала на неровностях лётного поля. На глазах изумлённых зрителей пилот и бортмеханик «Юнкерса» поставили самолёт на колеса, на месте заменили сломанный воздушный винт запасным и через десять минут своим ходом подрулили к зданию аэропорта. Так как были повреждены концы крыла, на следующий день немецкий механик расклепал помятые листы гофрированного дюраля и выправил их на специальных шаблонах. Машина была готова к полётам.

В России полыхала гражданская война, но инженеры и учёные уже обсуждали пути развития Красного Воздушного флота. Прежде всего нужно было решить вопрос о материале. Раньше самолёты делали из импортной древесины, но после прихода к власти большевиков поставки американского спруса и орегонской сосны прекратились, и строить самолёты было не из чего. Выходом могло стать использование лёгких металлических сплавов на основе алюминия, имевших немало преимуществ перед авиационной древесиной. Но таких материалов в России не производили. К тому же сторонники традиционной древесины апеллировали к тому, что импортную сосну несложно заменить сибирской сосной, кедром, лиственницей, деревянные самолёты проще и дешевле в производстве, чем металлические. Но доводы в пользу лёгких металлических сплавов для авиации, особенно в сыром климате, в конце концов победили. В 1919 г. была создана Комиссия по алюминию для разведки запасов этого сырья в нашей стране, и они были найдены, а в 1921 г. член Научно-технического комитета Главного управления Военно-воздушного флота И.И. Сидорин внёс предложение о создании и организации производства отечественного аналога дюралюмина. Проблема заключалась в том, что А. Вильм и Дюренский металлургический завод, широко рекламировавший изготовляемый им сплав, держали в секрете химический состав и технологию производства этого материала. «К сожалению, — говорил Сидорин в докладе „К вопросу об организации русской алюминиевой промышленности“ 18 ноября 1921 г., — научных трудов по исследованию тройных алюминиевых сплавов почти нет и многие вопросы в этой области представляют собой тайну владельцев заграничных патентов»^[20].

Непростую задачу создания аналога дюралюмина поручили Первому государственному заводу по обработке цветных металлов, расположенному в посёлке Кольчугино Владимирской губернии.

Знакомство с дюралюмином в Кольчугино произошло ещё в 1911 г., когда представители английской фирмы «Виккерс» в Петербурге прислали на завод образцы этого материала. Но тогда никаких практических шагов не последовало. После решения о создании отечественного авиационного сплава на основе алюминия на завод передали для изучения химического состава фюзеляж трофейного «Юнкерса». В разработке сплава и методов его производства участвовали металлурги И.И. Сидорин, Ю.Г. Музалевский, начальник литейного цеха Кольчугинского завода В.А. Буталов. К лету 1922 г. опытным путём были получены первые отливки. «Полученный сплав, — сообщал Буталов, — состоящий из алюминия с небольшим количеством меди, никеля, марганца и магния, изготовленный мною на первом Государственном заводе в Кольчугине, назван „кольчугалюминием“»^[21]. Детали из него по удельной прочности не уступали немецкому дюралюмину.

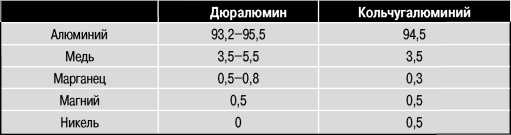

Химический состав немецкого дюралюмина и отечественного кольчугалюминия, %.

Андрей Николаевич Туполев. 1922 г.

Технологию производства передали на петроградский медеобрабатывающий завод «Красный выборжец», в результате сразу два металлургических предприятия страны развернули производство кольчугалюминия. Так появилась база для создания металлических самолётов.

Для проектирования опытных образцов в октябре 1922 г. при ЦАГИ организовали Комиссию по постройке металлических самолётов под председательством А.Н. Туполева. Её деятельность финансировал Научный комитет Главного управления Военно-воздушного флота.

Первыми шагами в работе Комиссии была разработка сортамента деталей из кольчугалюминия, необходимых для строительства самолётов и проверка их физико-механических свойств. К этому времени был подписан договор с фирмой «Юнкерс» о производстве металлических самолётов на заводе в Филях, но на помощь немцев сотрудникам Комиссии рассчитывать не приходилось. Об этом свидетельствует выдержка из докладной записки Авиационного отдела ЦАГИ: «Отчасти из-за невозможности следить вплотную за развитием промышленности за границей и отчасти потому, что производственные методы являются секретом завода (Юнкерса), Комиссии вместе с Кольчугинским заводом при организации и постановке производства приходилось решать целый ряд сложных вопросов и вырабатывать оригинальные методы; так, на пример, производство гофра поставлено иначе, чем на заводе Юнкерса (как это стало известным впоследствии) и по сравнению с методами Юнкерса даёт значительную экономию времени, не ухудшая качества материала»^[22]. Предусмотренного договором с «Юнкерсом» производства дюралюмина в СССР так и не дождались. В 1925 г. концессия Юнкерса прекратила свою работу.

Первую проверку конструкции из кольчугалюминия Туполев решил провести в наземных условиях. В начале 1923 г. под его руководством в ЦАГИ из готовили аэросани АНТ-III. Рама, гофрированная обшивка, лыжи — всё было из нового отечественного сплава. Испытания, включавшие в себя зимний пробег из Москвы в Нижний Новгород и обратно, доказали преимущества нового материала перед деревянной конструкцией. При вдвое меньшем весе аэросани были прочнее, их лыжи не ломались на неровностях.
