ВООРУЖЕНИЕ 1 пулемет ДТ обр 1929 г калибра 7,62 мм

БОЕКОМПЛЕКТ^- 1512 патронов

БРОНИРОВАНИЕ, мм лоб, борт, корма корпуса — 9, крыша — 6, днище — 4, башня — 9.

ДВИГАТЕЛЬ: ГАЗ-АА, 4-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 40 л с (29,4 кВт) при 2200 об/мин, рабочий объем 3280 см³.

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, 4-скоростная коробка передач, карданный вал, главная передача, бортовые фрикционы, бортовые передачи редуктор отбора мощности на гребной винт

ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, сблокированных попарно в две тележки, подвешенные на горизонтальных пружинных рессорах; два поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения (зацепление цевочное); в каждой гусенице 86 траков шириной 200 мм, шаг трака 87 мм

СКОРОСТЬ МАКС , км/ч на суше — 40, на плаву — 6. ЗАПАС ХОДА, км: 220.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ угол подъема, град — 33, ширина рва, м — 1,6, высота стенки, м — 0,5

СРЕДСТВА СВЯЗИ радиостанция 71-ТК-1, переговорное устройство ТПУ-2.

Легкий плавающий танк Т-40

Лучший советский плавающий танк предвоенного периода Создавался для замены в войсках танков Т-37А и Т-38 Принят на вооружение Красной Армии постановлением КО СССР № 443сс от 19 декабря 1939 года С октября 1940-го по 1941 год завод № 37 изготовил 709 единиц

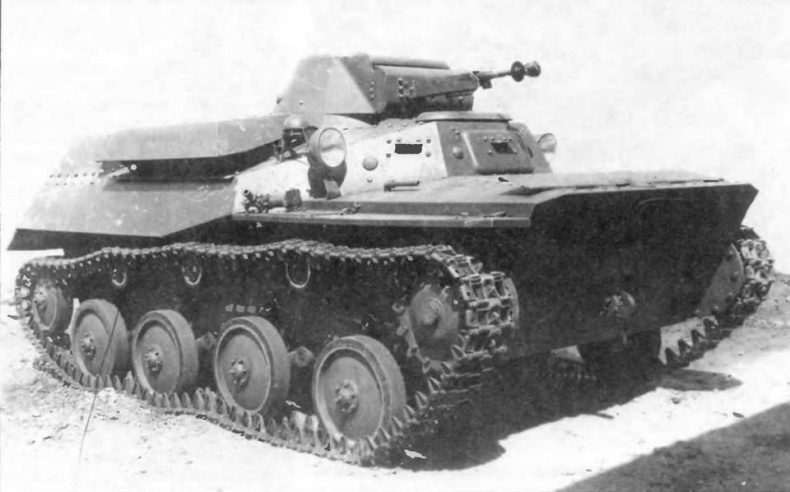

Легкий плавающий танк Т-40

СЕРИЙНЫЕ МОДИФИКАЦИИ Т-40— базовая производственная модель. Водоизмещающий сварной корпус. Башня в форме усеченного конуса смещена к левому борту, а двигатель — к правому. Движение на плаву— с помощью гребного винта. Т-40С — сухопутный вариант.

Изъяты гребной винт с карданным приводом, коробка отбора мощности, водяные рули, трюмный насос, водоотбоиныи щит, теплообменник, компас. В остальном машина осталась без изменении.

Т-30 — прямой кормовой лист корпуса без ниши гребного винта.

Бронирование: лоб и борт корпуса — 15 мм, подбашенная коробка — 20 мм. На части танков устанавливалась 20-мм автоматическая пушка ТНШ-20 (ШВАК) и спаренный с ней пулемет ДТ. Боекомплект: 750 выстрелов и 1512 патронов.

До 22 июня 1941 года было выпущено 220 танков Т-40, из которых 159 успели поступить в войска Из этого количества эксплуатировались только 18 боевых машин. Например, в Киевском особом военном округе в эксплуатации был лишь один танк из 84. Большая часть плавающих танков приграничных военных округов была потеряна в первые недели войны В дальнейшем Т-40 применялись в битве под Москвой зимой 1941/42 года. Этими танками, как правило, укомплектовывался один батальон в танковых бригадах смешанной организации.

К середине 1942 года Т-40 практически исчезли из боевых частей. В качестве учебных отдельные машины этого типа использовались вплоть до 1946 года.

На базе Т-40 было изготовлено небольшое количество пусковых установок БМ-8-24.

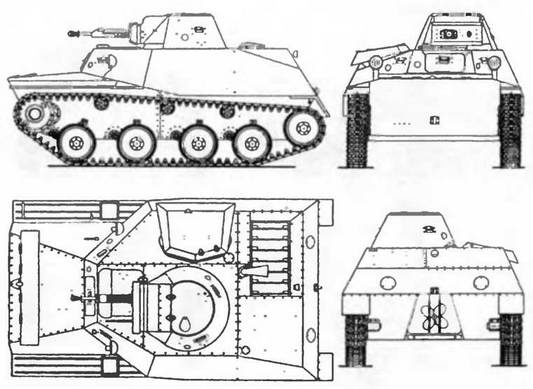

Т-40

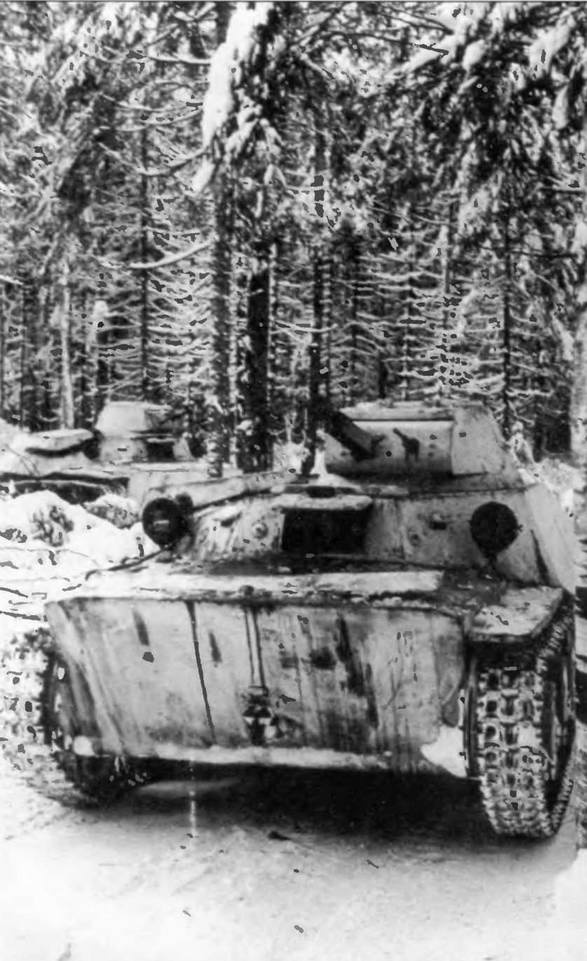

Танки Т-40 из состава 1-й мотострелковой дивизии. Битва за Москву, декабрь 1941 года

Тактико-технические характеристики танка Т-40

БОЕВАЯ МАССА, т: 5,5.

ЭКИПАЖ чел.. 2

ГАБАРИТНЫЕ РАЗМЕРЫ, мм- длина— 4110, ширина — 2330, высота — 1905, клиренс — 300.

ВООРУЖЕНИЕ 1 пулемет ДШК обр.1938 г калибра 12,7 мм, 1 пулемет ДТ обр 1929 г. калибра 7 62 мм

БОЕКОМПЛЕКТ патронов ДШК — 500, патронов ДТ — 2016.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел ТМФП.

БРОНИРОВАНИЕ, мм лоб борт, корма корпуса — 13, крыша — 6, днище — 4 6, башня — 10

ДВИГАТЕЛЬ: ГАЗ-11, модель 202,6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения, мощность 85 л.с. (62,6 кВт) при 3600 об/мин, рабочий объем 3485 см³

ТРАНСМИССИЯ однодисковый главный фрикцион сухого трения, 4-скоростная коробка передач, главная передача, бортовые фрикционы, бортовые передачи, редуктор отбора мощности на гребной винт, карданный привод винта.

ХОДОВАЯ ЧАСТЬ четыре опорных обрезиненных катка на борт три поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения со съемным зубчатым венцом (зацепление цевочное); подвеска индивидуальная торсионная в каждой гусенице 87 траков шириной 260 мм, шаг трака 98 мм.

СКОРОСТЬ МАКС., км/ч: на суше — 50, на плаву — 6.

ЗАПАС ХОДА, км 300

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ, угол подъема, град — 34 ширина рва, м —17, высота стенки, м — 0,6

СРЕДСТВА СВЯЗИ: радиостанция 71- ТК-3 (только на командирских танках).

Легкий танк Т-50

Лучший советский предвоенный легкий танк Создавался с учетом опыта боевого применения танка Т-26 в финской войне и результатов испытаний в СССР немецкого танка Pz.NI, у которого был позаимствован ряд конструктивных решений (трехместная башня, командирская башенка и т.д.). Принят на вооружение в феврале 1941 года. Производился на заводе № 174 имени К.Е.Ворошилова. С июля 1941-го до февраля 1942 года изготовлено 65 единиц.

Серийная модификация

Корпус сварной, с большими углами наклона броневых листов. Башня — сварная, обтекаемой формы, трехместная, оборудована командирской башенкой. Двигатель располагался продольно в кормовой части танка.

До начала Великой Отечественной войны завод № 174 не выпустил ни одного серийного танка Производство началось лишь в июле 1941 года и продолжилось после эвакуации завода в Омск.

Изготовленные танки принимали участие в боевых действиях в составе нескольких танковых частей. В частности, в августе 1941 года в 1-й танковой дивизии, дислоцировавшейся в Ленинградском военном округе и принимавшей участие в боях в районе Кингисеппа, имелось десять танков Т-50.

В 1943 году в строю 5-й гвардейской танковой бригады, освобождавшей Новороссийск, находился один танк Т-50.

Некоторые танки Т-50, воевавшие на Ленинградском фронте, в процессе войскового ремонта были оборудованы дополнительными броневыми экранами.

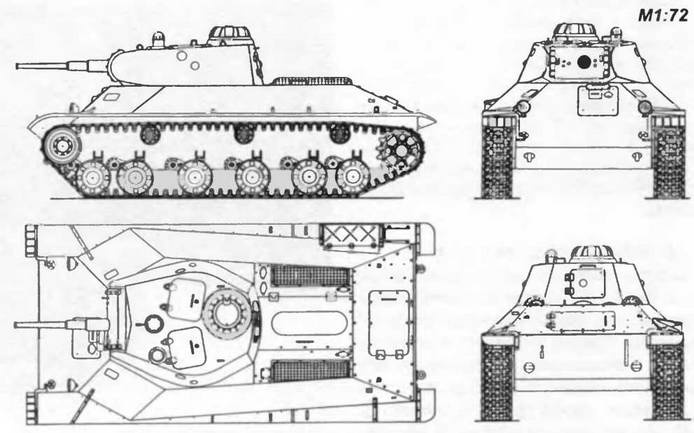

Т-50
