Таблица 11

Баллистические данные

28‑см пушка SK L/40

28‑см пушки SK L/40 производились фирмой Круппа и были установлены в двухорудийных башнях LC/01 на старых линкорах «Шлезлен» и «Шлезвиг-Гольштейн».

На линкорах типа «Шлезлен» угол вертикального наведения орудий составлял —4°; +30°, дальность стрельбы 18 800 м, боекомплект 85 выстрелов на ствол.

Кроме того, 28‑см пушки SK L/50 использовались в береговой обороне в четырехорудийной батарее «Граф фон Шпее», первоначально дислоцированной в Вангеруге, а затем в Бресте.

Данные ствола 28‑см пушки SK L/40

Калибр, мм……………………………………………. 283

Длина ствола полная, мм/клб…………………….. 11200/39,6

Длина канала, мм/клб…………………………….. 10401/36,8

Длина каморы, мм………………………………….. 1847

Объем каморы, куб. дм……………………………… 123,1

Вес ствола, т…………………………………………. 45,3

Данные береговой установки

Угол ВН, град……………………………………… –5°; +45°

Угол ГН, град……………………………………… 360°

Скорострельность…………………. 1 выстрел в 5 минут

Таблица 12

Баллистические данные

28‑см береговая гаубица Kst.H

Гаубица Kst.H создана в Германии в 90‑х гг. XIX века фирмой Круппа. Гаубица устанавливалась на береговых батареях в естественных узкостях — проливах, устьях рек и т. д. Девятнадцать этих гаубиц и 5100 выстрелов к ним оставалось на вооружении к 1940 г. Данными об их боевом применении автор не располагает.

Ствол гаубицы скреплен кольцами. Затвор горизонтальный клиновой. Ствол своими цапфами жестко связан со станком (верхним станком). Станок со стволом откатывался по поворотной раме (нижнему станку).

Поворотная рама вращалась на шаровом погоне по металлическому основанию, заделанному в бетонное основание.

Калибр гаубицы 283 мм. Длина ствола 3395/12 мм/клб. Угол вертикального наведения от 0° до +65°. Ствол гаубицы весил 10,8 тонны, а вся установка с поворотной платформой — 63,3 тонны. Скорострельность гаубицы составляла один выстрел в минуту.

В боекомплект входил только один фугасный снаряд (2,8 cm Sprgr.L/3,5). Вес его 350 кг, длина 1000/3,54 мм/клб.

Заряжание гаубицы раздельно-гильзовое. Гильза латунизированная цельнотянутая длиной 377 мм, диаметр фланца 314 мм. Заряд переменный, всего зарядов шесть. При максимальном заряде весом 16,7 кг и начальной скорости снаряда 375 м/с дальность стрельбы достигала 11 400 метров.

24‑см пушка SK L/50

В сентябре 1915 г. немцами были захвачены две 254/45‑мм русские береговые пушки на лафетах Дурляхера. В 1930‑х гг. на заводе Круппа была проведена глубокая модернизация орудий. В стволы вставили новые трубы с калибром канала 238 мм вместо 254 мм. Поршневой затвор системы Обуховского завода заменили горизонтальным клиновым затвором Круппа. Заряжание стало не картузным, а раздельно-гильзовым. Боекомплект, естественно, стал немецкий, взаимозаменяемый с другими 24‑см пушками. Лафеты остались старые, была произведена лишь небольшая их модернизация.

До сентября 1940 г. оба орудия стояли на батарее «Ольденбург» открыто в кольцевых бетонных двориках. В конце сентября началось строительство двух бетонных казематов. Казематы имели V-образную форму, на острие располагались орудия. Толщина горизонтальных стен каземата составляла 2,5–3 метра. Вскоре батарея была оснащена РЛС типа FmG 39G.

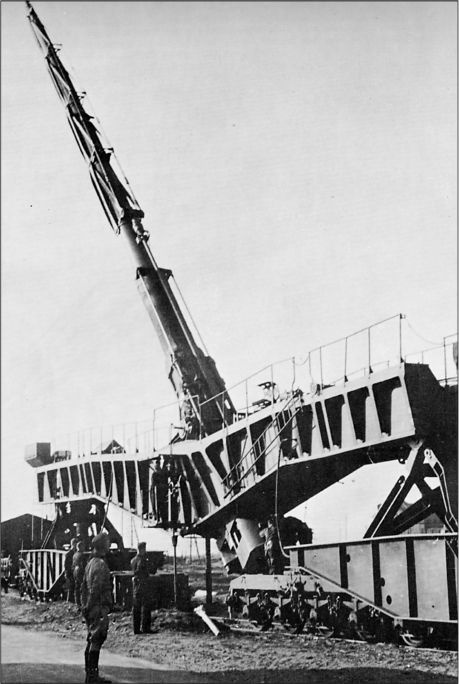

21-см сверхдальнобойная железнодорожная установка K12(Е), стрелявшая через Ла-Манш

Данные ствола орудия 24 cm SK L/50

Калибр, мм 238

Длина ствола, мм/клб 11900/50

Длина канала, мм/клб 11118/46,7

Длина каморы, мм 1830

Объем каморы, л 90

Вес ствола с затвором, кг 30700

Данные установки

Угол ВН, град. –5°; +30°

Угол ГН, град.: на открытой батарее 360°

в каземате около 120°

Угол заряжания, град. 2°

Длина отката, мм 1700

Высота линии огня от основания, мм 3110

Расстояние от оси цапф до оси вращения установки, мм 530

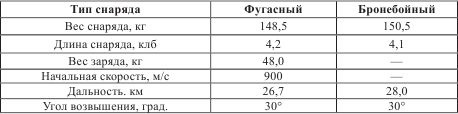

Таблица 13

Боекомплект и баллистика 24 cm SK L/50

24‑см пушка SK L/40

24‑см пушки SK L/40 фирмы Круппа были установлены на:

А) четырех броненосцах типа «Виттельбах» (1899–1902 гг.). Четыре 240/40‑мм/клб пушки, угол вертикального наведения которых составлял —4°; +30°. Дальность стрельбы 16 900 м при угле 30°. Боекомплект 85 выстрелов на ствол.

Б) крейсере «Фюрст Бисмарк» (четыре 240/40‑мм/клб пушки) и крейсере «Принц Генрих» (две 240/40‑мм/клб пушки), угол вертикального наведения которых составлял — 4°; +30°. Дальность стрельбы 16 900 м при угле 30°. Боекомплект 75 выстрелов на ствол.

Во Второй мировой войне этими пушками были вооружены три береговые батареи.

Четырехорудийная батарея «Гамбург» первоначально находилась на острове Норденей, а затем перевезена в Шербур.

Четырехорудийная батарея «Скагеррак» первоначально находилась в Сульте, а затем перевезена в Местерсанд (Северная Норвегия).

Двухорудийная батарея около Бургоса (Болгария). Оба орудия были в бетонных бункерах.

Данные ствола орудия 24 cm SK L/40

Калибр, мм 238

Длина ствола полная, мм/клб 9550/40,1

Длина канала, мм/клб 8866

Длина каморы, мм 1467

Объем каморы, куб. дм 72,2

Вес ствола с затвором, кг 24040—25640

Данные береговой установки

Угол ВН, град –5°; +45°

Угол ГН, град 360° на открытой установке и 120° в бункере

Скорострельность выстрел в 3 минуты

Баллистические данные

Вес снаряда 148,5—151 кг. Вес заряда 46,8 кг. Начальная скорость снаряда 810 м/с. Дальность стрельбы 26 600 м при угле возвышения 45,8°.
