В жилой палубе к передней стенки кожуха из носовой кочегарки поставлен ручной насос, который берет пресную воду из водяного трюма и подает ее на верхнюю и батарейную палубы с помощью кранов для мытья командного белья.

Посредством ручного насоса, помещенного в кочегарной бане, накачивается пресная вода из цистерны водяного трюма в цистерну, находящуюся в батарейной палубе у грот-мачты, а из нее вода поступает в кочегарную баню, в кают-компанейский буфет и в ванны, поставленные в кормовом минном отделении. В отделении кормового минного аппарата поставлены два ручных насоса — с левого и правого борта; первый берет соленую воду из кингстона для заливания коридорных подшипников и гонит ее в левую цистерну на полуюте, из которой соленая вода расходится во все ванны и клозеты кормовой части батареи, к ваннам и клозетам в отделении минного орудия, в адмиральскую и капитанскую уборные.

Правый ручной насос берет пресную воду из цистерны в батарейной палубе, подает ее в цистерну, находящуюся на полуюте, откуда вода поступает к четырем ваннам в кормовой части батарейной палубы.

Водоотливная система

Водонепроницаемыми переборками фрегат разделен перпендикулярно диаметральной плоскости на 14 водонепроницаемых отделений 13-ю переборками, идущими от киля до жилой палубы на шпангоутах 25, 39, 69, 85, 101, 127, 151–155 и до батарейной на шпангоутах 9, 49, 105, 135 и 169.

Междудонное пространство, простирающееся от 30 до 155 шпангоута, разделено непроницаемыми флорами на 18 отделений на шпангоутах 9, 25, 33, 34, 49, 59, 69, 77, 85, 95, 105, 115, 125, 135, 145, 155 и 169.

В каждом отделении междудонного пространства имеется особый приемник, связанный с общей 4 дм трубой, идущей по правому борту фрегата от 9 до 169 шпангоута. Общая труба сообщена с пожарным насосом и представляет единственное средство для откачивания воды из междудонного пространства.

Кроме вышеупомянутых приемников из междудонного пространства, общая труба имеет приемники с верхнего дна котельных отделений. Она по всей длине разделена на 4 части клапанами у переборок 53, 104 и 135 и имеет клапана приемников с нижнего дна, выведенные на жилую палубу, кроме котельных отделений, которые помещены на самой трубе.

Вдоль всего фрегата выше второго дна от 9 до 169 шпангоута идет магистральная труба диаметром 14,5 дм. В машинном отделении она помещена в междудонном пространстве. Магистральная труба, разделенная на три части двумя клинкетами (у 53 и 1)5 шпангоута), имеет 11 приемных коробок и двг концевых клапана (у 9 и 169 шпангоута) и, таким образом, может брать воду из всех отделений фрегата.

С магистральной трубой связаны следующие водоотливные средства: две центробежные помпы Гвина по 500 ведер в мин. каждая; два инжектора Фридмана по 280 ведер в 1 мин. каждый; пожарная помпа 250 ведер в 1 мин.; трюмная помпа 200 ведер в 1 мин.

В случае значительной прибыли воды в каком- либо из отделений можно с помощью магистральной трубы сообщить ее с верхним дном машинного отделения, откуда могут брать обе циркуляционные помпы от главных холодильников (по1600 ведер в мин. каждая).

По левому борту фрегата идет 4-дм пожарная труба от 31 до 169 шпангоута, имевшая в каждой палубе по три двойных отростка и по одному 8 шкиперской и парусной. Пожарная труба сообщена с пожарной помпой (в машинном отделении) и специально пожарной помпой Shand. Mason’a 166.6 ведер в 1 мин. на 150 фт.

Кроме того на батарейной палубе помещены 5 помп Даутона 7 дм, берущих воду из кингстонов и имеющих по одному отростку в батарейной и верхней палубах (по 20 ведер в 1 мин.).

В носовой и кормовой частях фрегата под платформами расположены крюйт-камеры, бомбовые и минные погреба, для затопления которых имеются две распределительные клапанные коробки, сообщенные с 5-ю кингстонами. Штоки клапанов выведены на жилую палубу и имеют маховики с надписью того отделения, которое может быть затоплено.

Для выпуска воды из каждого затопленного отделения имеется сточный клапан, отводящий воду в сточную трубу, сообщенную с коробками магистральной трубы. Штоки всех клинкетов, клапанов приемных коробок магистральной трубы и концевых клапанов, а также пяти клинкетных дверей, отделяющих котельные отделения и коридоры гребных валов, выведены на жилую палубу и имеют палубные втулки с соответствующими надписями.

Старший инженер-механик Микков, помощник старшего инженер-механика Антонов 2-й, инженер-механик Мельников, трюмный инженер-механик Крац.

Фотографии

“Память Азова” спускают на воду. 20 мая 1888 г.

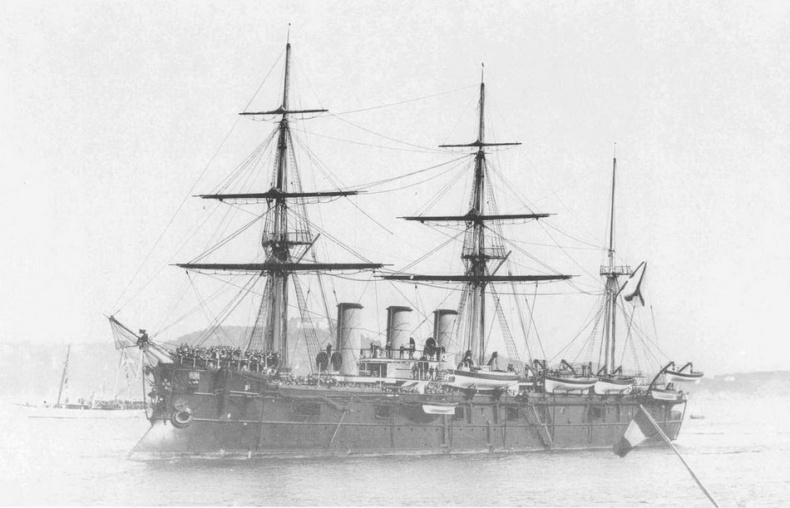

В Пирее. 1890 г.

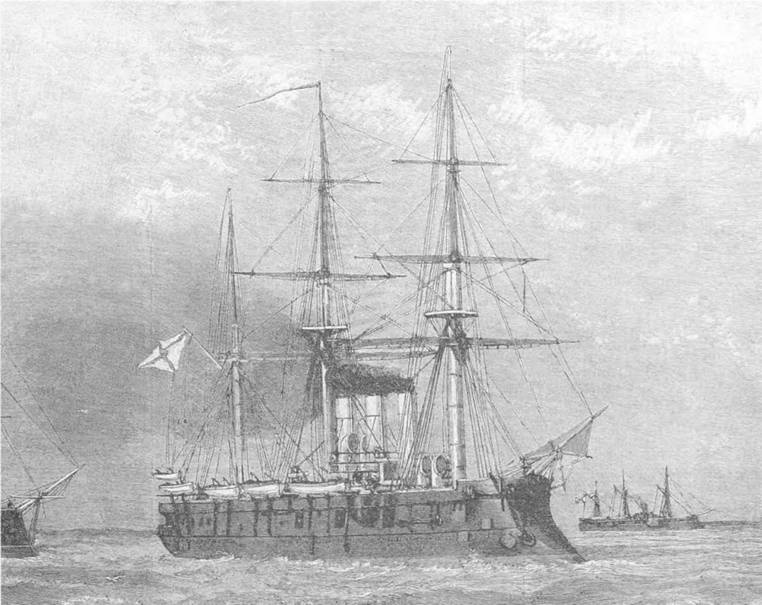

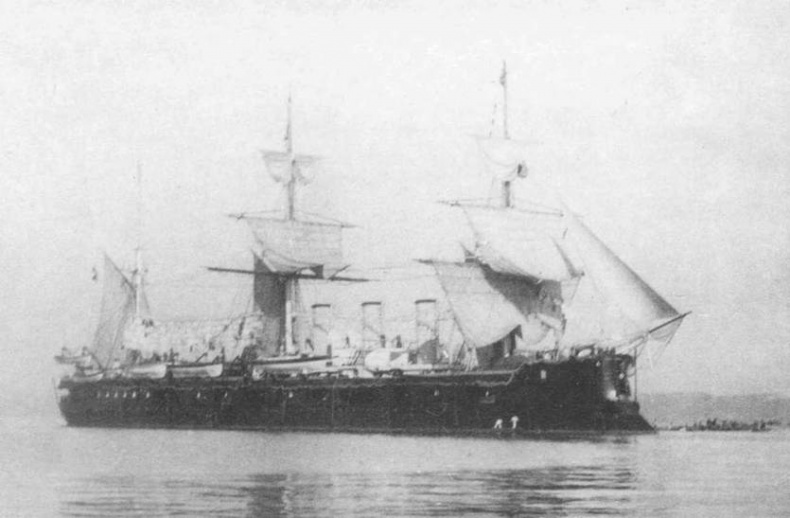

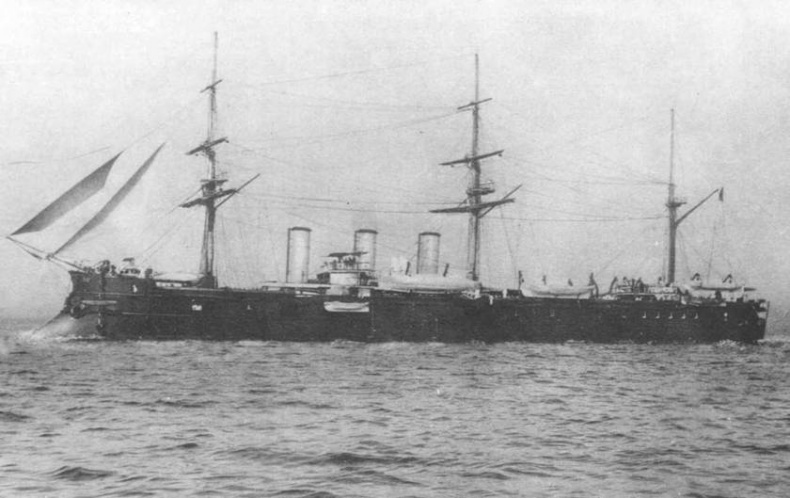

В плавании под парусами

Во время парусных учений

Корабельный оркестр

Во время артиллерийских учений

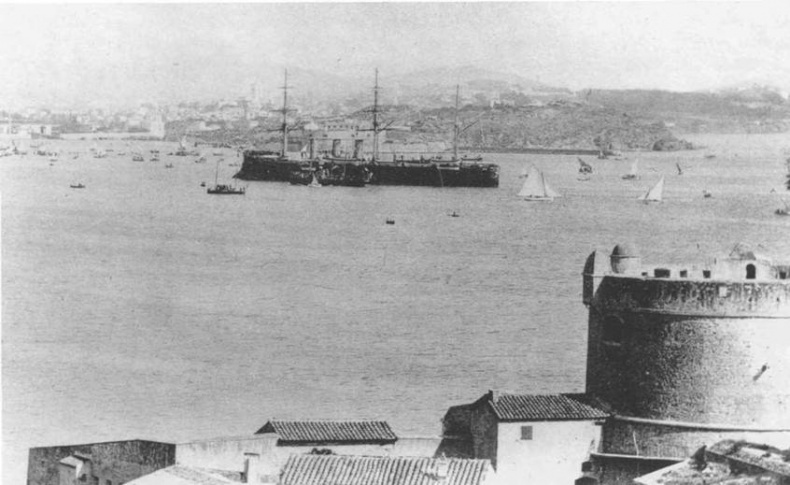

В Тулоне. 1890-е гг.

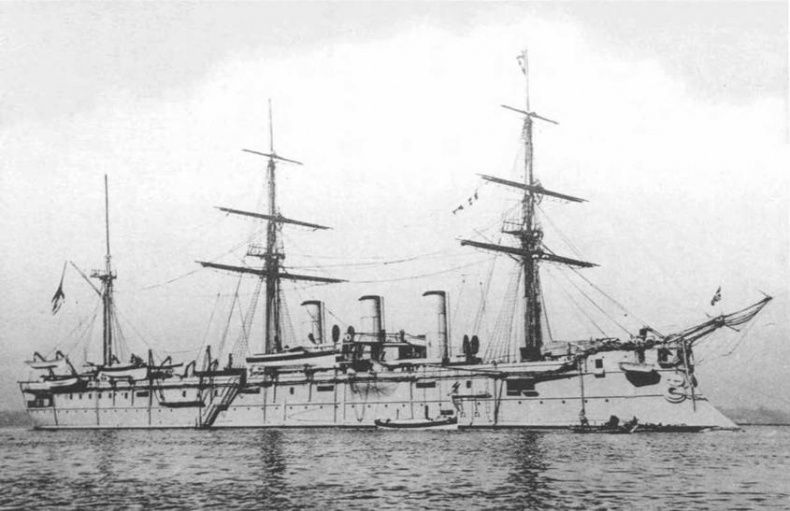

В Средиземном море
