Официальная табличная дальность — 4738 м, баллистическая дальность (без самоликвидатора) — 6700 м при угле возвышения +45°. Дальность по самоликвидатору — 5000 м. Наклонная дальность, обеспечиваемая прицелом, — 4000 м.

Большую роль сыграло ОКБ-43 в создании авиационного оборонительного вооружения бомбардировщиков. С октября 1945 г. ОКБ-43 в сотрудничестве с НИИ-627 вели проектирование системы «Звезда» — оборонительной системы вооружения четырехмоторного бомбардировщика Ту-4 с 20-мм пушками Б-20Э,

На Ту-4 были установлены четыре пушечные турели с двумя пушками Б-20Э и одна кормовая установка с тремя пушками Б-20Э. Синхронная следящая система управления пушечными установками управлялась дистанционно из герметичных кабин, один стрелок мог управлять двумя-тремя установками.

Все пушки имеют автоматическую перезарядку.

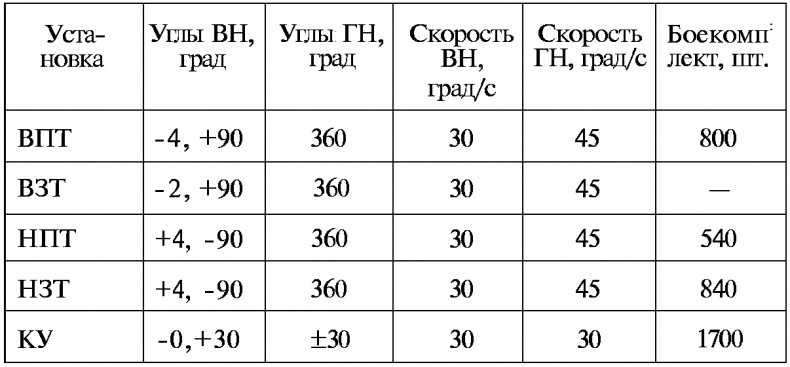

Таблица 52. Данные установок с 20-мм пушками Б-20Э

Вес турели: без пушек и боекомплекта — 191,0 кг

с пушками и боекомплектом — 412,4 га

Вес кормовой установки: без пушек и боекомплекта — 227,0 кг

с пушками и боекомплектом — 668,0 кг

Диаметр обтекателя кормовой установки — 1020 мм

Общий боекомплект на ТУ-4 — 5297 патронов

Режимы стрельбы: непрерывная очередь 250–280 выстрелов ведет к перегреву пушки — температура превышает 330 °C. После двух-трех таких стрельб ствол деформируется.

Допустимый режим: 100–130 выстрелов и перерыв 10–12 минут.

Существенным недостатком Б-20 было очень слабое действие снаряда, поэтому приняли решение вооружать бомбардировщики 23-мм пушками, вес снаряда которых в два раза превосходил вес снаряда Б-20.

Летом 1949 г. на Ту-4 прошли летные испытания системы «Звезда», состоявшей из пяти башен с десятью 23-мм пушками НС-23, которая и стала последней системой вооружения Ту-4. Позже 10 пушек НС-23 по схеме «Звезда» Туполев предполагал установить на стратегический бомбардировщик Ту-80. Но в серию винтомоторный Ту-80 не пошел. Началась эра реактивных бомбардировщиков!

Затем в ОКБ-43 было спроектировано оборонительное вооружение реактивного бомбардировщика Ту-16. На первом отечественном стратегическом реактивном бомбардировщике Ту-16 установили семь 23-мм пушек АМ-23. Из них одна была установлена неподвижно в носу самолета, две — в верхней установке ДТ-В7, две — в нижней ДТ-Н7с и две — в кормовой ДК-7. Пушка конструкции Афанасьева — Макарова изготавливалась в Туле на заводе № 535, а пушечные установки — на заводе № 43 Минавиапрома.

Первые заводские летные испытания оборонительного вооружения были проведены в 1953 г. — начале 1954 г. и закончились неудачно. В значительной степени это было связано с плохой работой прицельных станций — оптической ПС-48ММ и радиолокационной «Аргон».

Новая серия испытаний была проведена с октября 1954 г. по май 1955 г. Пушечные установки получили новую оптическую прицельную станцию ПС-53 и доработанную «Аргон». Система управления стрельбой получила новый прицельно-вычислительный блок ПВВ-53В, который мог управлять стрельбой по целям на дальность от 200 до 2000 метров (вместо 180–1200 м у ПС-48ММ).

В ходе испытаний было установлено, что пушечные установки могут поражать противника в задней полусфере на дальности до 2 км в секторе…90° по горизонту и +85° вверх, и —70° вниз при визуальной видимости истребителей в секторе…35° по горизонту и…35° по вертикали с использованием РЛС «Аргон».

РЛС «Аргон» обнаруживала не только истребители, но и работу радиолокационных прицелов истребителей (например, РП-1) и наводилась на них.

По замечаниям комиссии при прицеливании в задней полусфере в секторах…35° по вертикали и горизонтали даже при условии хорошей видимости предпочтительно использовать «Аргон» вместо оптического прицела.

Но чувствительность «Аргона» имела и свои недостатки. Так, когда РЛС работала в режиме свободного поиска, а Ту16 пролетал над городом Сталинградом на высоте 6–8 км, станция «захватывала» промышленные объекты.

Пушки АМ-23 оказались самыми лучшими оборонительными пушками, выполненными по классической схеме, ими вооружили и следующий бомбардировщик Туполева — Ту-95. Самолеты Ту-95, Ту-95М и Ту-95К-20 были вооружены шестью пушками АМ-23 в трех установках: верхней ДТ-В12, нижней ДТ-Н12-С и кормовой ДК-12 (рис. 9.8).

Рис. 9.8. Оборонительное вооружение бомбардировщика Ту-95: а) Кормовая установка ДК-12; б) Кормовая установка ДК-12 со снятыми полусферами обтекателя.

Верхняя установка ДТ-В12 размещалась в средней части самолета вне герметической носовой кабины и служила для кругового обстрела верхней полусферы.

Управление установкой дистанционное, электрическое, осуществлялось в виде основного управления с верхней прицельной станции и в виде вспомогательного управления с кормовой оптической прицельной станции или от радиолокационной прицельной станции ПРС-1.

В походном положении с целью уменьшения лобового сопротивления верхняя установка опускалась в специальную шахту фюзеляжа самолета. Спуск и подъем установки происходили с помощью специального гидравлического устройства, входящего в общую гидросистему самолета. Величина спуска — 240 мм. Время подъема установки — 3 с, время спуска — 5 с.

Устройство остальных установок было близко по конструкции.

На бомбардировщике Ту-95 имелось 4 прицельных поста: верхний, кормовой и два блистерных (левый и правый). Верхний пост был оборудован станцией кольцевого типа, имеющей круговое вращение по горизонту. Остальные посты оборудованы станциями стоечного типа с ограниченными углами поворота. Прицельные станции кольцевого и стоечного типов позволяли определять дальность на дистанции от 200 до 2000 м.

Радиолокационная прицельная станция ПРС-1 «Аргон» работала в зоне наиболее вероятных атак истребителей:…35° по азимуту и углу наклона. Станция ПРС-1 обнаруживала цель независимо от условий видимости на дальностях до 4000–5000 м при автономной работе или при наводке от оптической прицельной станции.

После захвата цели ПРС-1 осуществляла ее автоматическое сопровождение, введя. исходные данные в автоматы управления воздушной стрельбой (ABC-153) и на пушечные установки. На дистанциях от 200 до 2000 м ПРС-1 выдавала дальность до цели точнее, чем стрелок при работе с оптической прицельной станцией, особенно на больших дальностях. Максимальная погрешность по дальности составляла менее 70 м. Ближе 200 м у ПРС-1 была «мертвая» зона. ПРС-1 могла управлять всеми тремя пушечными установками самолета Ту-95.

С начала 1960-х годов самолеты Ту-95К-20, Ту-95РЦ и последующие модификации получили станции «Криптон», разработанные ЦКБ-111 ГКРЭ.
