Конструктивно самолёт представляет собой среднеплан с трапециевидным крылом, трёхстоечным шасси с носовым колесом и двухбалочным хвостовым оперением.

Фюзеляж состоит из двух симметричных половин, стыкующихся в процессе производства вдоль вертикальной плоскости. Носовая часть-деревянной конструкции, центральная — цельнометаллической. Поперечный набор включает три силовых шпангоута. Шпангоут № 1 имеет бронеперегородку, к нему на раме крепится передняя стойка шасси. Носовая часть оборудована быстросъёмной панелью для доступа к оборудованию и тыльной стороне приборной панели. Шпангоут № 2 также оснащён бронеперегородкой, к нему крепятся боковины воздухозаборников. На шпангоуте № 3 смонтирована противопожарная перегородка. К нему болтами крепятся трубчатая рама двигателя и силовые лонжероны полукрыльев.

Кабина лётчика — герметическая, наддув её — от компрессора двигателя. Пилот сидит в металлическом кресле с чашкой под парашют. Фонарь состоит из козырька и сдвижной секции. Остекление — двухслойное, с воздушной полостью. В козырек вмонтировано бронестекло. Для борьбы с обледенением лобового стекла в кабине смонтирован ручной насос для подачи на него спиртовой смеси.

За кабиной лётчика, под фонарём, находятся радиостанция и патронные ящики. В нижней части фюзеляжа под кабиной пилота установлены четыре 20-мм пушки. В районе силовой установки смонтированы два быстросъёмных обтекателя и четыре шарнирных лючка для осмотра двигателя.

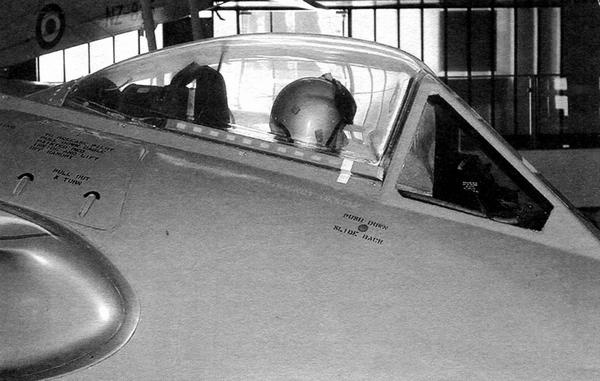

^{Фонарь кабины «Вампира» F.3.}

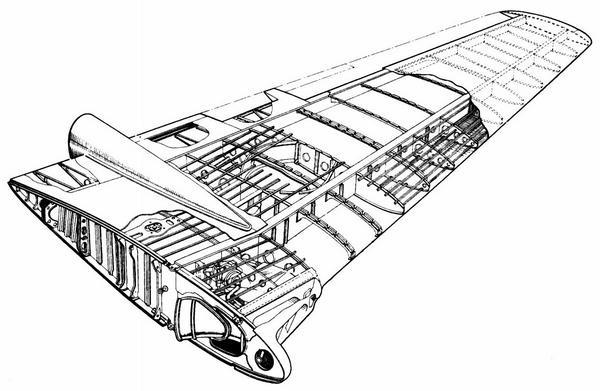

^{Конструкция крыла.}

Крыло имеет явно выраженное сужение в плане, а также уменьшение относительной толщины от корня к законцовкам. В его конструкции использован, в основном, алюминиевый сплав «Алклед». Продольный набор включает главный и вспомогательный лонжероны, а также стрингеры. Поперечный набор состоит из нервюр профиля NPL, оптимизированного для высоких дозвуковых скоростей. К главному лонжерону двутаврового сечения крепятся хвостовые балки, к заднему-элероны, снабжённые сервокомпенсаторами, посадочные щитки и аэродинамические тормоза. Щитки четырёхпозиционные, могут отклоняться на угол до 80°. Аэродинамические тормоза оригинальной конструкции: ось их вращения проходит не у передней кромки, а примерно на трети хорды щитка. За счёт такого расположения оси щитки при выпуске выступают по обе плоскости крыла — верхней и нижней. Выпуск аэродинамических тормозов возможен на скоростях до 800 км/ч.

^{Посадочный щиток в выпущенном положении.}

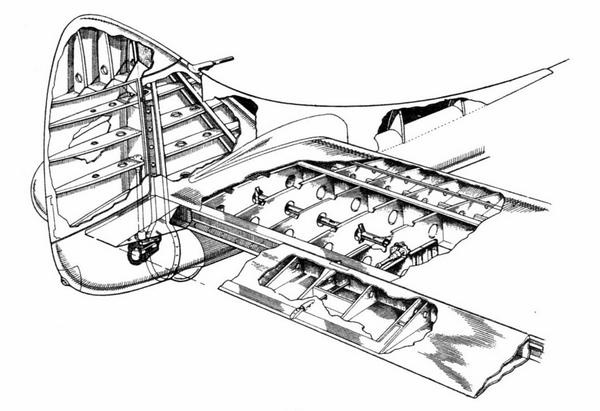

^{Конструкция хвостового оперения T.11.}

В корневой части крыла проходят каналы воздухозаборников двигателя. На ней же расположены воздухозаборники системы наддува кабины и охлаждения отсека вооружения.

Хвостовое оперение — двухкилевое, кили соединяются стабилизатором. На левом киле смонтирована трубка ПВД. Руль высоты оснащён сервокомпенсатором. На рулях поворота установлены компенсаторы, предварительно выставляемые на земле и не регулирующиеся в полёте.

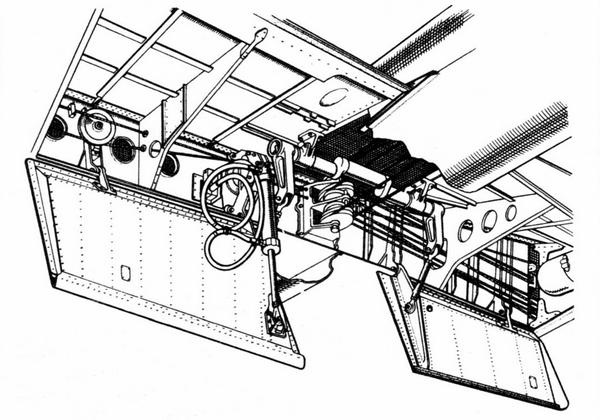

^{Ниша для уборки колеса и закрывающий её щиток.}

Шасси — трёхопорное, все стойки одноколёсные, с пневмо-масляными амортизаторами «Локхид». Колёса и покрышки фирмы «Дэнлоп». Передняя стойка самоориентирующаяся, без демпфера колебаний. Роль демпфера выполняет специально спрофилированная покрышка переднего колеса. Основные колёса оснащены тормозами с приводом от воздушной системы. Шасси в полёте убирается гидроприводом. Передняя стойка укладывается в фюзеляж назад, основные — в крыло по размаху, по направлению к законцовкам, при этом колёса полностью прикрываются щитками. Время выпуска шасси — 2,5 с.

Силовая установка — ТРД «Гоблин» с центробежным компрессором. На большей части F.1 монтировался «Гоблин» 2 тягой 1400 кг. Особенность конструкции «Вампира» — отсутствие удлинительной трубы за соплом.

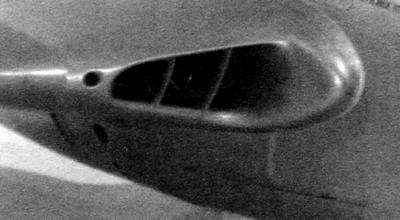

^{Левый воздухозаборник двигателя.}

^{Основная опора шасси.}

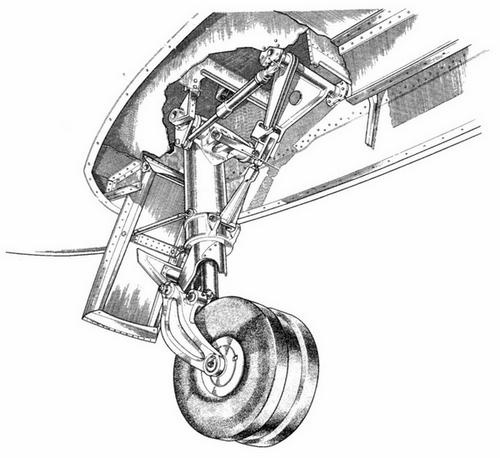

^{Носовая опора шасси.}

Топливная система модификации F.1 включает три топливных бака: фюзеляжный ёмкостью 436 л и два крыльевых по 241 л каждый, а также расходный бак с отсеком отрицательных перегрузок ёмкостью около 9 л. Топливо подаётся в двигатель основным топливным насосом с приводом от двигателя. Имеется также насос подкачки с электроприводом. Топливо в баках находится под давлением воздуха, отбираемого от компрессора двигателя.

Система управления самолётом — мягкая, тросовая. В кабине установлены ручка управления и педали.

Гидравлическая система питает гидроприводы системы уборки-выпуска шасси, посадочных щитков и воздушных тормозов. Источником давления служит гидронасос с приводом от двигателя с рабочим давлением около 180 кг/см². В качестве аварийного источника давления используется ручная помпа, установленная в кабине.

Напряжение в электросети самолёта — 24 В. Источниками тока являются генератор типа O2 мощностью 3000 Вт на двигателе и два аккумулятора типа C ёмкостью по 40 а*ч. Истребитель несёт комплект аэронавигационных огней и имеет подсветку в кабине.

Радиооборудование самолёта включает радиостанцию TR.1934 и приёмопередатчик CPO R.3132. Антенна — штыревая, установлена на задней части фюзеляжа. В носовой части за застеклённым окном расположена кинокамера G.45. Для пилота предусмотрено кислородное оборудование: прибор Mk.11, баллон Mk.5C и маска.
