Pz.IVE — лобовая броня корпуса 30-мм плюс дополнительна 30-мм броневой лист. Лобовая броня башни — 30-мм, иска пушки — 35 — 37 мм. Установлены новые командируя башенка и шаровая установка курсового пулемета. Боевая масса 21 т. Изготовлено 223 единицы.

Pz.IVF(F1) — последняя модификация с короткоствольной пушкой. Прямая лобовая плита корпуса с курсовым пулеметом. Командирская башенка новой конструкции. Одностворчатые люки в бортах башни заменены двухстворчатыми. Лобовая броня толщиной 50 мм. Изготовлено 462 единицы.

PZ.IVF2 — 75-мм пушка KwK 40 с длиной ствола 43 калибра, левая масса 23,6 т. Изготовлено 175 единиц.

Pz.IVG (Sd.Kfz. 161/1) —двухкамерный дульный тормоз пушки. Танки поздних выпусков вооружались 75-мм пушкой KwK 40 : длиной ствола 48 калибров, дополнительной броневой плитой в лобовой части корпуса толщиной 30 мм и 1450-кг "восточными гусеницами". Изготовлено 1687 единиц.

Pz.IVH (Sd.Kfz. 161/2) — 75-мм пушка KwK 40 с длиной ствола 48 калибров. Антенна радиостанции перенесена с борта корпуса на его корму. Установлены противокумулятивные 5-мм экраны. Командирская башенка нового типа с зенитной установкой пулемета MG 34. Вертикальный кормовой лист корпуса. Изготовлено 3960 единиц.

Pz.IVJ (Sd.Kfz. 161/2) — технологически и конструктивно упрощенный вариант Pz.IVH. Ручной привод поворота башни. Поддерживающие катки без резиновых бандажей. Увеличенная емкость топливных баков. Изготовлено 1758 единиц.

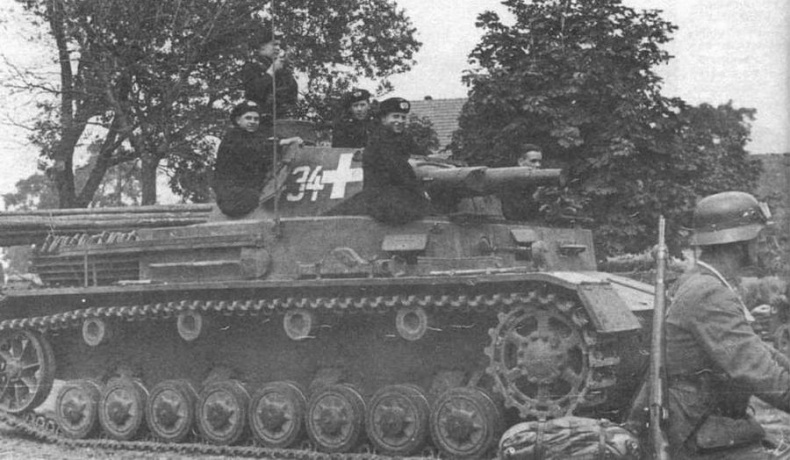

Средний танк Pz.IV Ausf.A 1-й танковой дивизии (I.Panzer-Division). Польша, сентябрь 1939 тощ

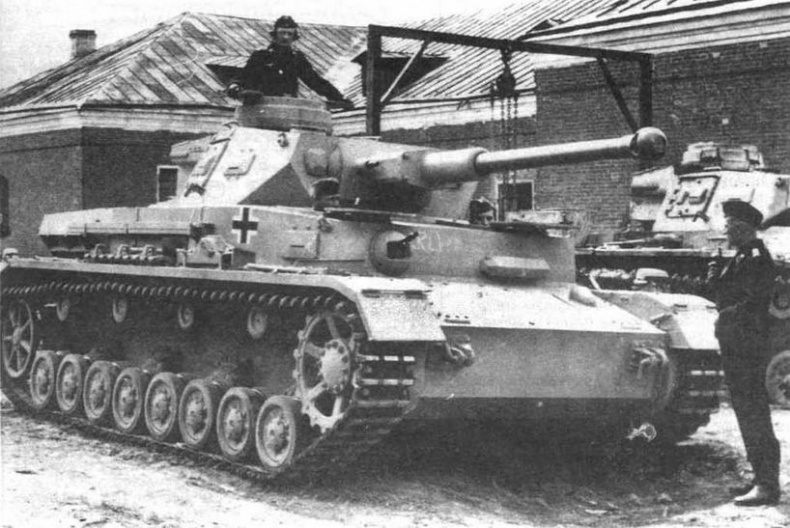

Средний танк Pz.IV Ausf.FI Судя по наличию смотровых приборов заряжающего на лобовом и правом бортовом листах башни, эта машина переоборудована из танка модификации F1

Pz.IV принимали участие во всех военных операциях, начиная с аншлюсса Австрии и захвата Судетской области и заканчивая боями в Берлине в 1945 году. Накануне вторжения в Польшу в войсках имелось 211 танков Pz.IV модификаций А, В, С, а к началу боевых действий на Западе — 290. Эти танки были в основном сконцентрированы в дивизиях, действовавших на направлениях главных ударов. В 7-й танковой дивизии генерала Роммеля, например, насчитывалось 36 Pz.IV.

К началу операции "Барбаросса" Вермахт располагал 439 танками Pz.IV, к концу 1941 года 348 из них оказались потеряны. Pz.IV, вооруженные короткоствольными пушками, не могли эффективно бороться с советскими средними и тяжелыми танками. Лишь с появлением длинноствольной модификации положение выровнялось. К середине 1943 года Pz.IV стал основным немецким танком на Восточном Фронте. В операции "Цитадель" они составляли почти 60% танков, принимавших участие в боевых действиях.

В Северной Африке, вплоть до капитуляции германских аойск. Pz.IV успешно противостояли всем типам танков союзников.

Последними крупными операциями немецкой армии с участием Pz.IV стали контрнаступление в Арденнах в декабре 1944 года и контрудар 6-й танковой армии СС в районе озера Балатон в январе — марте 1945-го, закончившиеся провалом. Только в течение января 1945 года было подбито 287 Pz.IV, из них восстановлено и возвращено в строй 53 машины.

Pz.IV принимали участие в боевых действиях до последних дней войны, в том числе в уличных боях в Берлине, на территории Чехословакии бои с участием танков этого типа продолжались вплоть до 12 мая 1945 года. Согласно немецким данным, за время войны, по 10 апреля 1945 года. Безвозвратные потери танков Pz.IV составили 7636 единиц.

Помимо Германии Pz.IV состояли на вооружении в Венгрии (74 — 104 шт.), Румынии (142), Болгарии (97), Финляндии (14) и Хорватии. Кроме того, некоторое количество боевых машин этого типа закупили Испания и Турция.

На базе Pz.IV строились самоходно-артиллерийские установки, командирские танки, машины передовых артиллерийских наблюдателей, эвакуационные тягачи и мостовые танки.

В послевоенный период Pz.IV состояли на вооружении в Чехословакии, Испании, Финляндии, Франции, Турции, Болгарии и Сирии.

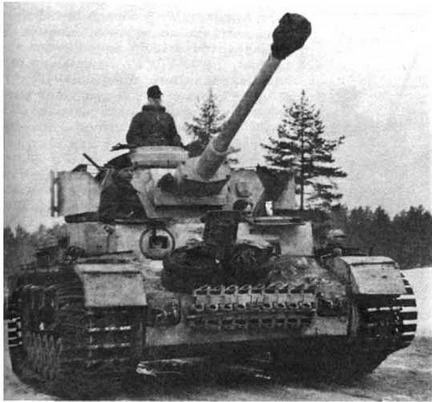

Pz.IV Ausf.G поздних выпусков, оснащенный "восточными гусеницами" (Ostkette) с насадкам и уширителями. По этой причине на машине не установлены бортовые экраны. Танк из состава моторизованной дивизии "Фельдхернхалле" (Feldherrnhalle), Восточный фронт, зима 1943/1944 года

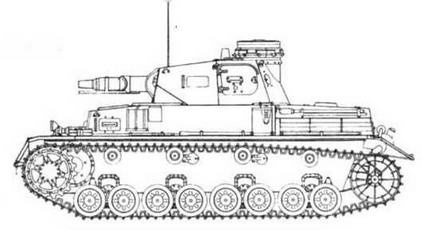

Pz.IVC

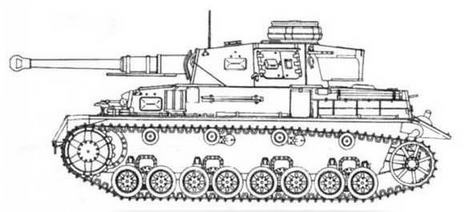

Pz.IVF2

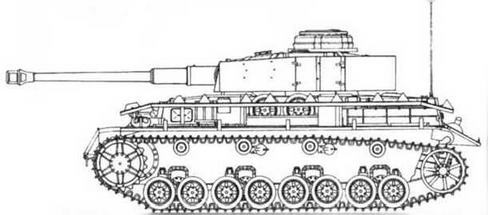

Pz.IVH

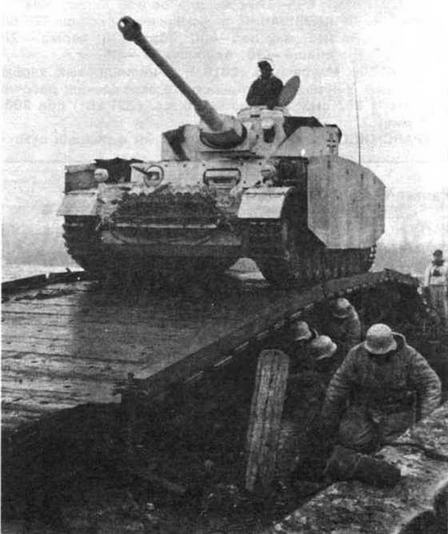

Средний танк Pz.IV Ausf.H

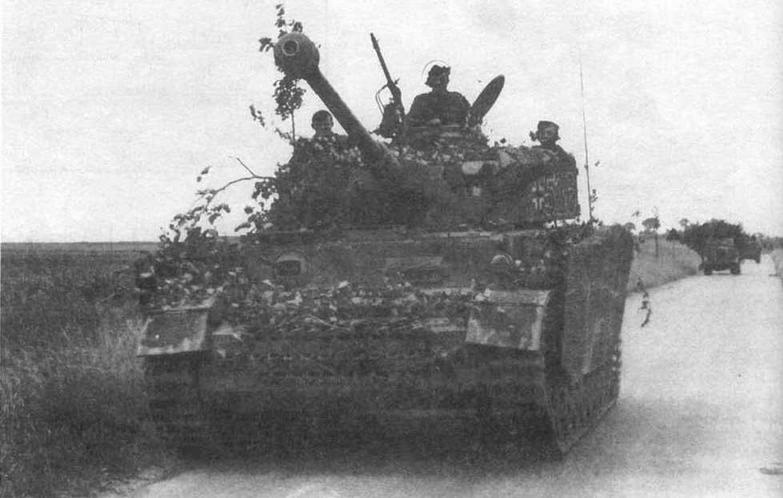

Средний танк Pz.IV Ausf.H 12-й танковой дивизии СС "Гитлерюгенд" (12.SS- Panzer-Division "Hitlerjugend") на подступах к Кану. Нормандия, нюнь 1944 года

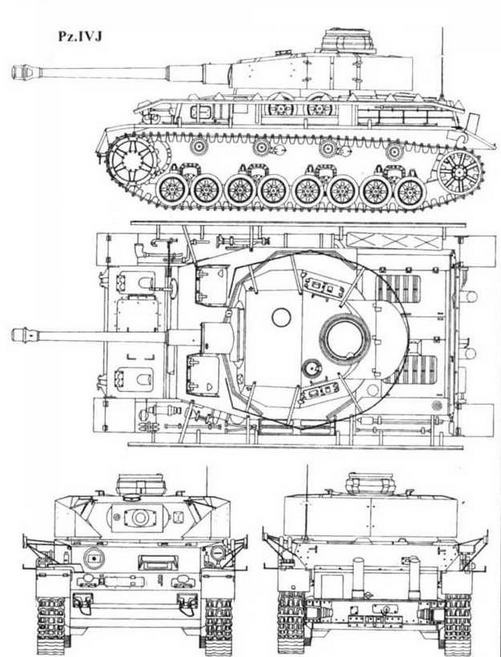

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz.IVJ

БОЕВАЯ МАССА, т: 25.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 7015, ширина — 2880, высота —2680, клиренс —400.

ВООРУЖЕНИЕ: 1 пушка KwK 40 калибра 75 мм и 2 пулемета MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 80 — 87 артвыстрелов и 2700 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел TZF 5/1. БРОНИРОВАНИЕ, мм: лоб —80; борт —30; корма —20; крыша —16; днище — 10; башня — 30 — 80.

ДВИГАТЕЛЬ: Maybach HL 120TRM, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; рабочий объем 11 867 см³; мощность 300 л.с. (221 кВт) при 3000 об/мин.

ТРАНСМИССИЯ: трехдисковый главный фрикцион сухого трения, пятискоростная планетарная коробка передач, планетарный механизм поворота, бортовые передачи. ХОДОВАЯ ЧАСТЬ: восемь обрезиненных опорных катков малого диаметра на борт, сблокированных попарно в четыре тележки, подвешенные на четвертьэллиптических листовых рессорах; ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); четыре обрезиненных поддерживающих катка; в каждой гусенице 99 траков шириной 400 мм.
