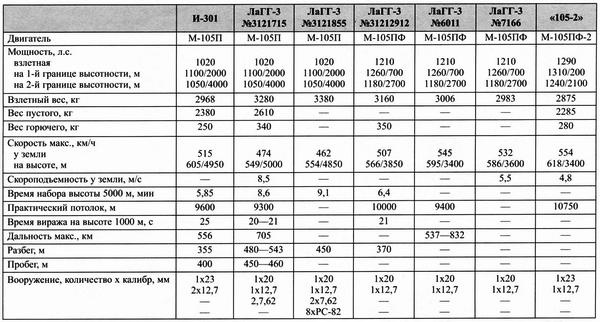

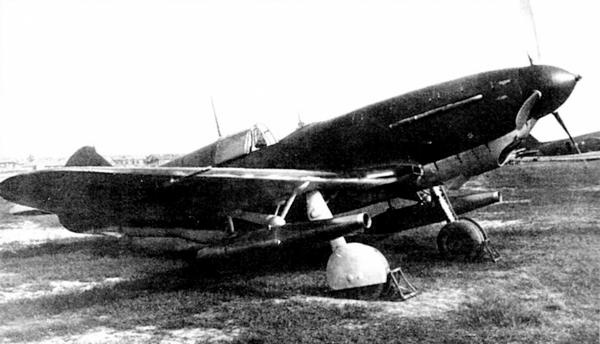

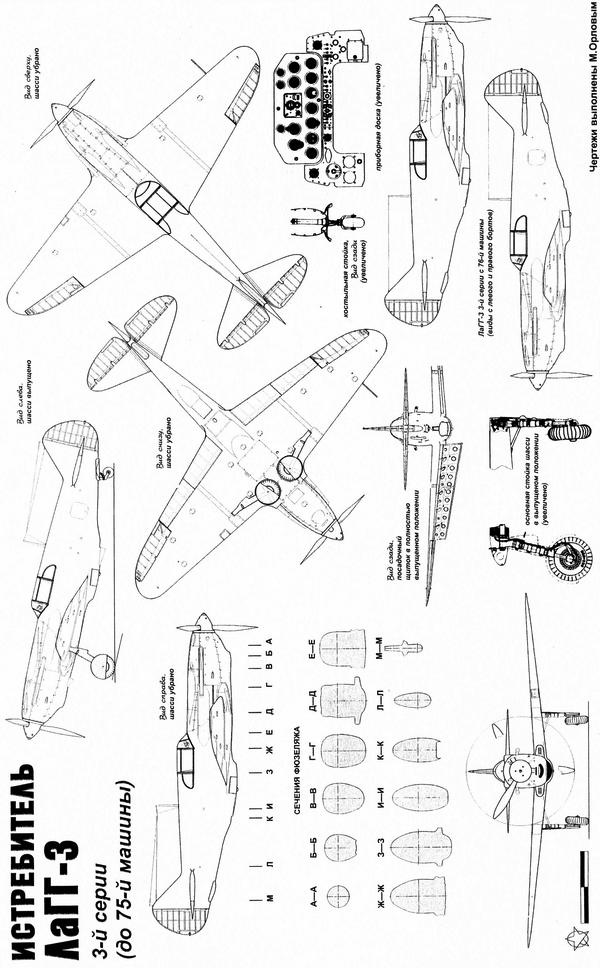

Основным конструкционным материалом цельнодеревянного самолёта ЛаГГ-3 была сосна, детали из которой соединялись клеем ВИАМ-Б-3.

Крыло, набранное из двояковыпуклых несимметричных профилей NACA-23016 (в корне) и NACA-23010 (в консолях) относительной толщиной 16 и 10 % соответственно, технологически делилось на центроплан и две двухлонжеронные консоли с работающей фанерной обшивкой. Угол поперечного V крыла — 6,5°. К торцевой металлической нервюре центроплана крепились основные опоры шасси. Между лонжеронами центроплана были выклеены из фанеры кессоны для бензобаков, а в передней части находились купола (ниши) для колёс шасси.

К консолям крепились посадочные щитки с углами отклонения 15° на взлёте и до 50° — на посадке, а также элероны типа «Фрайз» с дюралевым каркасом, обшитым перкалем. На левом элероне имелся триммер.

Компоновочная схема истребителя ЛаГГ-3:

1 — винт ВИШ-61П; 2 — расширительный бачок; 3 — резервуар гидросистемы; 4 — мотор М-105ПА; 5 — пулемёт ШКАС; 6 — гидроаккумулятор; 7 — пулемёт БС; 8 — патронный ящик пушки ШВАК; 9 — маслобак; 10 — прицел ПБП-1а; 11 — кресло пилота; 12 — аккумулятор 12А5; 13 — кислородный баллон; 14 — баллон со сжатым воздухом; 15 — гнездо для подъёма хвостовой части самолёта; 16 — весовой балансир руля направления; 17 — триммер руля направления; 18 — хвостовой навигационный огонь (белый); 19 — хвостовое колесо; 20 — радиопередатчик РСИ-4; 21 — фотоаппарат АФА-И (только для варианта разведчика); 22 — совок регулирования потока воздуха; 23 — водяной радиатор; 24 — пушка ШВАК; 25 — бензобак; 26 — патронный ящик пулемёта БС; 27 — совок регулирования потока воздуха; 28 — маслорадиатор; 29 — трубка Вентури.

Фюзеляж собирался из металлической передней фермы и деревянного монокока, выполненного зацело с килем. Каркас монокока состоял из четырёх лонжеронов и набора шпангоутов. Фюзеляж и центроплан образовывали единое целое. Кабину пилота закрывал сдвижной фонарь, стопорящийся в открытом и закрытом положениях. Лётчика прикрывала бронеспинка толщиной 8,6 мм, защищавшая от прямого попадания пуль и осколков зенитных снарядов.

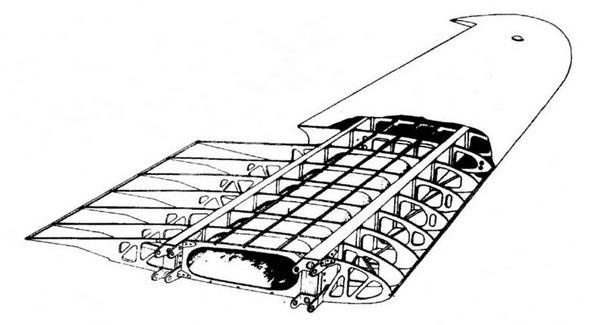

Конструкция консоли крыла.

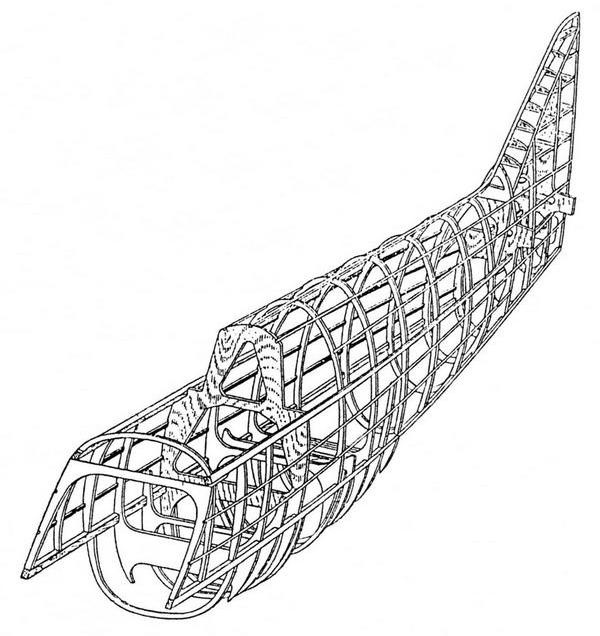

Каркас фюзеляжа.

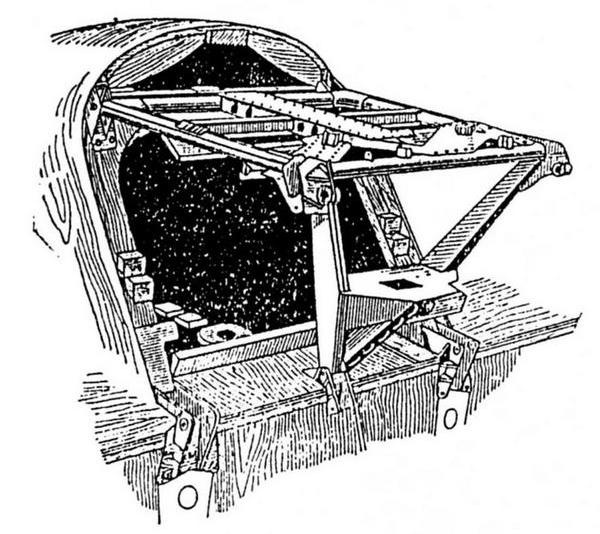

Лафет пулемётов и ферма крепления подкосов моторамы.

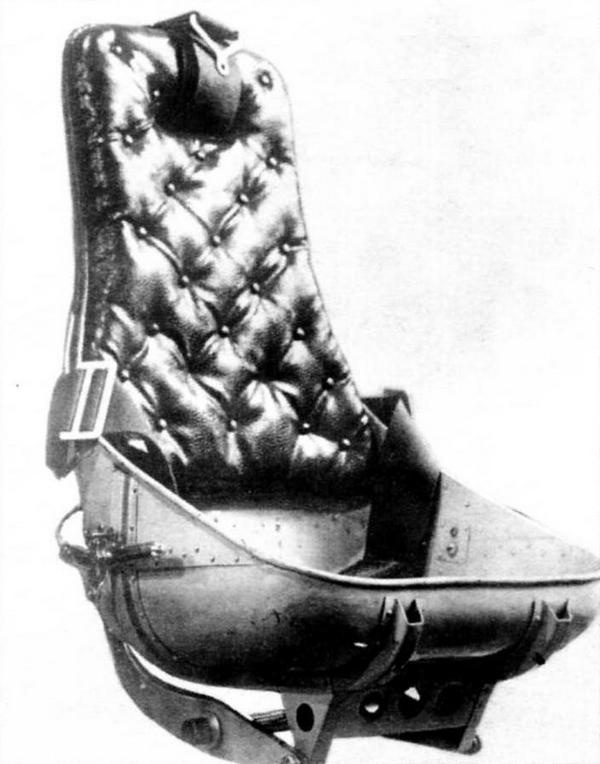

Кресло пилота.

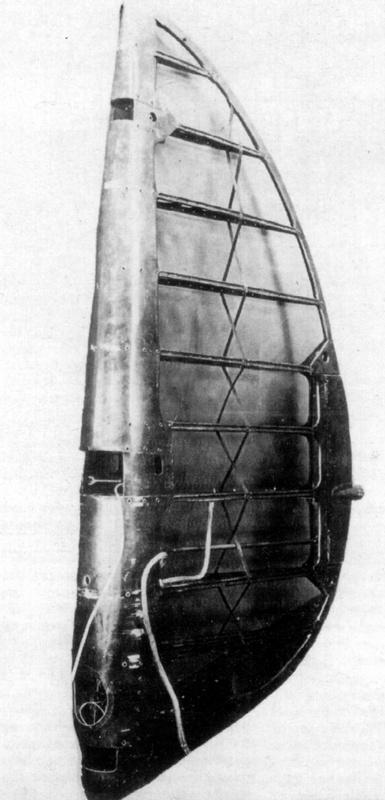

Руль направления.

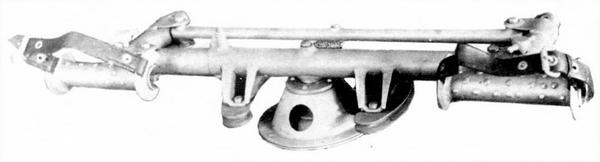

Педали ножного управления.

Горизонтальное оперение — свободнонесущее. Стабилизатор — двухлонжеронный, деревянный, с фанерной работающей обшивкой. Его две половины крепились к хвостовой части фюзеляжа. Руль высоты с триммером имел дюралевый каркас, обшитый полотном, и тоже состоял из двух половин.
