Промышленный гусеничный трактор «Коммунар», который Харьковский паровозостроительный завод (ХПЗ) им.Коминтерна начал выпускать с 1924 года по образцу немецкого трактора «Ганомаг ВД-50», с конца 1920-х годов широко использовался в Красной Армии для буксировки новых тяжелых артсистем, неподъемных конной тягой. С учетом его основного применения завод непрерывно поднимал мощность двигателя и скорость движения, доведя их в последней модификации «3-90» до 90 л.с. и 15 км/ч. Но это был уже предел для устаревшей машины. К тому же она перестала устраивать артиллеристов по своим тяговым свойствам, подвижности, надежности, удобству применения. Армии требовался специальный быстроходный средний гусеничный тягач для буксировки орудий массой до Ют, а также для выполнения в войсках тяжелых транспортных работ. В 1930 году по заданию Главного артиллерийского управления ХПЗ начал разработку такого тягача под руководством Б.Н.Воронкова (ведущие конструкторы Д.М.Иванов, Д.Ф.Бобров). К 7 ноября 1931 года на заводе построили три опытных образца.

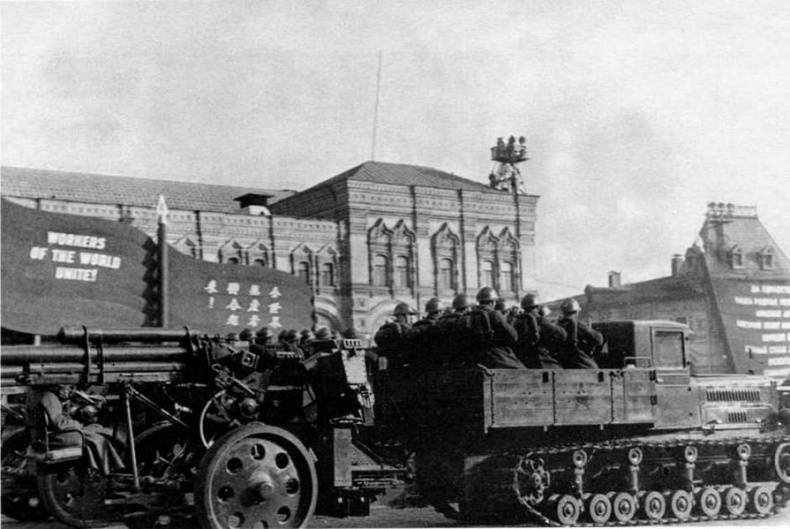

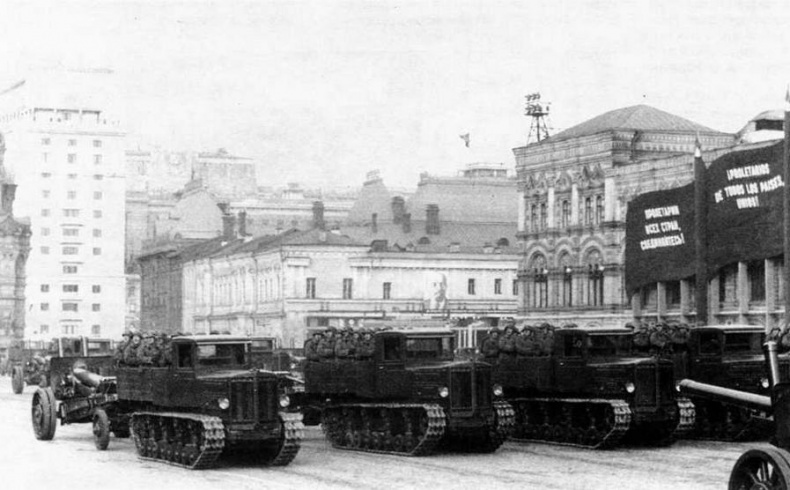

На Красной площади — тягачи «Коминтерн» со 122-ми корпусными пушками А-19. Москва, 7 ноября 1938 г.

Тягач, названный «Коминтерн», развивал скорость до 18 км/ч, имел новую подвеску и ходовую часть, однако при небольшой массе (7 т) и мощности (65 л.с.) показал недостаточную силу тяги. К тому же у него, как и у «Коммунара», отсутствовали грузовая платформа, лебедка и закрытая кабина. После полигонных испытаний, проведенных в 1932 году, доводкой тягача занималась в тракторноконструкторском бюро (ТРК) бригада во главе с Н.Г.Зубаревым (Б.Н.Воронков перешел на ХТЗ), куда также вошли инженеры А.Г.Гулита и В.П.Каплин. На «Коминтерн» установили оригинальный, специально разработанный двигатель увеличенной мощности, ходовую часть и подвеску использовали от танка Т-24, ранее выпускавшегося заводом, повысили скорость и силовой диапазон в трансмиссии, установили кабину автомобильного типа для экипажа и платформу для перевозки орудийного расчета, боекомплекта и снаряжения. Впервые в отечественной практике на тягаче была применена лебедка с тяговым усилием, сопоставимым с массой прицепа, и он стал соответствовать всем предъявленным тогда артиллеристами требованиям к быстроходной гусеничной машине для выполнения тяжелых транспортных работ в условиях бездорожья и вскоре был принят на снабжение Красной Армии.

С апреля и до конца 1934 года была выпущена первая установочная партия в 50 единиц. С 1935 года завод перешел к серийному производству. Из-за большого объема ручных подгоночных работ оно осуществлялось путем стендовой сборки, что позволяло выпускать от 25 до 32 тягачей в месяц. В параде на Красной площади «коминтерны» впервые приняли участие 1 мая 1937 года, а в ноябре из Севастополя в Китай морским путем было отправлено 30 машин.

Артиллерийский тягач «Коминтерн» имел классическую, очень удобную в работе и обслуживании компоновку грузового автомобиля, с передним расположением двигателя, последовательно установленными за ним кабиной, грузовой платформой и задними ведущими колесами. Внутри рамы под полом кабины и кузова располагались все агрегаты трансмиссии и тяговая лебедка (с выдачей троса назад). Двигатель «КИН» — оригинальный, четырехцилиндровый, рабочим объемом 15,095 л, четырехтактный, жидкостного охлаждения, верхнеклапанный, с двумя съемными головками — был нетребователен к топливу (работал на любом бензине, но предпочтительно на автобензине второго сорта и на смеси его с лигроином и керосином, так как имел степень сжатия всего 4,65) и хорошо заводился мощным электростартером или безопасной пусковой рукояткой с понижающим редуктором даже при низких температурах. Из-за своей переразмерности (масса с маховиком — около 1000 кг) и относительной тихоходности он отличался выносливостью и надежностью, свободно выдерживая все межремонтные пробеги (2000 км) даже в тяжелых армейских условиях. Карбюратор — типа «Солекс» (собственного изготовления ХПЗ), зажигание — от магнето с пусковым ускорителем. Система смазки была специально приспособлена для устойчивой работы на подъемах до 40°. Приводы всех вспомогательных агрегатов — шестеренные, каких-либо ременных передач, а следовательно и связанных с ними отказов, двигатель не имел. Подача топлива из баков производилась ручным воздушным насосом. С 1939 года дополнительно стал устанавливаться топливный насос ЗИС-5 с приводом от двигателя.

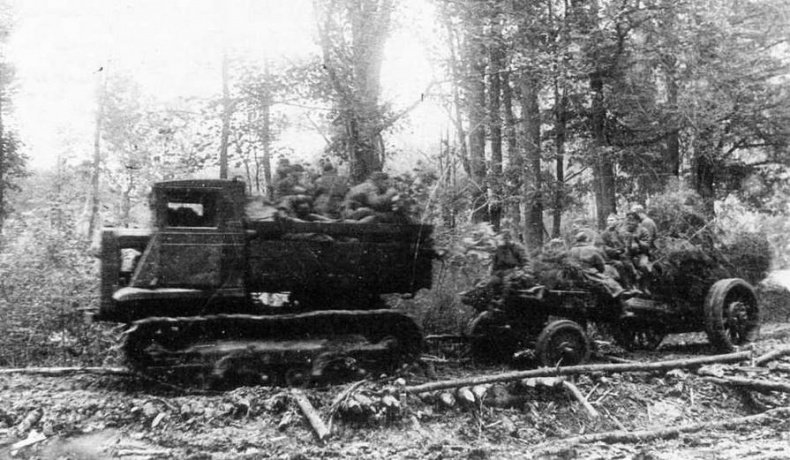

На буксире у «Коминтерна» — 76-мм зенитная пушка образца 1931 года на двухколесной повозке

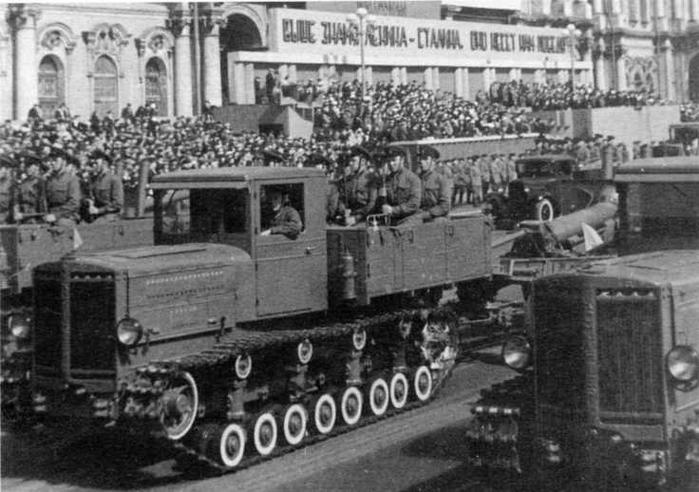

В парадном строю на площади Урицкого в Ленинграде — тягачи «Коминтерн» с корпусной артиллерией. Довоенное фото

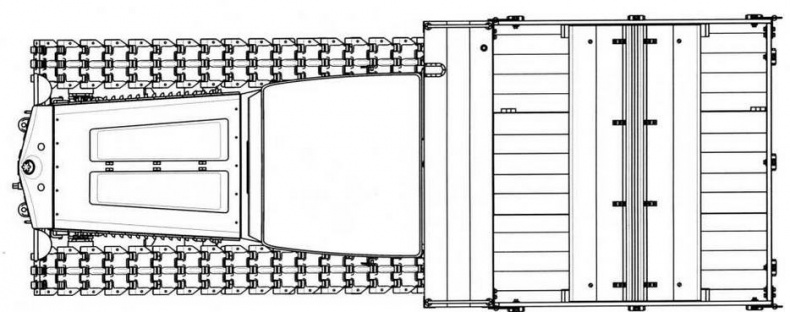

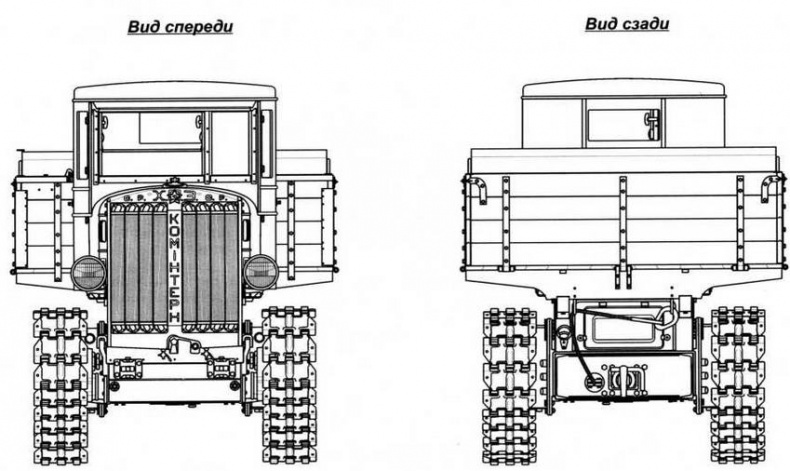

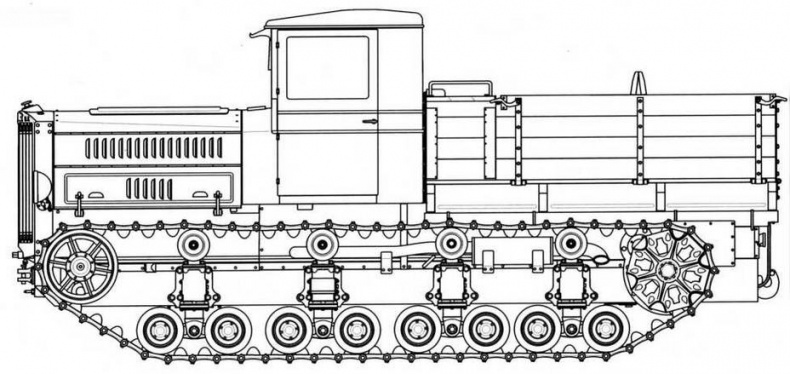

«Коминтерн»

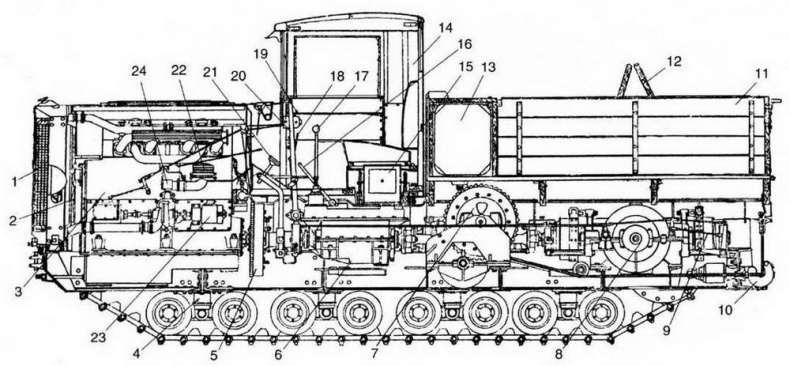

Компоновка тягача «Коминтерн» (фотокопия из учебного пособия):

1 — радиатор; 2 — вентилятор; 3 — двигатель; 4 — кронштейн подвески (свеча); 5 — главный фрикцион; 6 — коробка передач; 7 — лебедка; 8 — главная передача; 9— бортовой фрикцион; 10 — буксирный прибор; 11 — грузовая платформа; 12 — сиденья; 13 — топливный бак; 14 -кабина; 15 — аккумулятор; 16 — рычаг включения лебедки; 17 — рычаг коробки передач; 18 — тормозной рычаг лебедки; 19 — акселератор; 20 — рычаги управления; 21 — педаль главного фрикциона; 22 — воздухоочиститель; 23 — генератор; 24 — карбюратор «Солекс»
