Облегченный до 1383 кг вариант истребителя И-16 с двигателем М-25В. Разработан с учетом опыта боев в Испании. Главное отличие – капот ПАСА с «юбкой». Прототип испытывал Томас Сузи. Помимо прототипа, массу планера в экспериментальных целях снизили еще на нескольких истребителях.

Несколько И-16 оснастили колесами с дисками из сплава «Электрон» и облегченными пневматиками, а также капотами по типу используемых на самолете И-152 с индивидуальными выхлопными патрубками цилиндров. Доработки позволили облегчить конструкцию на 230 кг, однако ни одно из нововведений не внедрили на серийных машинах, исключая небольшое количество самолетов, предназначенных для пилотажных групп. Взлетная масса облегченных самолетов составляла 1490-1500 кг. Самолеты «Красной пятерки» не имели ряда приборов и вооружения. Эти машины выполняли полный вираж за 12.3 с. в то время как обычный И-16 – за 15 с. Исследования по снижению массы истребителя завершились в конце 1937 г.

Опытные самолеты не пошли в серию. Первой после типа 5 массовой моделью И-1 бегал вариант, вооруженный пушками. В апреле 1936 г. Поликарпов предложил проект И-16. вооруженного двумя пушками. Самолет получил обозначение И-16П (ЦКБ-12П). он стал последней конструкцией, созданный под эгидой ЦАГИ на заводе № 39. Вооружение И-16П состояла из установленных в крыле двух пушек ШВАК и двух пулеметов ШКАС. Пушки монтировались в центроплане, там где ранее устанавливались пулеметы, а пулеметы теперь ставились во внешних частях плоскостей крыла.

Испытания истребителя И-15П начались в сентябре 1936 г., а в 1937 г. самолет был запущен в серийное производство на заводе № 1 под обозначением И-16 тип 12.

С запуском в серию оснащенного двигателем М-25В и двумя синхронными пулеметами самолета И-16 тип 10 был пересмотрен состав вооружения на И-16П. Вариант с двигателем М-25 и двумя синхронными пулеметами получил обозначение И-16 тип 17; машины этой модификации в Испании прошли испытания в боевых условиях. Государственные испытания И-16 тип 17 завершились в Щелково в феврале 1939 г. В ходе испытаний отработали убирающееся лыжное шасси. Разработка лыжного шасси, не увеличивающего значительно лобового сопротивления самолета в полете оказалось довольно сложно проблемой, работу по созданию такого шасси для И-16 начались зимой 1935 – 1936 г.г.

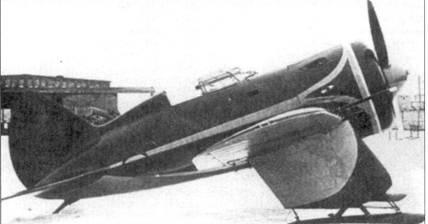

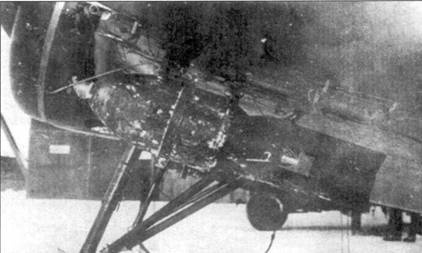

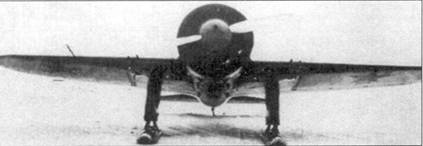

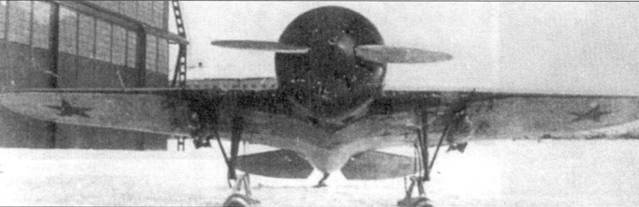

Лыжное шасси было установлено на истребитель И-16 постройки завода № 39 с двигателем М-22 в феврале 1939 г. Чтобы в убраном положении лыжи не выступали за обводы фюзеляжа в нижней части капота двигателя оборудовали специальные ниши. Испытания шасси проводились на самолетах с заводскими номерами 123904 и 123906. Механизм выпуска/уборки лыж работал надежно, но в серию его внедрять не стали. Истребители в строевых частях летали с лыжами и выпущенным шасси еще целых две зимы, хотя проблема была разрешена в 1938 г. Интересно, что И-16 постройки второй половины 1938 г. в капотах двигателей имелись ниши под лыжи.

Назревшая проблема увеличения мощности двигателя была преодолена в начале 1939 г. путем замены мотора М-25 на М-62 мощностью 830 л.с. Истребители с двигателями М-62 получили обозначение И-16 тип 18. Прежде чем началось их серийное производство. самолет успел принять боевое крещение.

Серийный выпуск истребителей И-16 на заводе №21:

Тип 5 169

Тип 10 508

Тип 12 12

Тип 17 27

Тип 15 352 (УТИ-4)

Авиабомба ФАБ-100 под крылом истребителя И-16 тип 5.

И-16 заводской номер 9211 с двумя подфюзеляжными бомбодержателями.

И-16 заводской номер 1021582 с двигателем М-25 И; самолет оснащен турбокомпрессором ТК-1.

И-16 заводской номер 9211, переоборудованный в самолет непосредственной авиационной поддержки наземных войск.
