На вооружении главной артиллерии линейного крейсера находилось шесть 381-мм орудий с длиной ствола 47 калибров (17900 мм) в трех двухорудийных башнях. Из них две линейно-возвышенные башни располагались в носовой части и одна в кормовой. Установки орудий имели угол склонения – 8° и угол возвышения +35°, что обеспечивало дальность стрельбы 36200 м (196 каб.). Орудия стреляли снарядами весом 760 кг с начальной скоростью 939 м/с. Боекомплект насчитывал 105 снарядов на орудие (всего 630 снарядов для всех орудий).

Артиллерия среднего калибра состояла из шести 150-мм орудий с длиной ствола 48 калибров (7200 мм) в трех двухорудийных башенных установках, которые спроектировали для эскадренных миноносцев. Две из них стояли по бортам в средней части, одна на надстройке перед задней башней орудий главного калибра. Боекомплект насчитывал 150 снарядов на орудие (общий боекомплект – 900 снарядов). Дальность стрельбы составляла 23500 м (126 каб.).

Вспомогательную артиллерию, предназначенную для стрельбы по морским и воздушным целям, ограничили восемью 105-мм универсальными орудиями с длиной ствола 65 калибров (6825 мм) и углом возвышения +80°. Четыре двухорудийные башенные установки стояли попарно на высоких барбетах в средней части корабля. Боекомплект составлял 400 выстрелов на орудие (общий боекомплект – 3200 выстрелов).

Зенитная артиллерия состояла из четырех двухствольных 37-мм автоматов с длиной ствола 83 калибра (3070 мм), расположенных в средней части корабля рядом с 105-мм установками (общий боекомплект 16000 выстрелов) и двадцати 20-мм автоматов с общим боекомплектом 40000 выстрелов.

На крейсере перед задней дымовой трубой, палубой ниже ангара гидросамолетов стояли шесть 533-мм бортовых надводных торпедных аппаратов (по три с каждого борта) с общим боекомплектом 18 торпед.

На вооружении крейсера для ведения воздушной разведки и корректировки артиллерийской стрельбы находились четыре гидросамолета "Арадо 196". Большой ангар для них был расположен за передней дымовой трубой. Там же стояла и катапульта. Еще два небольших ангара располагались рядом с задней дымовой трубой.

Главный броневой пояс из 190-мм крупповской цементированной брони простирался по ватерлинии в средней части корабля от башни "А" и заходил за башню "С". В носовой и кормовой оконечностях главный броневой пояс не достигал верхней палубы и соответственно имел толщину 100 мм, не доходя до форштевня, и толщину 110 мм, не доходя до ахтерштевня, где оканчивался поперечными 80-мм переборками. Носовая и кормовая оконечности корабля имели защиту толщиной 60 мм.

Башни орудий главного калибра имели толщину лобовой части 210 мм, боковых стенок 180 мм, наклонных и плоской частей крыши 50 мм. Толщина бронирования башен 105-мм и 150-мм артиллерии и ангаров гидросамолетов составляла 14 мм. Бронирование цитадели в средней части корабля имело толщину 80 мм, в оконечностях 25 мм.

Бронирование передней боевой рубки выполнили толщиной 200 мм, ее крыши 60 мм (задней боевой рубки соответственно 50 мм и 30 мм). Передний и задний пункты управления артиллерийским огнем с дальномерами имели бронирование толщиной 20-30 мм. Верхняя палуба из крупповской брони была толщиной 50 мм в носовой части, в средней увеличиваясь до 60-80 мм, в то время как в кормовой части она имела толщину от 80 до 110 мм.

Машинная установка линейного крейсера была комбинированная и состояла из дизельной и турбинной установок. В этом проекте отошли от традиционной для германских линейных крейсеров схемы с четырехвальной машинной установкой и перешли на характерную для германских линейных кораблей трехвальную. Восемь двухтактных 24-цилиндровых дизелей двойного действия фирмы MAN общей мощностью 116000 л.с. в шести машинных отделениях, разделенных переборкой по диаметральной плоскости по три с каждой стороны, через два редуктора (разработки верфи "Вулкан") приводили во вращение два боковых вала с трехлопастными винтами диаметром 4,85 м.

Четыре нефтяных котла Вагнера при давлении пара 55 атмосфер (расположенные в одном котельном отделении) снабжали паром один комплект паровых турбин Броун-Бовери (для линейного крейсера под индексом "О" паровых турбин верфи "Блом унд Фосс") мощностью 60000 л.с, расположенный в одном машинном отделении. Турбина приводила во вращение средний вал с трехлопастным винтом диаметром 4,9 м.

Общая проектная мощность на валах составляла 176000 л.с, что при частоте вращения гребных валов 285 об/мин. должно было обеспечить кораблю скорость 33,5 узла, а при частоте вращения гребных валов 300 об/мин. – 35 узлов. Нормальный запас топлива составлял 1 540 т нефти для дизельной установки и 330 т для турбинной (полный – 4610т нефти для дизельной установки и 1000 т нефти для турбинной). Расчетную дальность плавания определили в 19 000 миль при скорости 19 узлов.

Электроэнергией обеспечивали 4 дизель-генератора по 920 кВт, приводимые в движение от дизельной установки, и 4 дизель-генератора по 920 кВт, приводимые в движение от турбинной установки, общей мощностью 7360 кВт, напряжением 220 В.

Впервые в германском военно-морском флоте на корабле спроектировали три руля (каждый в струе от расположенного впереди винта). Экипаж корабля насчитывал 1900 человек, из них 65 офицеров. Выдача в начале 1939 г. верфям-строителям заказа тем не менее не привела к началу работ, несмотря на запланированный короткий срок постройки 3,5 года.

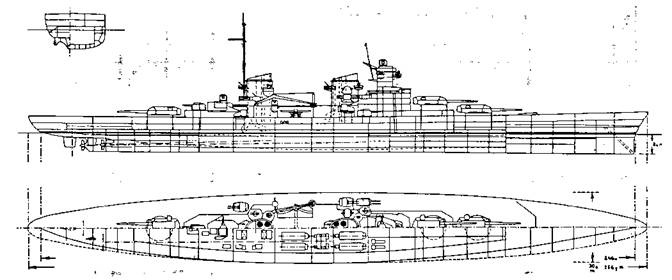

Проект германского линейного крейсера периода Второй мировой войны. (Проект "Q". 1939-1941 гг.) (Водоизмещение 28900 т, скорость 33,5-35 узлов, вооружение: 6 381-мм, 6 150-мм и 8 105-мм орудий)

После установления в 1939 г. "теплых" отношений между СССР и фашистской Германией, наряду с покупкой у нее трех строящихся тяжелых крейсеров типа "Принц Ойген", линейного корабля "Тирпиц", двух орудийных башен калибра 406 мм заложенных линкоров "Н" и "J", советское правительство хотело приобрести вооружение главного калибра планировавшихся к постройке линейных крейсеров "О", "Р" и "Q" с двухорудийными 381-мм башнями. Однако 8 декабря 1939 г. Гитлер принял решение об отказе в продаже двух тяжелых крейсеров из трех и башен с заложенных линкоров, а затем и башен с 381-мм орудиями для тяжелого крейсера "Кронштадт". [Судостроение, 1990, N7, с.73].

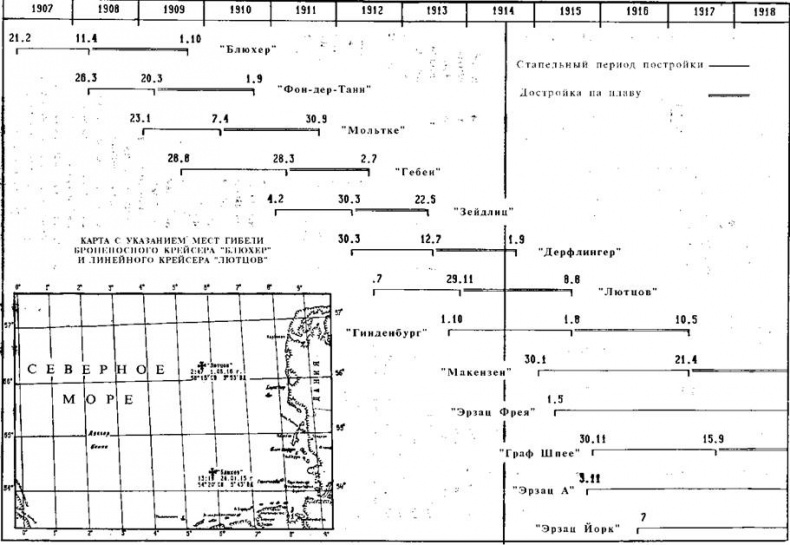

ГРАФИК ПОСТРОЙКИ ГЕРМАНСКИХ ЛИНЕЙНЫХ КРЕЙСЕРОВ

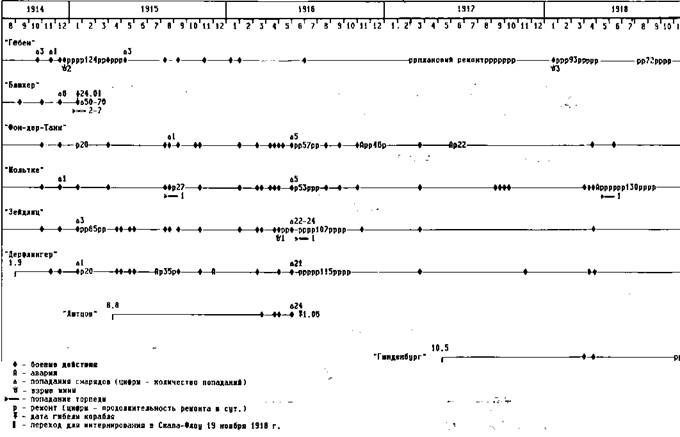

ГРАФИК БОЕВОЙ ДЕЯТЕЛЬНОСТИ ЛИНЕЙНЫХ КРЕЙСЕРОВ В ПЕРИОД ПЕРВОЙ МИРОВОЙ ВОЙНЫ
