Длина оружия без штыка — 1045 мм.

Длина ствола — 520 мм.

Начальная скорость пули — 660 м/с.

Дульная энергия пули — 1960 Дж.

Темп стрельбы — 600 выстр./мин.

Виды огня — одиночный/автоматический.

Боевая скорострельность — 25/75 — 100 выстр./мин.

Длина прицельной линии — 379 мм.

Прицельная дальность — 2100 м (3000 шагов).

Емкость магазина — 25 патронов.

Ручной пулемет обр.1927 г. ДП («Дегтярев, пехотный»)

Автоматика пулемета работала за счет отвода пороховых газов через поперечное отверстие, просверленное в стенке ствола. Ход газового поршня — длинный. Газовая камера — открытая, с патрубком, имела в верхней части отверстие для отвода пороховых газов, в нижней — отверстие для чистки газовых путей. Количество пороховых газов, отводимых на поршень, регулировалось с помощью патрубкового регулятора с двумя газоотводными отверстиями диаметром 3,0 и 4,0 мм. Выдача первых заказов до принятия пулемета на вооружение и доводка системы в процессе серийного производства привели к тому, что в войсках встречались пулеметы, отличающиеся по исполнению деталей и узлов. Так, например, ДП первых партий — еще «нелегального» изготовления (до утверждения полного комплекта чертежей и лекал) — имели газовый регулятор с тремя (диаметром 2,5, 3,0 и 4,0 мм) или четырьмя (2,5, 3,0, 4,0 и 5,0 мм) отверстиями. Пулеметы «локального» изготовления имели регулятор с отверстиями диаметром 2,5, 3,0 и 4,0 мм или — как указано — два отверстия. Основными «рабочими» считались отверстия диаметром 2,5 или 3,0 мм.

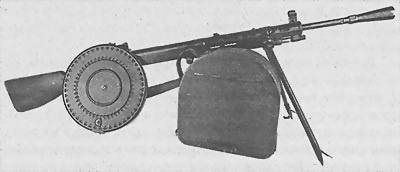

7,62-мм ручной пулемет обр. 1927 г. ДП, дисковый магазин к нему и коробка для переноски магазинов

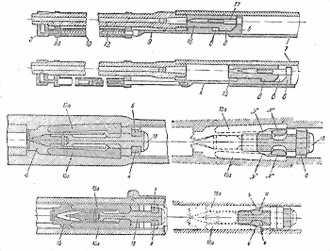

Схема работы автоматики и узла запирания ручного пулемета ДП. Сверху вниз: подвижные части в переднем положении (момент выстрела), подвижные части в крайнем заднем положении, запертое положение затвора, открытое положение затвора; 3 — газовая камера, 9 — затворная рама, 10 — шток, 12 — возвратная пружина, 14 — газовый поршень, 16 — затвор, 16а — боевые упоры, 18 — ударник

Ведущим звеном автоматики служила затворная рама, соединявшая все части подвижной системы. Жестко связанный с затворной рамой шток (стержень) поршня с надетой на него возвратно-боевой пружиной помещался в направляющей трубке под стволом. Сам газовый поршень навинчивался на передний конец штока и служил передним упором возвратно-боевой пружины. В переднем положении газовый поршень своим раструбом надвигался на патрубок регулятора газовой камеры. Затвор пулемета состоял из остова, боевых упоров, ударника с бойком и выбрасывателя с пружиной. Запирание канала ствола производилось с помощью двух боевых упоров, шарнирно укрепленных по бокам остова затвора и разводимых в стороны уширенной задней частью ударника. В задней части затворной рамы имелась стойка с вырезом для ударника и фигурный паз, осуществлявший сведение боевых выступов затвора, справа снизу — рукоятка перезаряжания. Плоская, с малыми поперечными размерами затворная рама, служившая к тому же нижней крышкой ствольной коробки, компактное размещение на раме затворного узла обеспечили существенное уменьшение размеров и массы всего пулемета.

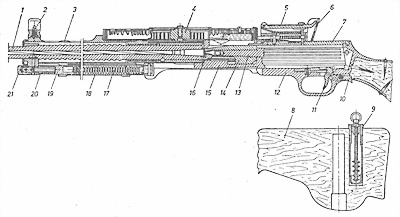

Разрез пулемета ДП: 1 — ствол, 2 — мушка с основанием и предохранителем, 3 — кожух ствола, 4 — магазин, 5 — прицел, 6 — защелка магазина, 7 — ствольная коробка, 8 — приклад, 9 — масленка, 10 — предохранитель, 11 — спусковой крючок, 12 — спусковая рама, 13 — ударник, 14 — затвор, 15 — затворная рама, 16 — выбрасыватель, 17 — возвратно-боевая пружина, 18 — направляющая трубка, 19 — газовый поршень, 20 — газовая камера, 21 — гайка газового регулятора

Ударно-спусковой механизм допускал ведение только автоматического огня. Спусковой механизм монтировался в спусковой раме и включал спусковой крючок с осью и пружиной, спусковой рычаг с шепталом, автоматический предохранитель с осью и пружиной. Предохранитель блокировал спусковой крючок, подпирая его сзади, и выключался при полном охвате шейки приклада ладонью. Спусковая рама вставлялась в вертикальные пазы ствольной коробки и фиксировалась соединительным винтом.

Отъемный дисковый магазин крепился сверху ствольной коробки. Конструкция магазина включала верхний и нижний диски, соединенные винтом оси, и улиткообразную («часового» типа) спиральную пружину с задержкой. Нижний диск служил дном магазина. Патроны размещались в магазине по радиусу вершинкой пули к центру. Усилием пружины, закручиваемой при снаряжении магазина, верхний диск вращался относительно нижнего, при этом два ряда зубьев на внутренней поверхности верхнего диска, удерживая патроны, продвигали их к окну приемника на нижнем диске. С помощью изогнутого лотка, смонтированного на неподвижном нижнем диске, очередной патрон подавался в окно приемника. Магазин такой конструкции был разработан ранее для авиационного пулемета Федорова (Федорова — Дегтярева). Первоначально требования к ручному пулемету предполагали емкость системы питания в 50 патронов, но поскольку дисковый «магазин Федорова» на пятьдесят 6,5-мм патронов уже был готов к производству, решили сохранить его базовые размеры, уменьшив емкость до сорока девяти 7,62-мм патронов. Надо сказать, что конструкция дискового магазина с радиальным размещением патронов во многом решала проблему надежности системы питания при винтовочном патроне с выступающей закраиной гильзы. Вскоре, однако, емкость магазина уменьшили до 47 патронов — силы пружины не хватало для подачи последних патронов. Кольцевые ребра жесткости и радиальные выштамповки дисков магазина должны были уменьшить их погиб при ударах и сотрясениях и уменьшить вероятность «заедания» магазина. Подпружиненная защелка магазина монтировалась в колодке прицела. Окно приемника ствольной коробки на марше прикрывалось щитиком, сдвигаемым вперед перед установкой магазина. Для снаряжения магазина служил специальный прибор ПСМ. С помощью специального приспособления можно было использовать для снаряжения магазина ДП и машинку Ракова.

Как и в большинстве пулеметов, рассчитанных на интенсивную стрельбу очередями и значительный разогрев ствола, выстрел производился с заднего шептала. Перед первым выстрелом затворная рама с затвором находилась в заднем положении и удерживалась за боевой взвод шепталом, а возвратно-боевая пружина была сжата. При нажатии на спусковой крючок спусковой рычаг опускался, затворная рама срывалась с шептала и шла вперед, толкая своей вертикальной стойкой ударник и затвор. Затвор захватывал патрон из приемника, досылал его в патронник и упирался в пенек ствола. При дальнейшем движении затворной рамы ударник своей уширенной частью раздвигал боевые упоры, опорные плоскости которых входили в боевые упоры ствольной коробки — эта схема запирания напоминала опытную шведскую автоматическую винтовку Чельмана, испытывавшуюся в России в 1910 г. (хотя там запирание по «схеме Фриберга — Чельмана» сочеталось с автоматикой на основе отдачи ствола с коротким ходом). После запирания затворная рама и ударник двигались еще вперед, боек ударника достигал капсюля патрона, разбивал его, и происходил выстрел. После прохождения пулей газоотводного отверстия пороховые газы попадали в газовую камеру, ударяли в поршень и отбрасывали его вместе с затворной рамой назад. После прохождения рамой примерно 8 мм ударник освобождал боевые упоры, далее скосы фигурного выема рамы сводили упоры, на пути где-то 12 мм происходило отпирание канала ствола, затворная рама подхватывала затвор и отводила его назад. При этом выбрасыватель извлекал стреляную гильзу за закраину ее дна, гильза ударялась о носик подпружиненного отражателя и выбрасывалась через нижнее окно затворной рамы вниз. Полный ход затворной рамы составлял 149 мм (затвора — 136 мм), после чего она ударялась о спусковую раму и под действием возвратно-боевой пружины шла вперед. Если спусковой крючок оставался нажатым, цикл автоматики повторялся, если крючок был отпущен, затворная рама своим боевым взводом вставала на шептало. При этом пулемет оставался готовым к следующему выстрелу — при одном только автоматическом предохранителе спуска это создавало опасность непроизвольного выстрела при перебегании с заряженным пулеметом. Неслучайно наставления требовали заряжать пулемет только после занятия позиции для стрельбы.
