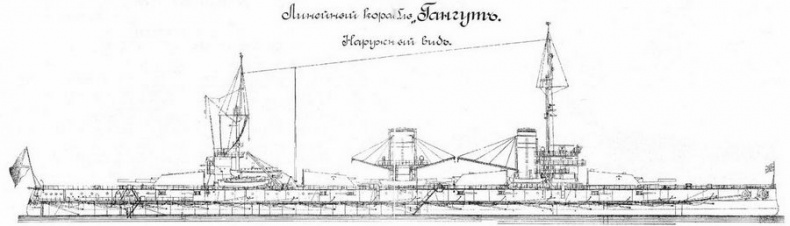

В соответствии с этой идеей главный пояс брони линкора простирался по ватерлинии от носовой до кормовой башен и имел толщину 225 м, которая в оконечностях уменьшалась до 125 мм. Набирался этот пояс из стальных плит размером по вертикали 5 м. При этом они выступали над ватерлинией при проектной осадке на 3,26 м. Плиты опирались на прочный контур, связанный с обшей системой набора корпуса, а своей нижней частью устанавливались на специальный шельф (полку), воспринимавший нагрузку броневого пояса. Крепились плиты к рубашке броневыми болтами, расположенными так, чтобы предотвратить разворот плит при ударе и взрыве снаряда. Одноярусное (вертикальное) расположение броневых плит, а также их надежное крепление к рубашке уменьшали вероятность отрыва и разворота при попадании снарядов.

Однако эффективность зашиты борта несколько снижалась из-за перегрузки корабля, так как главный броневой пояс при осадке 9,28 м опускался под воду почти на 1 м по сравнению с проектными расчетами.

Верхний броневой пояс высотой 2,72 м и толщиной 125 мм также простирался по всей длине корабля от первой башни до четвертой. В носовой оконечности линкора толщина его уменьшалась до 75 мм, а в корме, позади четвертой башни, броня отсутствовала.

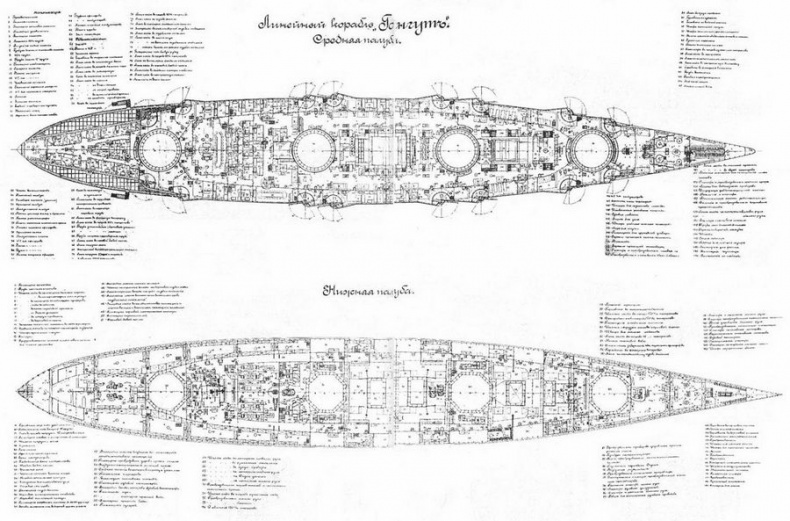

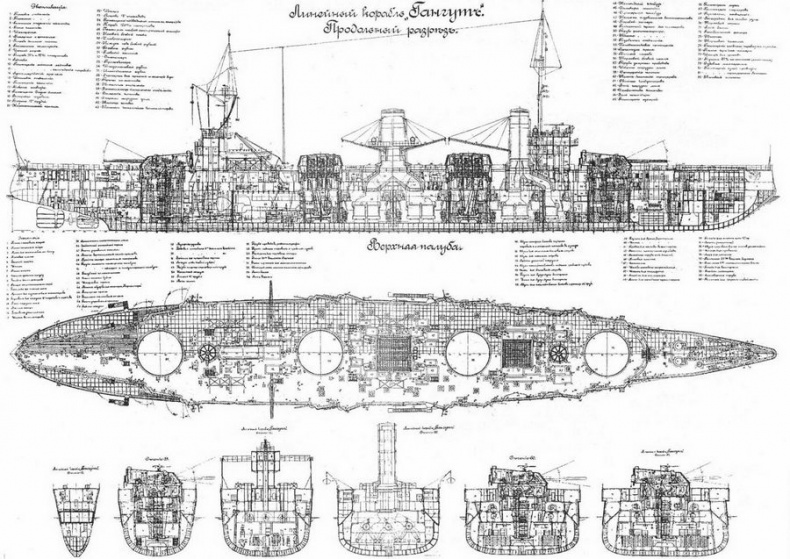

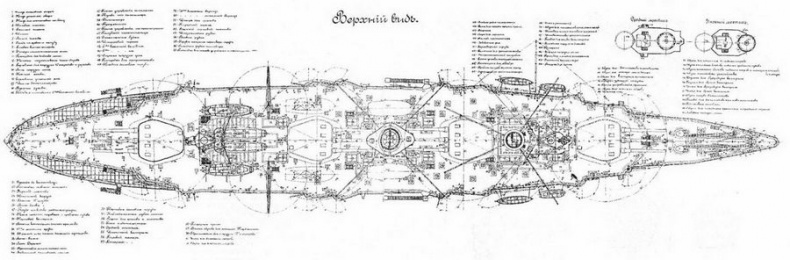

Главной броневой палубой являлась верхняя, покрытая броневыми листами толщиной 37,5 мм. Средняя броневая палуба служила преградой для проникновения осколков при разрыве снаряда в первом междупалубном пространстве. Она покрывалась броневыми листами толщиной 25 мм, которая уменьшалась от продольной переборки к бортовой до 19 мм.

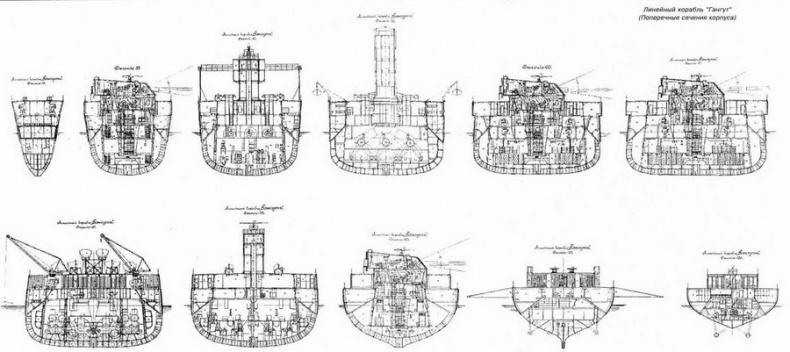

Нижняя палуба была покрыта стальными листами толщиной 12 мм. По всей длине главного броневого пояса между первой и четвертой башнями (29-125-й шп.) на расстоянии 3,4 м от борта были установлены продольные водонепроницаемые переборки из судостроительной стали.

Между нижней и верхней палубами переборки бронировались, их толшина в нижнем междупалубном пространстве достигала 50 мм, а в верхнем — 37,5 мм.

Таким образом, суммарная толщина главного броневого пояса составляла 275 мм, а верхнего- 162,5 мм. Начиная от нижней палубы, продольная переборка переходила в броневой скос, который упирался в нижний срез брони главного пояса. Броневой скос толшиной 50 мм крепился к рубашке толщиной 12 мм. Помещения, находившиеся между бортом и продольной переборкой, сверху и снизу броневого скоса заполнялись углем.

Броневые траверзы в местах окончания главного броневого пояса в районе первой и четвертой башен имели толшину 100 мм. Румпельные отделения прикрывались броней толшиной 100–125 мм. Бронирование боевых рубок (носовой и кормовой) было одинаковым: вертикальная броня достигала толщины 254 мм, крыши — 100 м, а пола — 76 мм. Труба, защищающая провода между боевой рубкой и центральным постом, имела толшину 76 мм, а в самой рубке- 127 мм.

Броня неподвижных барбетов башен главного калибра была толшиной над верхней палубой 1 50 мм, а ниже — 75 мм. Барбеты концевых башен имели толшину ниже верхней палубы 125 мм.

Вращающаяся вертикальная броня стенок башен составляла 203 мм, а толщина крыши — 76 мм. Задняя часть башни — противовес — имела толшину 305 мм.

Кожухи дымовых труб закрывались броневыми листами толшиной 22 мм.

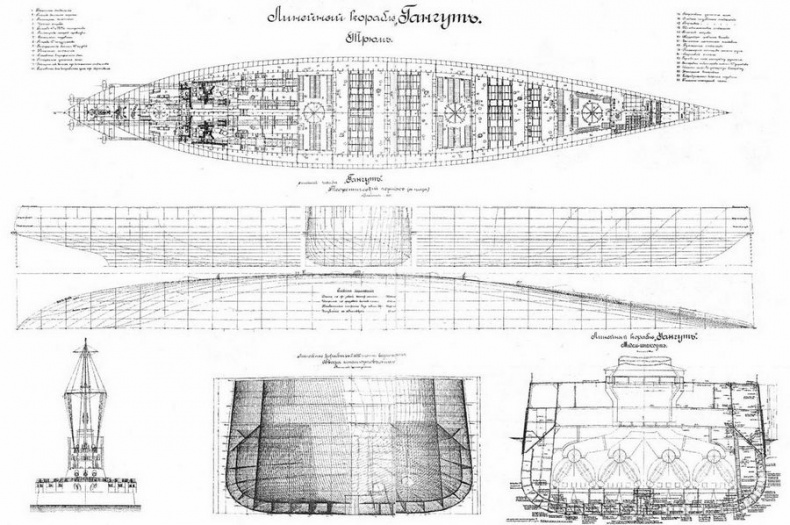

Энергетическая установка состояла из 25 котлов системы Ярроу типа Английского адмиралтейства и 10 турбин системы Парсонса. Мощность энергетической установки при ходе 23 уз и 300 об/мин турбин составляла 42 000 л.с. Нормальная мощность при ходе 21,75 уз и 270–280 об/мин главных турбин была около 32 000 л.с. Общая нагревательная поверхность котельной установки- 9198,9 кв. м. Три первых носовых котла имели нагревательную поверхность по 311,9 кв. м, а остальные 22-по 375,6 кв.м. Давление пара в котлах было принято 17,5 атм.

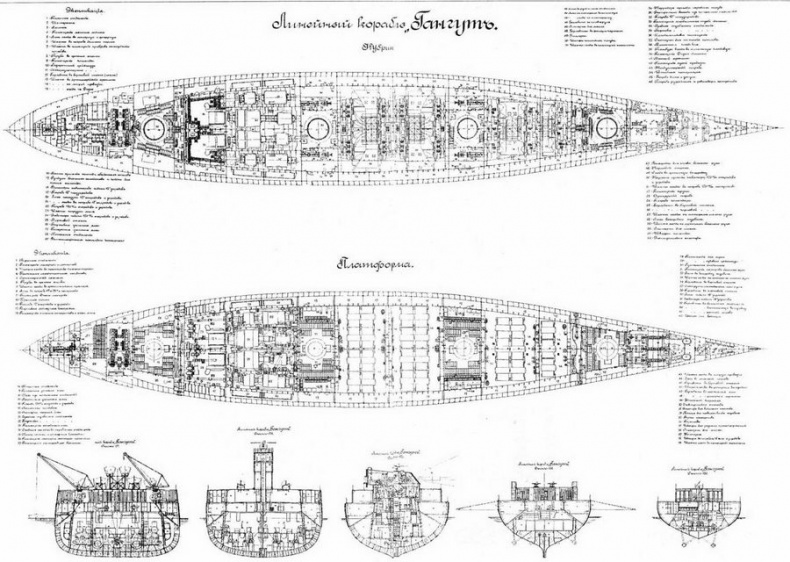

Котлы размещались в четырех котельных отделениях. Два первых смежных котельных отделения находились между первой и второй башнями (40-46-й и 51,5-57-й шпангоуты). В носовом отделении располагалось три котла в один ряд, во втором — шесть котлов в два ряда. Два вторых котельных отделения располагались между второй и третьей башнями (64–69,5-й и 75-86-й шпангоуты). В каждом из них было установлено по восемь котлов (по четыре в ряду). Все котлы имели смешанное отопление — угольное и нефтяное.

Главные механизмы линкора состояли из десяти паровых турбин, работавших на четыре гребных вала. Турбины были заключены в восемь цилиндрических кожухов и располагались в трех машинных отделениях — в двух бортовых и среднем между третьей и четвертой башнями (93-107-й шпангоуты). В каждом бортовом отсеке было установлено по одной турбине высокого давления переднего и заднего хода (ТВДПХ и ТВДЗХ) в раздельных цилиндрах, работавших на два бортовых гребных вала. В среднем машинном отделении находились две крейсерские турбины высокого давления переднего хода (ТВДПХ), две турбины низкого давления переднего хода (ТНДПХ) и две турбины низкого давления заднего хода (ТНДЗХ); последние были заключены в один корпус. Турбины среднего машинного отделения работали на два средних гребных вала. Начальное рабочее давление в турбинах достигало 11,3 атм.

Каждый корабль был оборудован системой для выравнивания крена и дифферента, пожарной, водоотливной и осушительной системами.

Артиллерия главного калибра размешалась в четырех трехорудийных башнях. Боеприпасы хранились в подбашенном отделении, в верхней части которого располагался зарядный погреб, в нижней — снарядный. Объем погребов был рассчитан на хранение боеприпасов из расчета 100 выстрелов на каждый ствол. Снаряды и заряды хранились в стеллажах. Из них снаряды поднимались специальными храповыми приспособлениями, укладывались на тележки и подавались к подготовительным столам. Далее снаряды поступали в питатели нижних зарядников, расположенных в подачной трубе, и поднимались в перегрузочное отделение, а оттуда заряды и снаряды подавались с помошью верхних зарядников в боевое отделение башни.

Для управления артиллерийской стрельбой главного и противоминного калибров на линкоре была установлена система Гейслера. В ее состав входили даюший прибор прицела, линии электрической синхронной передачи, даюшие и принимающие приборы прицела и целика. Дальность до цели измерялась оптическим дальномером с шестиметровой базой, который был установлен на открытом мостике над боевой рубкой. тельно, с помошью башенных прицельных приспособлений.
