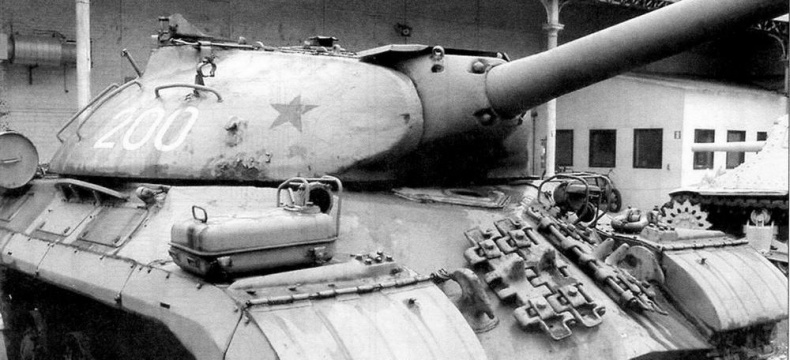

Башня танка ИС-ЗМ. На правом крыле— масляный бачок, за ним видны крышки бортовых бункеров. Под маской орудия—треугольный люк механика-водителя

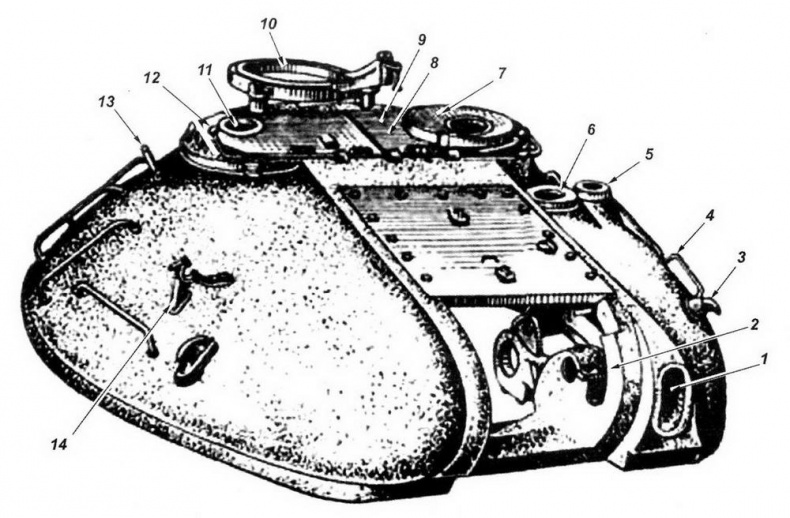

Башня танка ИС-ЗМ:

1— окно прицела: 2—приливы для кронштейнов пушки; 3—крюк; 4—поручень; 5—гнездо антенного ввода; 6—гнездо установки перископического прицела наводчика; 1—вращающийся колпак; 8—крышка люка; 9—задний лист крыши; 10—турель зенитного пулемёта; 11 — гнездо установки перископического прицела заряжающего; 12—торсион крышки люка; 13—штырь; 14—хомутиковый замок

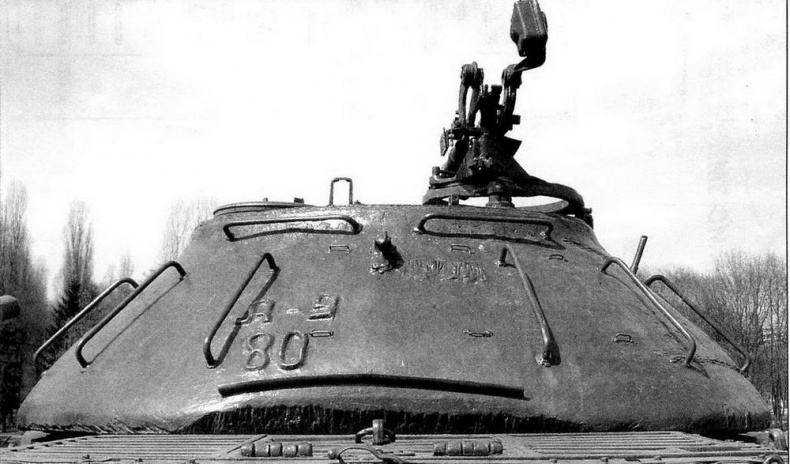

Кормовая часть башни. Видны поручни для десанта и специальный жёлоб, предотвращающий сток дождевой воды в открытый люк водителя при вождении машины по-походному с пушкой назад

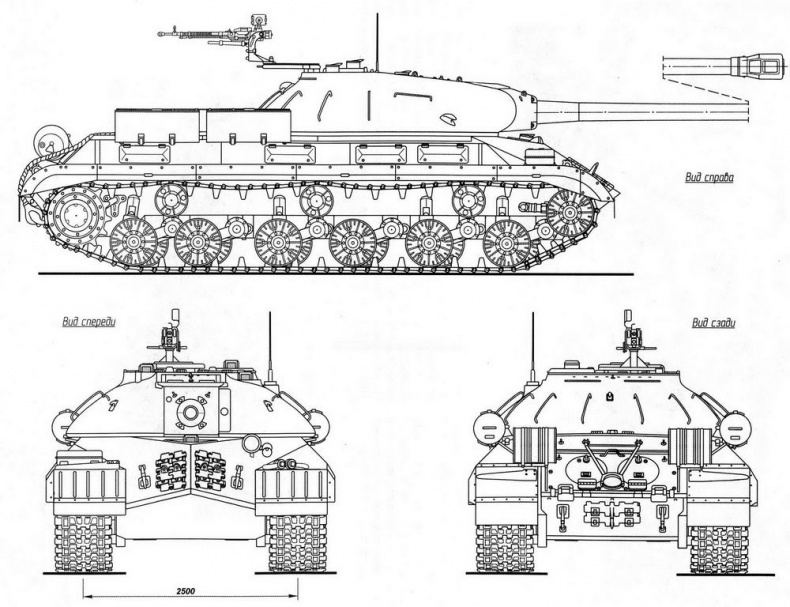

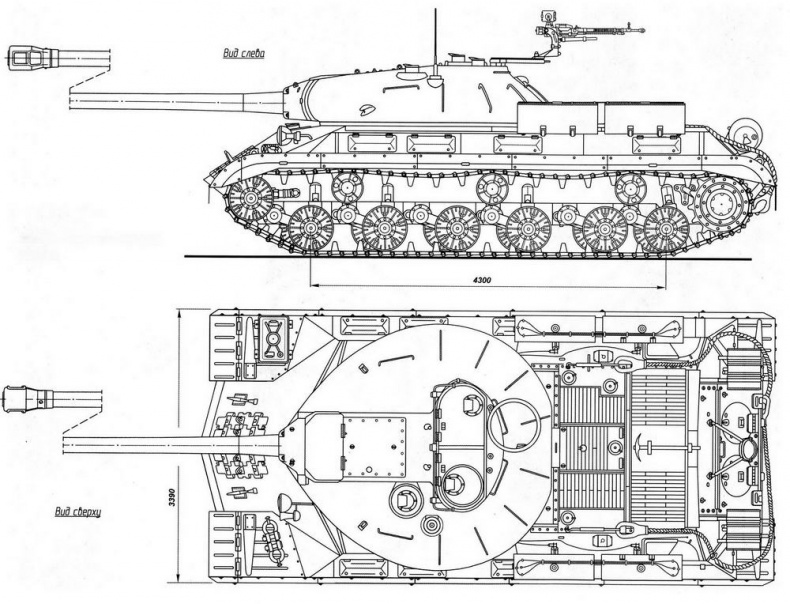

Тяжёлый танк ИС-ЗМ. 1960 г.

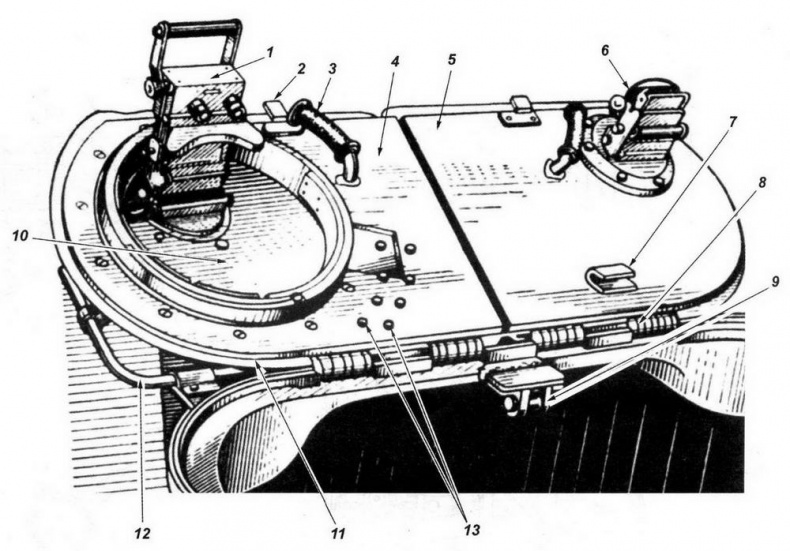

Люк башни танка ИС-ЗМ:

1—прибор наблюдения командира; 2—захват; 3—рукоятка; 4—левая крышка люка башни; 5—правая крышка люка башни; 6—прибор наблюдения заряжающего; 7—захват крепления турели зенитного пулемёта; 8—петля крышки; 9 — кронштейн крепления пушки по-походному; 10—крышка колпака; 11—уплотнительная лента; 12 — торсионный валик крышки; 13—бонки крепления переключателей командного управления башни

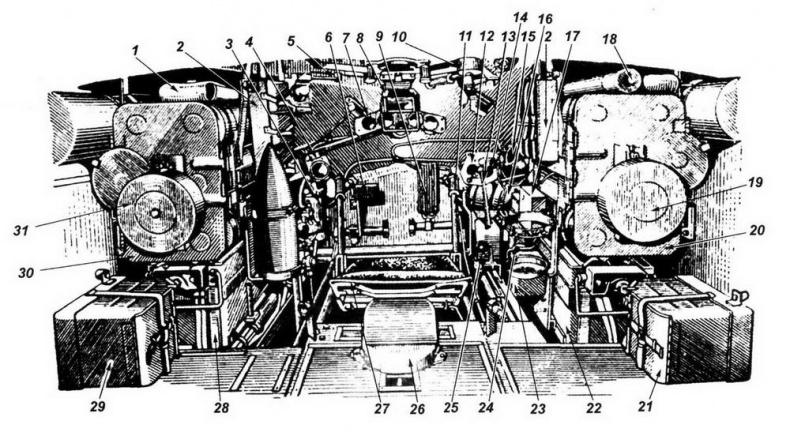

Отделение управления танка ИС-ЗМ:

1—укладка для автомата АК; 2—укладки для гранат Ф-1; 3—фильтр грубой очистки топлива; 4—тахометр; 5—люк механика-водителя: 6—педаль главного торсиона; 7—щиток водителя; 8—прибор наблюдения водителя; 9—педаль подачи топлива; 10—закрывающий механизм крышки люка; 11 — рычаг управления; 12—манометр воздушного запуска двигателя; 13—рычаг переключения передач; 14—спидометр; 15—счётчик моточасов; 16—баллон системы воздухопуска; 17—сливной бачок; 18—досылатель; 19, 31—магазины к пулемёту ДТ; 20, 30—дверки правой и левой укладок на семь гильз; 21, 29—магазинные коробки к ДШК; 22, 28—аккумуляторные батареи; 23—блок питания прибора наблюдения; 24—выключатель батарей; 25—ручной рычаг подачи топлива; 26—укладка замковой втулки прибора наблюдения; 27—сиденье механика-водителя

Несмотря на обширный список переделок и большие затраченные средства — стоимость модернизации одной машины по программе УКН обходилась в 260 000 руб. — эксплуатационные характеристики танков так и не удалось довести до необходимых требований.

В конце 1950-х гг. ИС-3 вновь подверглись модернизации, после которой стали называться ИС-ЗМ. По сравнению с танками выпуска 1945 — 1946 гг. они получили более совершенные двигатель, систему подогрева, агрегаты трансмиссии и узлы ходовой части; дополнительно увеличили жёсткость корпуса. Основной задачей модернизации были подтягивание ИС-3 на уровень боевых машин того периода и максимально возможная унификация его узлов и агрегатов с современными танками.

Для увеличения жёсткости днища корпуса под коробкой передач приваривали накладку из броневой стали, а также планки, исключавшие обрыв крышек на днище танка при задевании о грунт. Улучшили уплотнение всех броневых листов кормовой части корпуса, а также крышек люков среднего откидного листа. Установили планки на кормовом листе и раскосы на днище. Постамент двигателя также усилили за счёт установки раскосов, косынок и планок.

Усилили подшипниковые узлы опорных катков и направляющих колёс, сальниковые уплотнения.

Изменили конструкцию устанавливаемых на корпус крыльев. Для большей жёсткости в листах переднего и заднего крыла сделали выштамповки (зиги). К передним крыльям добавили откидные подкрылки на петлях, к задним — прикрепили листы из прорезиненной ткани, защищавшие корпус от забрызгивания грязью.

Снаружи, в нижней части башни, стали приваривать специальный жёлоб, предотвращавший сток дождевой воды в открытый люк механика-водителя при вождении танка по-походному — с пушкой, повёрнутой назад.

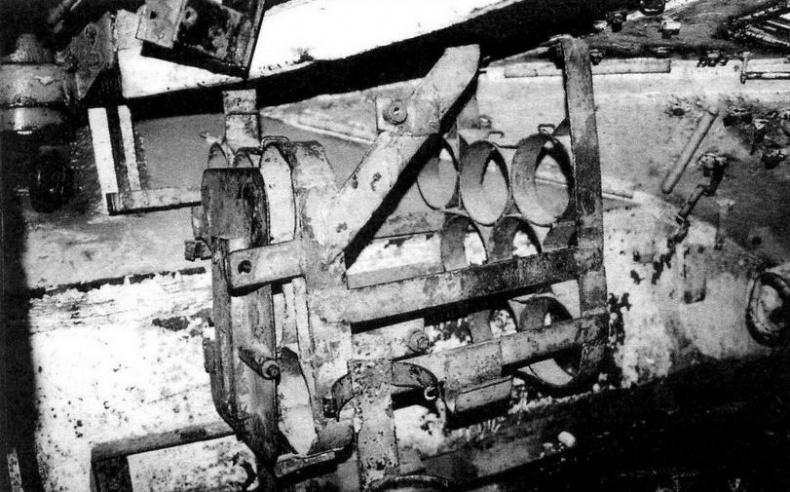

Укладка на семь зарядов в отделении управления слева от сиденья механика-водителя

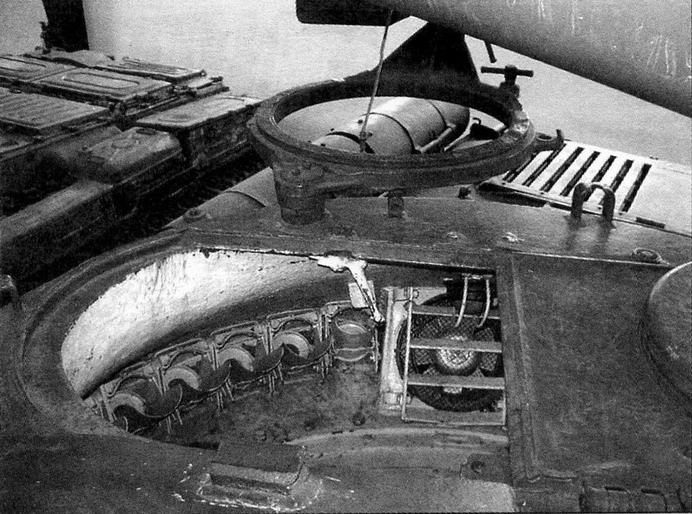

Вид в кормовую часть башни из люка. Хорошо видны снарядная укладка на полке башни и вентилятор

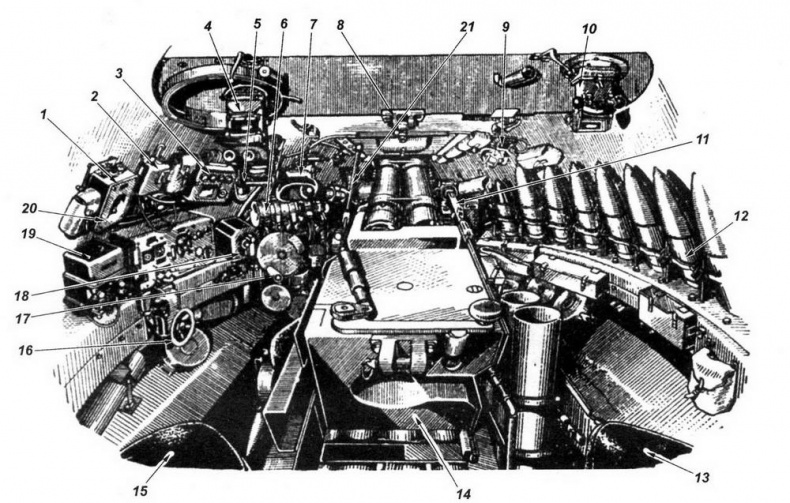

Боевое отделение танка ИС-ЗМ:

1 —аппаратура ТПУА-1 командира; 2—блок настройки антенны; 3—электрощиток башни; 4—танковый перископ командира (ТПК); 5—аппарат ТПУ А-2 наводчика; 6—электродвигатель механизма поворота башни; 1—прицел TLU-17; 8—внутренний стопор пушки «по-походному»; 9—аппарат ТПУА-3 заряжающего; 10—прибор наблюдения заряжающего МК-4; 11 — спаренный с пушкой пулемёт ДТ; 12—лотковая снарядная укладка; 13—сиденье заряжающего; 14—пушка Д-25Т; 15—сиденье командира; 16—стопор башни; 17—маховичок ручного привода механизма поворота башни; 18—контроллер; 19—блок питания радиостанции и ТПУ; 20—радиостанция Р-113; 21 —разгрузочная тяга

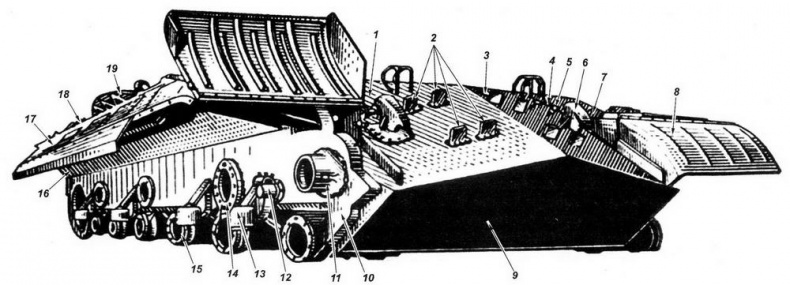

Корпус танка (носовая часть и правый борт):

1, 7—верхние накладные листы; 2—бонки для крепления запасных траков; 3—бонка для крепления прибора наблюдения; 4—бонка крепления фар и сигнала; 5—защёлка; 6—буксирный крюк; 8—левое переднее крыло; 9—нижний наклонный лист; 10 — нижний боковой лист; 11 — кронштейн кривошипа направляющего колеса; 12—цапфа; 13—упор; 14—кольцо оси поддерживающего катка; 15—блок подвески; 16— верхний наклонный лист; 17—крыло; 18—кронштейн крепления наружных топливных баков; 19—защитная планка

«Щучий нос» танка ИС-ЗМ

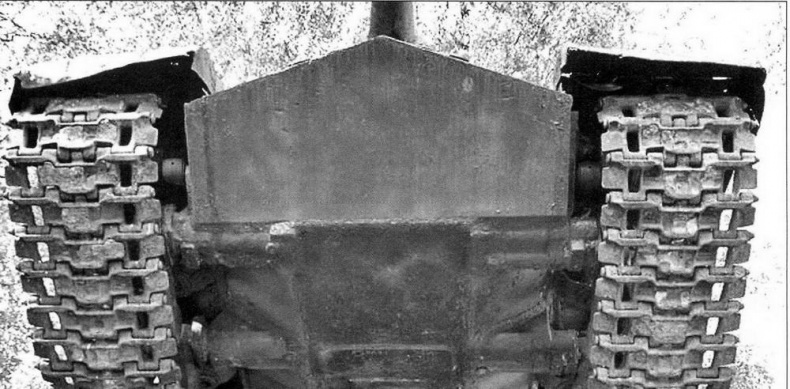

Нижний лобовой лист и передняя часть днища ИС-ЗМ
