Применение торсионов в подвеске MAN потребовало использования амортизаторов, которые устанавливались внутри корпуса на втором и седьмом балансирах опорных катков. Планировалось использовать амортизаторы HT 90 фирмы Hemscheidt, которые уже использовались на танке «Тигр».

Значительным преимуществом подвески MAN был большой ход балансира опорных катков — 510 мм — при минимальных нагрузках на саму систему подвески. А упругость двойных торсионов обеспечивала более высокую плавность движения по пересечённой местности, уменьшала износ резиновых бандажей опорных катков и амортизаторов, а также снижала нагрузку на всю ходовую часть.

Для снижения возможности поломки торсионов использовались ограничители поворота балансиров (отбойники) на первом, втором и седьмом опорных катках. Кроме того, торсионы, расположенные внутри корпуса танка, были менее уязвимы на поле боя, чем расположенные снаружи рессоры проекта Daimler-Benz.

Однако с точки зрения технического обслуживания и ремонта конструкция ходовой части «даймлеровской» машины имела ряд преимуществ. Прежде всего, она была похожа на то, что уже имелось в войсках (например, танки Pz.IV), рессоры легко заменялись и обслуживались, а все работы на ходовой части можно было выполнять снаружи корпуса и непосредственно на поле боя в условиях ограниченных возможностей. Но имелась и «ложка дёгтя» — замена центральной листовой рессоры требовала снятия всех опорных катков.

Что касается подвески MAN на двойных торсионах, то помимо того, что в войсках не было никакого опыта работы с подобной конструкцией, требовалась большая аккуратность и точность при установке и снятии торсионов. Оказалось, что это ещё более сложная задача, чем замена центральной листовой рессоры проекта Daimler-Benz. Тем не менее подвеска с двумя торсионами на каждый балансир была признана комиссией более удачной для использования на танке при выполнении следующих условий: во-первых, снижения вероятности поломки торсионов до минимума, и во-вторых, сокращении времени, необходимого для замены торсиона.

Несмотря на одинаковую ширину машин, танк Daimler-Benz имел корпус на 100 мм, а гусеницы — на 120 мм уже, чем у машины MAN из-за внешнего расположения листовых рессор и балансиров. Конструкция «даймлеровской» ходовой части привела к большему расчётному давлению на грунт — 0,847 кг/см² по сравнению с 0,694 кг/см² у MAN, что было близко к этому показателю у советского танка Т-34 — 0,67 кг/см².

При сравнении двух конструкций разгорелись дебаты по поводу преимуществ переднего расположения ведущих колёс гусеничного хода по сравнению с задним. При этом отмечалось, что в прошедших военных кампаниях ни немецкие танковые операции, ни танковые операции противника не выявили никаких значительных преимуществ или недостатков того или иного типа привода, которые смогли бы изменить принятую в то время для немецких танков схему с передним расположением ведущих колёс.

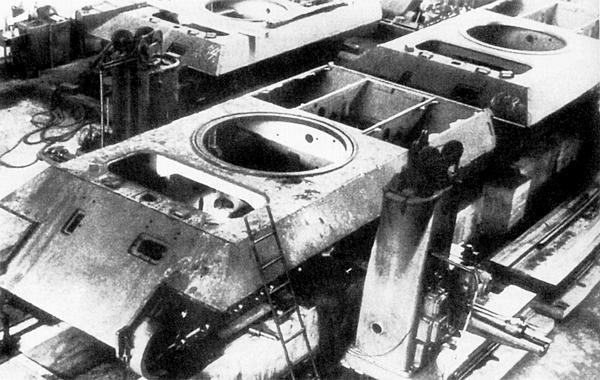

Бронекорпус «Пантеры» был очень дорогим в производстве и требовал использования высококвалифицированных рабочих кадров. На фото линия по обработке отверстий для монтажа подвески, предположительно фирма Daimler-Benz (АСКМ).

В ходе обсуждения комиссия отметила следующие преимущества и недостатки переднего и заднего приводов. У танка фирмы MAN (передний привод):

— непосредственная работа с коробкой передач;

— непосредственная работа с механизмами управления;

— регулировка тормозов поворота возможна изнутри машины;

— возможность установки входных люков в крыше корпуса над местами механика-водителя и стрелка-радиста, что обеспечивало более лёгкую эвакуацию из машины;

— передний привод оказался более эффективным в грязи и снежной «каше» с точки зрения «очистки траков с открытыми шарнирами, когда ведущая звёздочка своими зубьями входит в траки».

У танка фирмы Daimler-Benz (задний привод):

— отсутствие в отделениях управления и боевом отделении тепла, шума и запахов, вызываемых работой трансмиссии и тормозов;

— более комфортное и удобное размещение рабочих мест механика-водителя и стрелка-радиста;

— более эффективное использование пространства в боевом отделении;

— меньшая общая высота машины.

Исходя из представленных материалов, объём боевого отделения проекта MAN составлял 7,26 м², в то время как у Daimler-Benz — 6,43 м². При этом последний был ниже «мановского» танка на 195 мм.

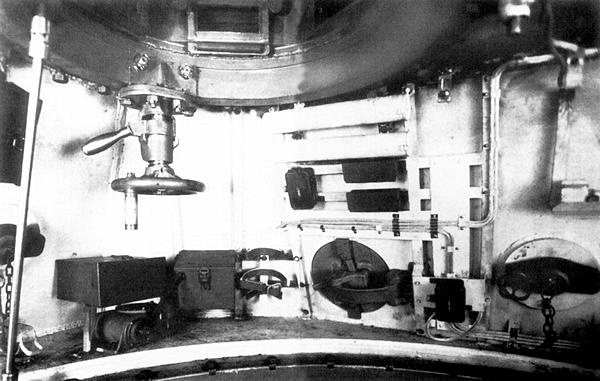

Внутренний вид башни серийной «Пантеры» Ausf.D. Хорошо виден механизм для открытия башенного люка. Позднее этот механизм сдвинули к левому борту башни для удобства использования.

Однако изучение документов показало, что при определении габаритов боевого отделения конструкторы MAN не учитывали место, необходимое для торсионной подвески, которая занимала всю длину и ширину машины. Более того, не был учтён цилиндрический кожух того же диаметра, что и тормоза поворота, а также место для приводов, трансмиссии и кожуха ведущего вала (250 х 250 мм), идущего через всю машину от трансмиссии до моторного отделения, а также подбашенный поворотный полик, располагавшийся над ведущим валом и приводом башни. Все эти особенности неизбежно влекли за собой увеличение высоты танка. Кроме того, при более точном подсчёте выяснилось, что фактический объём боевого отделения «мановского» танка меньше, чем у машины Daimler-Benz.

Оба проекта предполагали установку двигателя Maybach HL 230 мощностью 700 л.с. Он обеспечивал удельную мощность 20 л.с. на тонну массы, но не соответствовал требованию военных — не менее 22 л.с. на тонну.

В проекте Daimler-Benz радиаторы размещались слева и справа от двигателя вдоль бортов, а охлаждающий воздух выбрасывался через решётку в крыше моторного отделения за двигателем. Комиссия отмечала, что в результате этого «двигатель оставался подверженным запылению, как в предыдущих образцах танков».

В свою очередь, MAN расположила вертикальные радиаторы (по два с каждой стороны) по обеим сторонам от двигателя, установленного в специальном водонепроницаемом, полностью изолированном отсеке. При этом поступающий для охлаждения воздух не имел доступа к двигателю, охлаждая непосредственно радиаторы. Таким образом, конструкция MAN имела перед Daimler-Benz преимущество с точки зрения защиты двигателя от загрязнения. Кроме того, такая конструкция позволяла при преодолении водных преград производить охлаждение водой, попадавшей в радиаторные отсеки, не боясь при этом «залить» двигатель. В качестве приводов к охлаждающим радиаторам MAN предусмотрела клиноремённый привод от конических передач с приводными валами, a Daimler-Benz выбрала прямой привод для одного вентилятора и клиноремённую передачу с тремя ремнями для другого.
