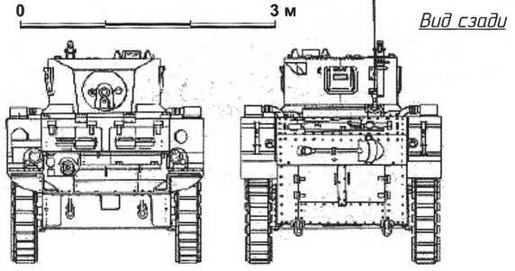

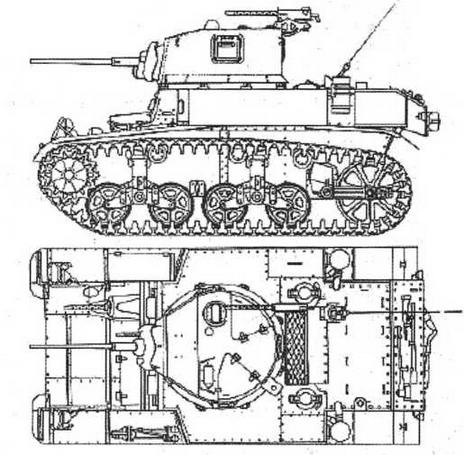

Лёгкий танк M3А1 General Stuart.

К 1939 г. армия США имела на вооружении два типа лёгких танков — двухбашенные М2 и однобашенные М1, вооружённые 7,62-мм и 12,7-мм пулемётами. Однако гражданская война в Испании 1936 — 1939 гг., боевые действия в Европе 1939 — 1940 гг. показали уязвимость этих машин с 16-мм бронёй даже от стрелкового оружия, а их пулемётное вооружение оказалось совершенно недостаточным. В июле 1940 г. под обозначением М3 в США был стандартизован новый лёгкий танк. В апреле 1942 г. началось производство модифицированного варианта M3А1, которое продолжалось до февраля 1943 г. За этот период выпустили 4621 машину, из них 211 единиц с дизельным двигателем. Производились танки фирмами American Car & Foundry и Cadillac Car Division.

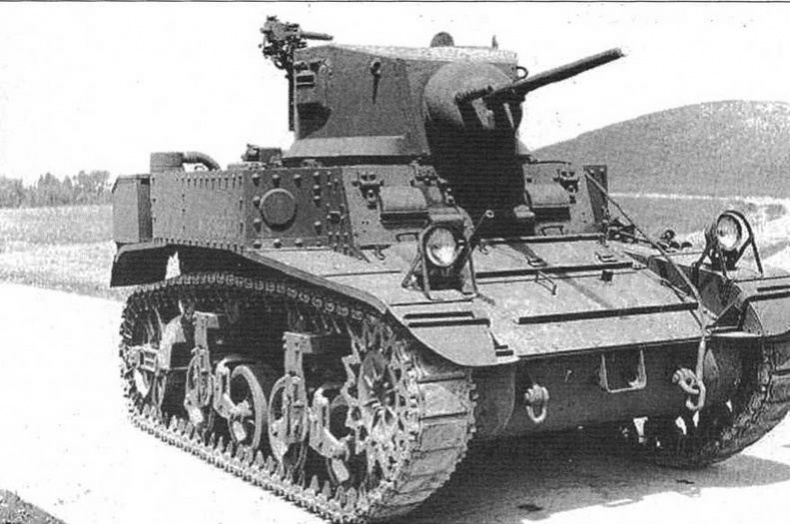

Лёгкий танк M3А1 с 37-мм пушкой и тремя пулемётами Browning. США, Абердинский полигон, 21 мая 1942 г.

M3А1 «Стюарт» получил сварной корпус из броневых плит гомогенной стали, новую башню подковообразной формы с утолщённой бронёй. Командирскую башенку сняли, вместо неё появились два треугольных люка в крыше башни.

Экипаж машины состоял из четырёх человек. Командир и заряжающий занимали свои места через башенные люки, механик-водитель и стрелок — через люки корпуса.

В башне танка размещалась 37-мм пушка Мб — модифицированный вариант противотанковой пушки М3 с длиной ствола 53,5 калибра. Она имела стабилизатор в вертикальной плоскости, телескопический прицел М40А2. Кроме пушки, танк вооружили тремя пулемётами Browning М1919А4, один из которых был спаренным и монтировался в маск-установке лобового листа корпуса.

M3А1 оснастили двигателем Continental W670-9A мощностью 250 л.с. В конце 1941 г. часть бензиновых двигателей заменили 9-цилиндровыми дизельными Guiberson Т-1020-4 мощностью 265 л.с.

Танки «Стюарт III» участвовали в основном в боевых действиях в Северной Африке в составе 1-й и 2-й танковых дивизий США в 1942—1943 гг., на Тихоокеанском театре военных действий — в 1941 — 1945 гг.

По программе ленд-лиза в Советский Союз было доставлено в 1942 г. 977 танков, в 1943 г. — 255. Эти машины начали поступать в РККА уже в начале 1942 г. с первыми рейсами Северных конвоев.

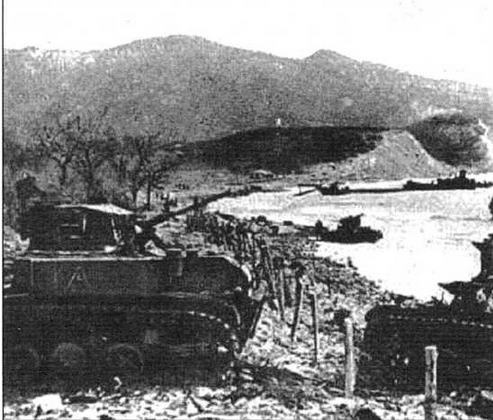

Танки M3А1 563-го отдельного танкового батальона в составе десанта в районе Южной Озерейки. 3 февраля 1943 г.

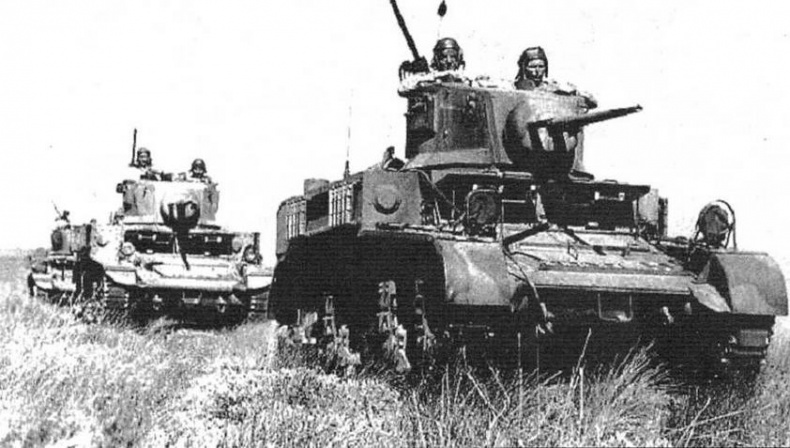

Колонна танков M3А1 выдвигается по степи к переднему краю обороны. 1943 г.

Они состояли на вооружении лёгких танковых батальонов танковых бригад и отдельных танковых батальонов. Так, на Закавказском фронте в 1942 г. в составе 75-го отб и 249-го отб находилось по 30 таких машин, в 15-й тбр и 140-й тбр — по 15 M3л. На Западном фронте в августе 1942-го в 92-й тбр и 101-й тбр имелось по 20 танков «Стюарт», в 192-й тбр — 31 M3л. В ходе Вяземско-ржевской операции в 153-й тбр состояло 27 единиц. В начале 1943 г. при высадке десанта в районе посёлка Южная Озерейка во время проведения известной Новороссийской операции в первом эшелоне действовала танковая рота 563-й отб, в составе которой находились лёгкие танки M3А1.

В апреле 1943 г. поставки «стюартов» в СССР были прекращены.

Тактико-технические характеристики лёгкого танка M3А1 STUART

Экипаж, чел.: 4.

Масса, кг: 12 940.

Габаритные размеры, мм: длина — 4531, ширина — 2235, высота — 2151, клиренс — 420.

Вооружение: 37-мм пушка Мб, три 7,62-мм пулемёта Browning М1919А4.

Боекомплект: 116 снарядов, 6400 патронов калибра 7,62 мм.

Бронирование, мм: лобовая броня — 45, борта и корма — 25, крыша и днище — 10, башня — 13 — 38.

Двигатель: Continental W670-9A, 7-цилиндровый звездообразный карбюраторный воздушного охлаждения, мощность 250 л.с., рабочий объём 9,832 л.

Трансмиссия: главный фрикцион сухого трения, пятиступенчатая коробка передач, бортовые передачи, ленточные тормоза.

Ходовая часть: четыре опорных катка на борт, сблокированных в две тележки, ведущее колесо — переднее, подвеска — буферные пружины, ширина гусеницы — 194 мм. Скорость, км/час: 48.

Запас хода, км: 113.

Преодолеваемые препятствия, м: высота стенки — 0,61, ширина рва — 1,83, глубина брода — 0,91, угол подъёма, град. — 35.

Средства связи: радиостанция SCR-508.

Средние танки

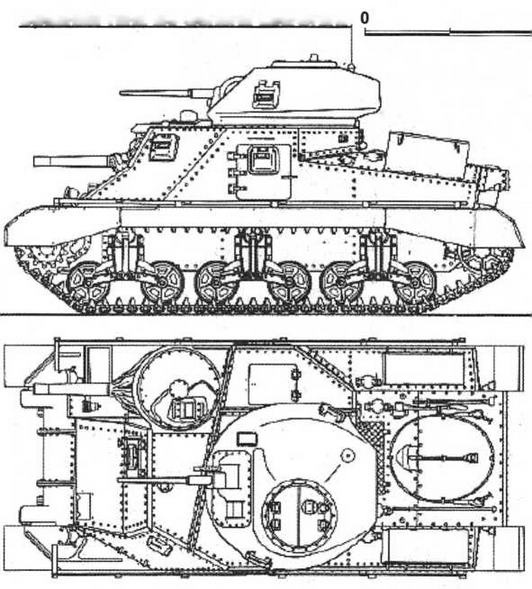

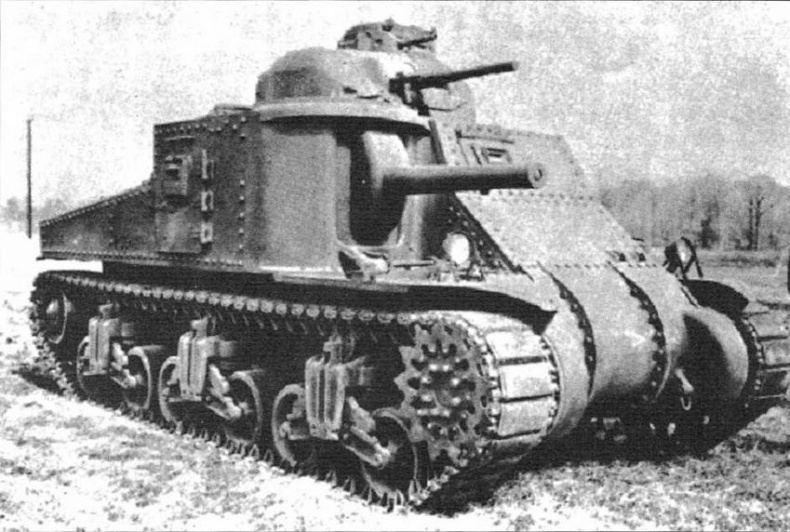

Средний танк M3А5 Lee выпуска 1942 г. с клёпаным корпусом фирмы Baldwin Locomotive

Серийное производство среднего танка М3 General Lee началось летом 1941 г. сразу на заводах пяти американских фирм. Расширенному его выпуску способствовало принятие закона о ленд-лизе, разрешившему поставки боевой техники в Англию, потерявшей большую часть своих танков уже в начале войны.

Англичане получали машины М3 с некоторыми переделками: другой башней с двустворчатым люком, иными крыльями над гусеницами, с дымовыми гранатомётами, радиостанциями. Такой вариант танка они стали называть General Grant.

Вооружение танка М3 было трёхъярусным: в спонсоне по правому борту корпуса установили 75-мм пушку М2 (или М3); в средней части башни в шаровой установке — 37-мм пушку Мб и спаренный с ней 7,62-мм пулемёт Browning М1919А4; такой же пулемёт стоял в самом верху — в командирской башенке и ещё два спаренных курсовых — в отделении управления в неподвижной маске.

Все машины снабжались радиостанциями SCR-508, SCR-528, SCR-538.

Средний танк М3 General Lee/Grant
