Разработка новой боевой машины — «объект 915» — началась в 1965 году в возглавляемом И.В.Гаваловым ОКБ Волгоградского тракторного завода (ВгТЗ). Конструкторам предстояло создать высокоскоростную, легкобронированную, гусеничную, плавающую авиадесантируемую боевую машину с боевыми возможностями, аналогичными разрабатывавшейся в тот период сухопутной БМП-1. Первоначальный замысел предусматривал создание обычного десантируемого блока, состоявшего из собственно машины, многокупольной парашютной системы МКС-5-128Р и серийной десантной платформы П-7. Платформа предназначалась для закатывания блока в самолет, обеспечивала выход его из самолета с помощью вытяжного парашюта и амортизировала приземление. Однако требуемая десантируемая масса, определявшаяся грузоподъемностью самолета Ан-12 для заданного количества одновременно загружаемых боевых машин, не позволяла создать машину с соответствовавшей ТТЗ собственной массой. Чтобы в итоге уложиться в лимит массы, была предложена идея использовать на машине гидропневматическую подвеску с переменным клиренсом. Это предполагало возможность реализовать следующую схему: блок (машина с парашютной системой) самостоятельно заходит в самолет, затем опускается на днище и швартуется на время полета; при выброске блок на днище двигается по рольгангу грузовой палубы самолета и покидает борт. Кроме того, предполагалось, что во время полета к земле опорные катки машины автоматически опустятся до максимального клиренса. Тогда подвеска, приведенная в рабочее состояние, сыграет при приземлении роль амортизатора. Однако вскоре выяснилось, что такое решение приведет после приземления к непредсказуемому подпрыгиванию машины и к возможному ее опрокидыванию. При этом машина неизбежно должна была запутаться в стропах парашютной системы. Эту проблему решили с помощью специальных одноразовых амортизационных лыж, а вот опорные катки пришлось фиксировать на время десантирования в специальном верхнем положении «Д», вплоть до операции расшвартовки, проводившейся уже на земле.

В 1969 году боевая машина десанта «объект 915» была принята на вооружение воздушно-десантных войск Советской Армии под обозначением БМД-1. С 1968 года она производилась серийно на ВгТЗ.

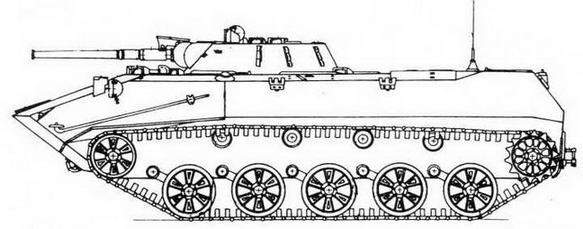

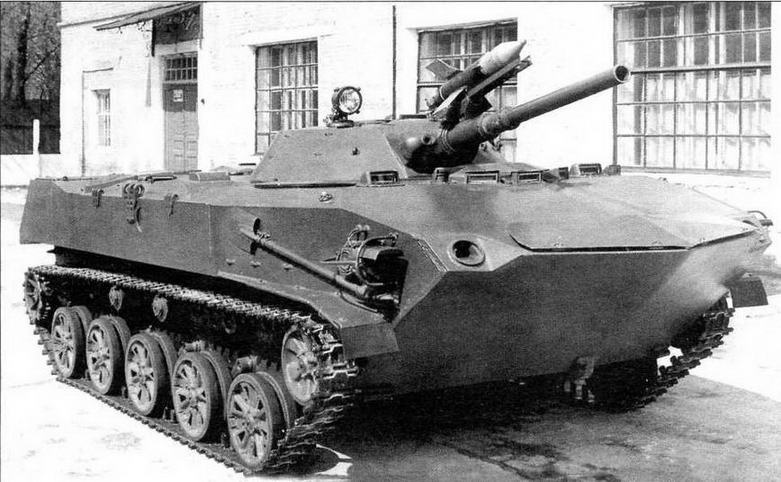

БМД-1

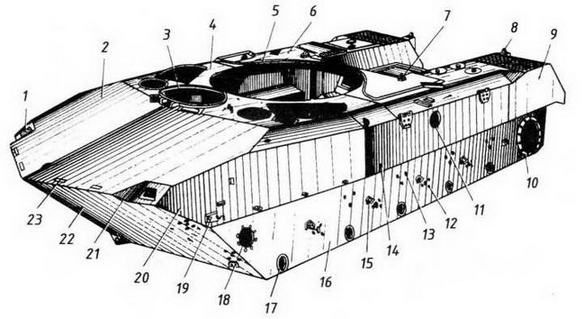

Корпус (вид спереди под углом):

1 и 21 — вставки с амбразурами; 2 — верхний лобовой лист; 3 — основание люка механика-водителя; 4 и 6 — листы крыши; 5 — кольцо; 7 и 8 — упоры для установки платформы парашютно-реактивной системы; 9,14 и 20 — задний, средний и передний верхние бортовые листы; 10 — кольцо для установки и крепления бортовой передачи; 11 — лючок для шаровой установки под автомат АКМС; 12 — отверстие для опоры пневматической рессоры; 13 — отверстия для оси поддерживающего ролика; 15 — кронштейн упора балансира; 16 — нижний бортовой лист; 17 — кронштейн балансира; 18 — отверстие для кронштейна кривошипа направляющего колеса; 19 — буксирный крюк; 22 — нижний лобовой лист; 23 — створки петель волноотражательного щита

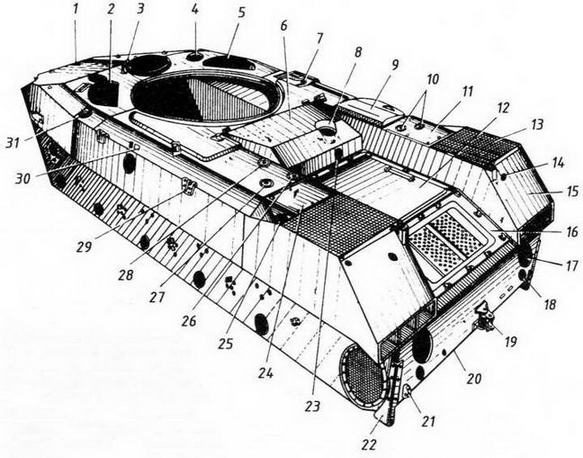

Корпус (вид сзади под углом);

1 — створки петель волноотражательного щита; 2 — люк командира машины; 3 — обойма для прибора наблюдения; 4 — отверстие для прибора ТНПП-220; 5 — люк пулеметчика; 6 — крышка кормового люка; 7 — отверстие для установки клапанов нагнетателя системы коллективной защиты; 8 — отверстие для прибора МК-4с; 9 — съемная крышка-патрубок воздухозабора двигателя; 10 и 27 — лючки для доступа к заправочным горловинам топливных баков; 11 и 24 — съемные крышки для доступа к водяным и масляным трубопроводам; 12 и 16 — съемные листы крыши для доступа в силовое отделение; 13 — защитная решетка с сеткой; 14 — выходное отверстие водосливной трубы; 15 — задний наклонный лист; 17 — отверстие для водопроточной трубы; 18 — отверстие для установки стакана заслонки водомета; 19 — буксировочное устройство; 20 — кормовой лист; 21 — кронштейн для установки съемного кронштейна крепления лыж; 22 — накладка (отбойный кулак); 23 — лючок для шаровой установки под автомат АКМС; 25 — отверстие для стакана антенного ввода; 26 — лючок для доступа к заправочной горловине маслобака; 28 — лючок для доступа к заправочной горловине системы охлаждения; 29 — створки петель для парашютных систем; 30 — отверстие для клапана вытяжного вентилятора; 31 — отверстие для установки ВЗУ аппаратуры ПРХР

БМД-1 имеет классическую для танков, но необычную для боевых машин пехоты компоновочную схему: боевое отделение находится в средней части корпуса, а моторно-трансмиссионное — в кормовой. Корпус сварен из относительно тонких броневых плит — впервые в практике советского машиностроения применена алюминиевая броня. Это позволило значительно облегчить машину, но за счет защищенности. Броня могла обезопасить экипаж только от огня стрелкового оружия калибра 7,62 мм и осколков снарядов. Верхняя лобовая плита очень сильно наклонена к вертикали — на 78°, угол наклона нижней значительно меньше и составляет 50°. Такое решение диктовалось стремлением увеличить объем внутреннего пространства, а также плавучесть машины. Волноотражательный щиток, лежащий при движении по суше на передней лобовой плите, служит дополнительной защитой. Корпус в носовой части сужается, его поперечное сечение имеет Т-образную форму с развитыми надгусеничными нишами. Башня — сварная из стальной брони, заимствована у боевой машины пехоты БМП-1. Ее лобовые детали защищают от 12,7-мм бронебойных пуль.
