Танковый мостоукладчик AVLB

Мостоукладчик AVLB был создан на базе танка М48 и предназначался для преодоления различных преград шириной до 18 м танками и другими боевыми машинами в зоне боевых действий.

Вместо башни смонтировали мостовую конструкцию и оборудование для ее укладки. Мостовая конструкция — типа "ножницы" — представляла собой две клепаные колеи коробчатого сечения шириной по 1,3 м, изготовленные из алюминиевых сплавов. Параметры мостовой конструкции выбирались исходя из условий Европейского театра военных действий. Мост длиной 19,3 м и грузоподъемностью 54 т обеспечивал преодоление 60% водных преград в Западной Европе. На труднодоступной местности для повышения маневренности мостоукладчика существовала возможность "укоротить" мостовую конструкцию за счет уменьшения количества секций в каждой консоли с шести до четырех (общая длина моста в этом случае — 12,3 м). Укладка моста на преграду осуществлялась с помощью гидравлики за 2 — 3 минуты, снятие — за 10 — 30 минут. Укладка моста производилась без выхода экипажа из мостоукпадчика. Была предусмотрена возможность перевозки мостовой конструкции не только на "спине" мостоукладчика, но и на специальном автомобильном прицепе. На вооружение эта машина была принята в 1958 году. В качестве базы использовались шасси танков М48, М48А1 и М48А2. В конце 1960-х годов бензиновые моторы на мостоукладчиках заменили на дизели.

Самоходно-артиллерийские установки М53 и М55

САУ М53, разработанная в 1953 году, представляла собой 155-мм пушку М46, установленную на перекомпонованном корпусе танка М48. Моторно-трансмиссионное отделение и ведущие колеса перенесли в переднюю часть корпуса, в его задней части смонтировали поворачивающуюся башню Т58 с пушкой. Ходовая часть машины была несколько изменена и отличалась от ходовой части танка М48 увеличенным числом опорных катков (семь вместо шести) и использованием задних опорных катков в качестве направляющих колес. Для придания дополнительной устойчивости при стрельбе в кормовой части САУ имелся откидной сошник, поднимавшийся и опускавшийся гидроприводом.

Башня сварная, из катаных бронелистов, ее бортовые и кормовая стенки располагались вертикально. В бортах были сделаны люки для механика-водителя и наводчика. Кормовая стенка представляла собой двухстворчатый люк, верхняя часть которого откидывалась вверх, а нижняя — вниз до уровня пола башни и служила площадкой для работы расчета орудия. На крыше башни располагались командирская башенка и установка 12,7-мм зенитного пулемета М2НВ.

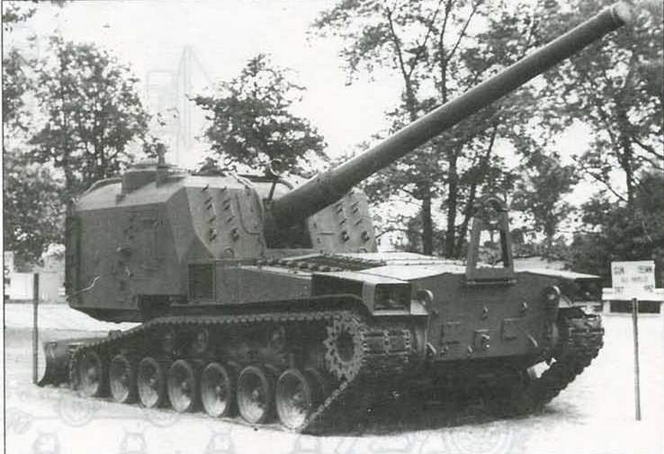

Самоходно-артиллерийская установка М53 в экспозиции музея на Абердинском полигоне

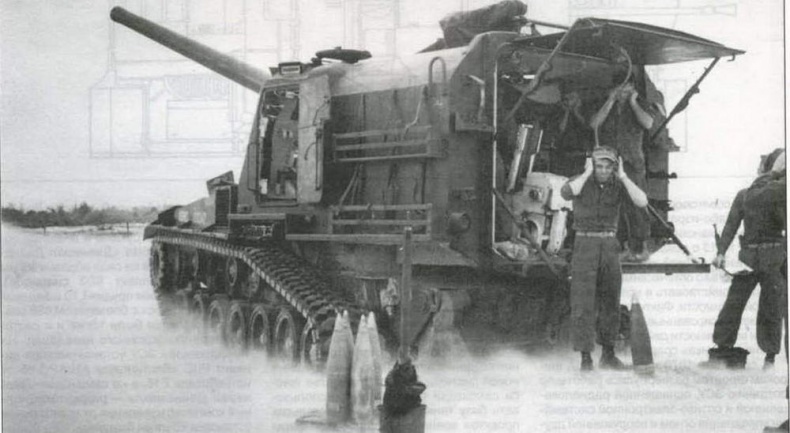

Самоходно-артиллерийская установка М53 американской морской пехоты ведет бой во Вьетнаме

155-мм пушка М46 устанавливалась в башне на двух кронштейнах, приваренных к днищу и погону башни. Углы обстрела орудия в вертикальной плоскости от - 5° до +65°, в горизонтальной — в секторе 60° (30° вправо и 30° влево). Боекомплект состоял из 20 выстрелов картузного заряжания, в его состав входили осколочно-фугасные, бронебойные, химические, дымовые и осветительные снаряды. Максимальная дальность стрельбы — 23 000 м, скорострельность — 2 выстр./мин.

Самоходная гаубица М55 была создана в 1954 году на базе танка М48 и вооружалась 203-мм гаубицей. Силовая установка, трансмиссия, ходовая часть и компоновка САУ были такими же, что и у М53. Боекомплект орудия состоял из 10 выстрелов картузного заряжания с фугасными гранатами или ядерными зарядами. Максимальная дальность стрельбы — 17 000 м, скорострельность — 1 выстрел 8 1,5 минуты.

Самоходные установки изготавливались серийно и состояли на вооружении армии США.

Зенитная самоходная установка М247 "Сержант Йорк"

Решение о создании в США самоходной зенитно-артиллерийской установки, способной эффективно поражать маловысотные воздушные цели круглосуточно и в любую погоду, было принято под впечатлением от эффективного использования арабами советских ЗСУ-23-4 "Шилка" во время арабо-израильской войны 1973 года. Американские ЗСУ "Вулкан" (вариант БТР М113 с авиационной 20-мм шестиствольной пушкой "Вулкан") были оснащены только оптическими прицелами и не могли действовать в условиях ограниченной видимости. Фактически, американские механизированные подразделения не имели возможности действовать автономно, вне "зонтика" средств ПВО.

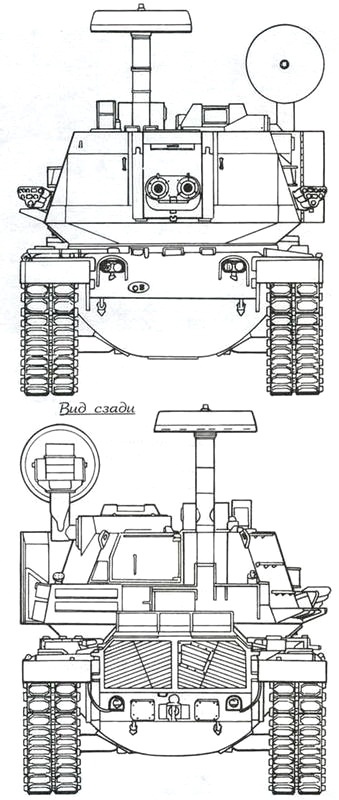

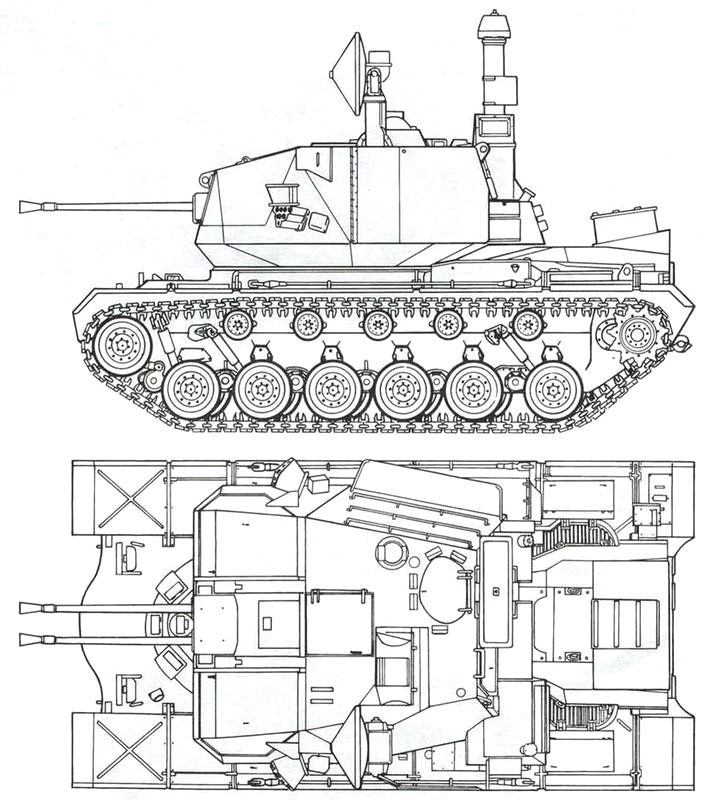

М247 Sergeant York

В середине 1970-х годов в США широким фронтом развернулись работы по созданию ЗСУ, оснащенной радиолокационной и оптико-электронной системами управления огнем и вооруженной двумя автоматическими 25-мм пушками. Уже первые эксперименты убедили специалистов во мнении, что для успешной борьбы с самолетами требуется оружие более крупного калибра. В 1977 году армия США официально опубликовала тактико-технические требования к ЗСУ с автономной всепогодной системой управления огнем ПВО дивизии DIVAD (Divisional Air Defensive — противовоздушная оборона дивизии). Для ускорения создания и принятия на вооружение новой системы оружия в качестве шасси самоходки предлагалось использовать базу танка М48А5. Из нескольких проектов военные выбрали два: фирм "Форд Аэроспейс" и "Дженерал Дайнемикс". Обе предложенные машины имели сходную конструкцию и внешний облик. Однако фирма "Дженерал Дайнемикс" установила на свой образец 35-мм пушки (боекомплект 600 снарядов), а "Форд" — 40-мм орудия L70 шведской фирмы "Бофорс" с боезапасом 698 снарядов. Различия были также и в системах радиолокационного наведения. На "фордовской" ЗСУ устанавливался вариант РЛС "Вестингауз" AN/APG-65 от истребителя F16, а на самоходке "Дженерал Дайнемикс" — радиолокационный комплекс наведения от корабельной установки "Вулкан Фаланкс". Обе машины оснащались вспомогательными оптико-электронными прицелами.

К сравнительным испытаниям фирмы- конкуренты подготовили свои машины в 1980 году. На них обе ЗСУ продемонстрировали не очень высокую надежность и, по большому счету, испытания не прошли, а отдельные пункты программы просто не были выполнены. В 1985 году армия выбрала установку фирмы "Форд", сочтя ее более перспективной, хотя отказов в системе управления огнем у нее оказалось больше, чем у конкурента. Помимо ненадежной работы СУО, ЗСУ имела чрезмерно большую массу, неудобное размещение боекомплекта, а при низких температурах вся система фактически отказывалась работать. Пожалуй, все-таки решающим фактором этого выбора стало артиллерийское вооружение— 40-мм пушки являлись стандартными во многих странах НАТО.

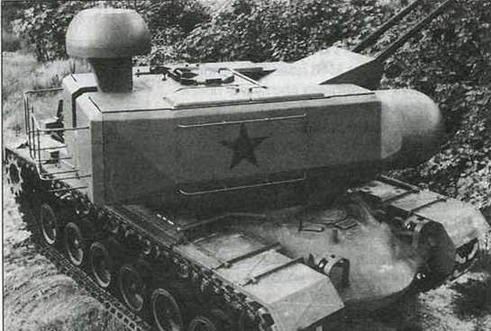

Опытный образец ЗСУ фирмы "Дженерал Дайнемикс"
