Лодки отличались от кораблей типа KD-4 лишь повышенной прочностью конструкции и, как следствие, большей глубиной погружения. Все корабли серии построили в 1932 г.

Вооружение: шесть 21-дюймовых носовых торпедных аппаратов, 14 торпед; пушка калибра 3,9 дюйма и один 13-мм пулемет; авиационное вооружение не предусмотрено. В 1945 г. с I-165 сняли палубное орудие, установив узлы крепления для двух человеко-торпед «кайтен».

Боевая карьера: Лодка I-67 утонула до начала войны. В своем втором боевом походе субмарина I-165 потопила два корабля, потом еще три в следующем походе. Корабль принимал участие в походе на Мидуэй, потом действовал в Индийском океане, где потопил еще пять транспортов, уцелевшие члены команд которых были расстреляны пулеметным огнем. Конвертированную в носитель человеко-торпед лодку потопила в 1945 г. американская авиация в водах Марианских островов. Схожим образом сложилась карьера субмарины I-166, действовавшей, главным образом, в Индийском океане, где она пустила ко дну шесть транспортных судов. I-166 стала первой японской субмариной, потопившей подводную лодку противника – в декабре 1941 г. в водах Борнео голландскую подводную лодку. В июле 1944 г. саму I-166 торпедировала в Малаккском проливе британская субмарина.

Характеристики лодок типа KD-5

Количество построенных 3 (I-65 (позже I-165), I-66 (позже I-166), I-67)

Водоизмещение 1705 т надводное, 2330 т подводное

Размерения:

– длина 97,7м

– ширина по миделю 8?2 м

– осадка 4,7 м

Силовая установка: два дизеля мощностью 6000 л.с., электромоторы мощностью 1800 л.с..

Скорость:

– надводная 20,5 узлов

– подводная 8 узлов

Дальность плавания 10 000 миль со скоростью 10 узлов в надводном положении 60 миль со скоростью 3 узла в подводном положении

Глубина погружения 70

Экипаж 75

Крейсерские субмарины

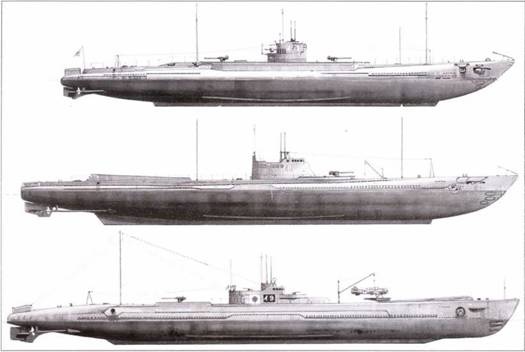

Лодки juisen предназначались для автономного рейдерства на больших удалениях от баз. Вверху художник изобразил подводную лодку I-1 типа J-1. Обводы корпуса с острой носовой оконечностью типичны для крейсерских субмарин японского флота. Авиационное вооружение у субмарины отсутствует, зато лодка обладает мощной артиллерией в виде двух 5,5-дюймовых орудий; боекомплект к торпедным аппаратам составляет 20 торпед.

В середине художник постарался изобразить подводный авианесущий крейсер I-8 типа I- 3. Вооружение крейсера – одна 5,5-дюймовая пушка, 20 торпед и один самолет. На рисунке хорошо видна смонтированная за рубкой авиационная катапульта, а вот ангара в виде двух цилиндров не видно под таким ракурсом.

Пиком развития кораблей J-3 стали субмарины шипа А-1. На нижнем рисунке – лодка I-9 типа А-I. На этих крейсерах ангары для самолетов были встроены в рубки, а катапульты монтировались перед рубками. За рубкой стоит 5,5-дюймовая пушка – на рубке – два 25- мм зенитных автомата.
