Развитие электроники и обобщение опыта боевых действий ночных истребителей стимулировали разработку новых версий самолета P-61, в июле 1944 г. появился P-61В (фирменное обозначение NS.8D). Новая модификация имела следующие отличия: удлиненный на 208 мм обтекатель антенны РЛС SCR-72 °C, две вместо одной створки ниши основной опоры шасси, изменения были внесены в систему уборки/выпуска шасси, в прицел летчика был встроен прибор ночного видения.

Самолеты 2-й серии, P-61B-2-NO, получили пилоны, апробированные на истребителях P-61A-11-NO; на машинах 10-й серии, P-61B-10-NO количество подкрыльевых пилонов увеличили с двух до четырех. На самолеты 15-й серии, P-61B-15-NO, вернули турели, на P-61B-20-NO появились новые турели с новыми системами управления. Истребители двух первых серий, P-61B-1-NO и P-61В-2-NO, строились параллельно. Самолетов 1-й серий изготовили 62 экземпляра, серийные номера: 42-39398 — 42-39401, 42-39403 -42-39405,42-39407,42-39409 — 42-39411,42-39415 -42-39417,42-39419 — 42-39423, 42-39425, 42-39427, 42-39429, 42-39431, 42-39433 — 42-39451, 42-39457 — 42-39460,42-39463 — 42-39465, 42-39467 — 42-39470, 42-39474,42-39476,42-39477,42-39481,42-39482,42-39491,42-39494, 42-39496 и 42-39497.

Самолетов 2-й серии изготовили 38 экземпляров, серийные номера: 42-39402, 42-39406, 42-39408, 42-39412 — 42-39414, 42-39418, 42,39424,42-39426,42-39428,42-39430,42-39432,42-39452 — 42-39456, 42-39461 — 42-39462,42-39466,42-39471 — 42-39473,42-39475,42-39478. 42-39480, 42-39483 — 42-39490, 42039492 — 42-39493, 42-39495.

Ряд изменений был внесен в конструкцию самолетов 5-й серии (P-61B-5-NO, серийные номера 42-39498 — 42-39500) и 6-й серии (P-61B-6-NO, 47 самолетов, серийные номера 42-39501 — 42-39547). Крылья с четырьмя пилонами устанавливались на 25 самолетах 10-й серии (P-61B-10-NO, серийные номера 42-39548 -42-39572).

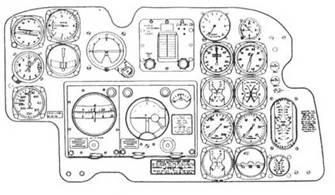

Приборная доски летчика истребителя P-61В. Небольшой прямоугольник в центре приборной доски — индикатор РЛС, над приборной доской установлен оптический прицел.

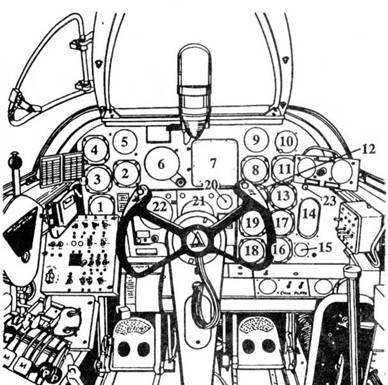

P-61В Приборная доска

1. указатель скорости 2. индикатор крена и скольжения 3. альтиметр 4. радиокомпас 5. вариометр 6. гирогоизонт 7. индикатор РЛС S. указатель давления 9. радиовысотомер 10. часы 11. тахометр 12. указатель температуры масли 13. указатель температуры головок цилиндров двигателя 14. указатель уровня топлива 15. индикатор датчика количества воды 16. индикатор положения шасси и закрылков 17. указатель давления топлива 18. указатель температуры воздуха в карбюраторах 19. указатель давления маслосистемы 20. вакуумный индикатор 21. гироскопический индикатор крена и скольжения 22. гироскопический датчик угловой скорости
