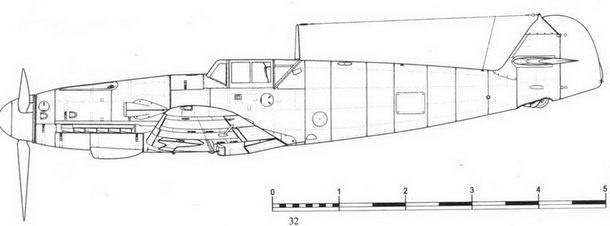

Me 109 G-2 первых серий на базе Me 109F

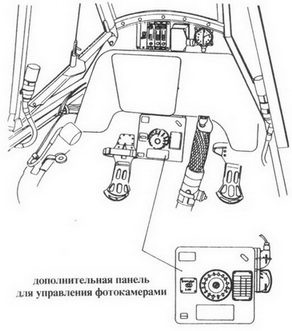

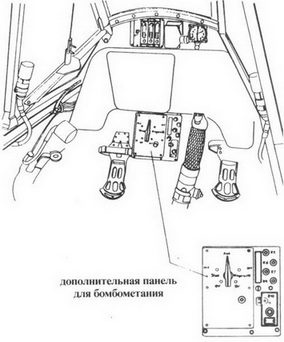

Кабины самолетов Me 109 F разных модификаций

Bf 109F-1

Bf 109F-6

Bf 109 F-4

Bf 109F-4/B

Прицел Revi C/12D

Bf 109F-1

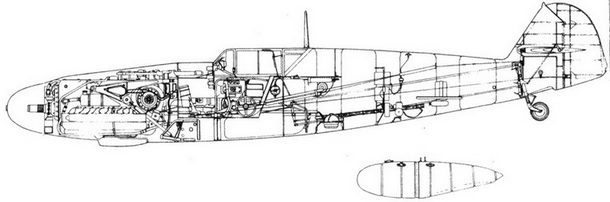

300-литровый топливный бак

левый борт кабины Bf 109 F-1

двигатель DB 601

вооружение версии F-4

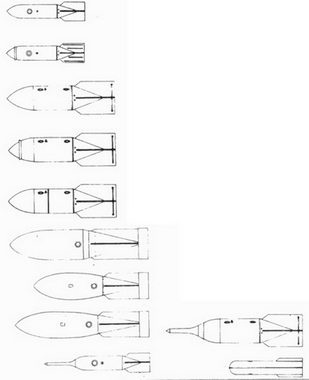

Бомбы, применяемые Me 109

Bf 109 F-1

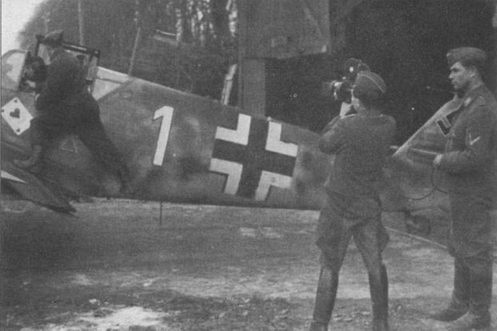

JG 2 и JG 26 продолжали налеты на Англию, в то время как основные силы люфтваффе были переброшены на Восточный фронт. В этих двух полках появилось много знаменитых асов. На снимке изображен F-3 Йозефа «Пипса» Приллера, чьей эмблемой был туз червей. Приллер командовал 1./JG 26 и позднее прославился во время одного из своих вылетов в район союзнического плацдарма в Нормандии в июне 1944 года.

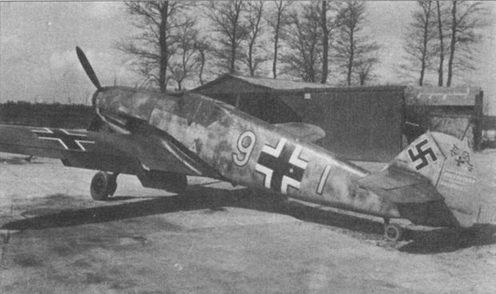

Me 109F-3 «желтая 9» Зигфрида Шнелля, начало 1942 года. Самолет несет камуфляж 76/74/75. Шнелль, командир 9./JG 2 к тому времени имел 57 воздушных побед, отмеченных на руле направления его самолета. В 1944 года Шнелль погиб в Нормандии.

Этот Me 109F-2 из IV./JG 51 снят где-то среди русских степей в конце 1941 года. Обратите внимание на редко используемый в качестве знака IV группы крест. Полоса и кончики крыльев белые. Эту группу позднее расформировали, чтобы пополнить личный состав и парк машин у трех других групп.

На F-4 защиту пилота усилили за счет дополнительного 6-мм бронелиста, установленного под углом 45° за головой пилота. Крепление лобового бронестекла осуществлялось четырьмя болтами.

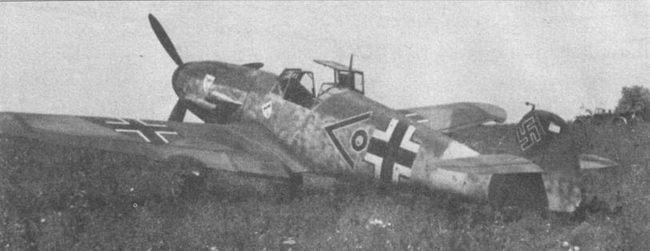

Этот F-4 принадлежал офицеру-технику из III./JG 3 «Udet». На носу эмблема полка, у кабины эмблема группы. На руле направления пять отмеченных побед, из них две одержаны на западе. Куст на заднем плане, скорее всего, представляет собой замаскированную палатку.

F-3

F-4

MG 17

MG 131

MG FF 151/15

бензиновые марки

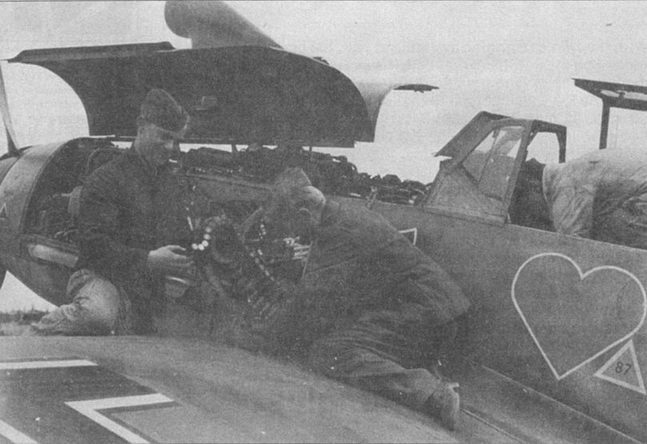

Механики за работой, пополняют боекомплект F-4 из JG 54, Восточный фронт. Отчетливо видна метка у горловины топливного бака, указывающая на тип используемого бензина. Бронированное лобовое стекло. Механики грузят ленту 20-мм снарядов для пушки MG 151/20. JG 54 использовал «Фридрихи» на протяжении всего своего пребывания на Восточном фронте с 1941 по 1945 год.

Вскоре за этим провели испытания очередного «Фридриха-4» (W.Nr. 13149, также выпущенного фирмой WNF), дополнительные пушки на который установили уже в Тарневице. Первые три пробные стрельбы провели на земле. Эти стрельбы прошли успешно. Но в стрельбах в полете, проведенных 28–30 мая, оружие начало отказывать. Конструкцию пушек поправили и провели еще 12 стрельб в полете, в ходе которых произошел лишь один отказ, а еще два раза пришлось перезаряжать пушки из-за перекоса снаряда.
