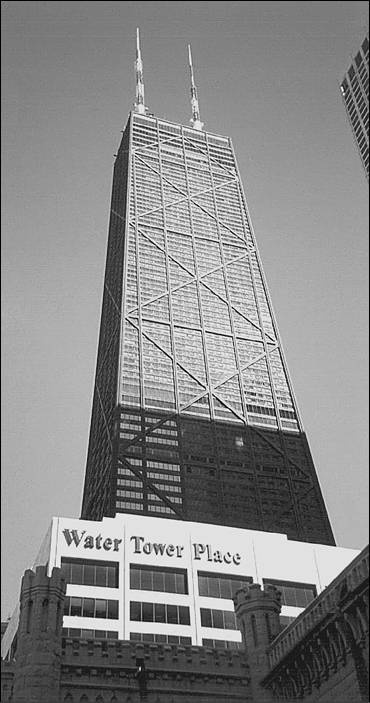

100-этажная башня Центра Джона Хэнкока – до недавнего времени это было самое высокое здание в мире, четвертый по высоте небоскреб в США. Построенная в 1969 г., он на протяжении четырех лет удерживал за собой звание самого высокого здания в городе и самой высокой постройки в мире, расположенной вне Нью-Йорка. Однако строительные рекорды в наше время слишком недолговечны, и в 1973 г. титул чемпиона перешел к гигантской башне «Уиллис Тауэр». Но Центр Джона Хэнкока по-прежнему остается одной из самых популярных достопримечательностей Чикаго – из-за своей выдающейся архитектуры, престижного местоположения и великолепных видов, распахивающихся с его смотровой площадки, расположенной на 94-м этаже постройки. Ночью полоса белых огней, отмечающая вершину здания, видна из любой точки Чикаго.

Центр Джона Хэнкока – один из самых необычных небоскребов в мире. Если подавляющее большинство из них строились как офисные здания, то этот – наполовину жилой. Офисы занимают 40 нижних этажей 100-этажного небоскреба, а квартиры – их более 700 – расположены на 49 верхних этажах постройки. Это самые высокие жилые помещения в мире! Помимо этого часть помещений Центра занимают рестораны, клубы здоровья, здесь есть плавательный бассейн (на 44-м этаже) и даже ледовый каток. Сегодня жители Чикаго ласково именуют этот небоскреб «Большим Джоном», но первоначально проект постройки Центра вызвал горячие споры. Многим казалось, что это нагромождение стекла и металла изуродует панораму города. Однако прошли годы, и Центр Джона Хэнкока стал одним из символов Чикаго.

Проект небоскреба разрабатывала известная чикагская архитектурно-строительная фирма «Skidmore, Owings & Merrill». Ее инженерам предстояло учесть многие особенности местного климата, ведь Чикаго не зря называют «Городом ветров». Чтобы противостоять ветрам, конструкцию требовалось сделать в высшей степени жесткой. Проектировщики нашли выход из положения: Центр Джона Хэнкока – это фактически супервысокая стальная труба. Стальные колонны и балки сконцентрированы по периметру небоскреба, а система огромных диагональных связей на внешних стенах здания придает ему дополнительную устойчивость (хотя при этом связи полностью закрывают вид из двух окон на каждом этаже). Стабильность постройки обеспечивает и сужающаяся кверху форма здания: в основании его площадь составляет 14 000 кв. м, а у вершины – 6500 кв. м.

Грунт на побережье озера Мичиган, где раскинулся Чикаго, довольно мягок. Чтобы он мог удерживать вес огромного 172 800-тонного здания, при закладке фундаментов башни инженерам пришлось применить специальные кессонные конструкции, опущенные в землю до скального основания. Один из кессонов опущен на глубину 66,5 м – рекордную для всех чикагских построек.

Строительство «Большого Джона» началось 5 мая 1965 г., а 7 марта 1970 г. состоялось его открытие. Общая стоимость строительства составила 100 миллионов долларов.

При высоте 343 м здание имеет 252 216 кв. м офисных и 44 000 кв. м торговых помещений, на площади 10 200 кв. м размещается оборудование для теле– и радиотрансляций. Внутренние помещения небоскреба богато отделаны мрамором, травертином, текстурированным известняком. На 94-м этаже расположена смотровая площадка. Во время реконструкции в 1997 г. шестнадцать ее оконных стекол были заменены экранами из высокопрочной нержавеющей стали, и сегодня посетители площадки могут не только видеть город с птичьего полета, но и слышать шум городских улиц и неистовое завывание ветра, обрушивающегося на вершину небоскреба.

Центр Джона Хэнкока – член Всемирной Федерации высотных башен. Это выдающееся сооружение имеет множество наград от различных международных и национальных организаций. Последним из них стал приз «Самое выдающееся архитектурное сооружение 25-летия», присужденный в мае 1999 г. Американским институтом архитекторов.

«Уиллис Тауэр»

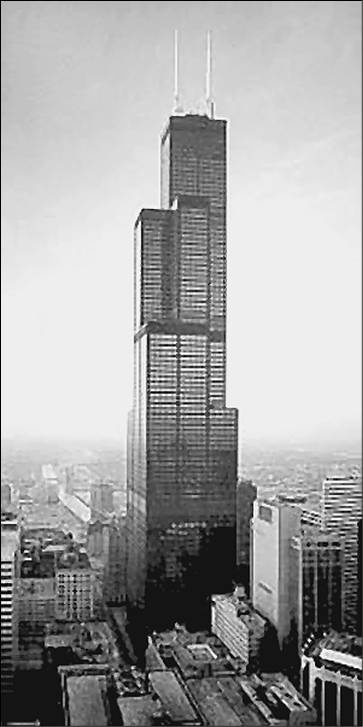

На протяжении почти четверти века небоскреб «Уиллис Тауэр» в Чикаго являлся самым высоким зданием в мире. Правда, тогда он назывался «Сирс Тауэр», новое имя 110-этажный небоскреб получил в 2009 году в связи со сменой владельца. Высота «Уиллис Тауэр» – 443 м, что на 60 м выше «Эмпайр Стейт Билдинг», а за счет установленных на крыше здания телевизионных антенн общая высота от земли до завершения составляет 529 м. В 1998 г. рекорд по высоте здания побил 452-метровый небоскреб «Петронас Тауэрс» в столице Малайзии Куала-Лумпуре. А к XXI веку в мире появились новые рекордсмены, отодвинувшие «Уиллис Тауэр» на 10 место в списке самых высоких зданий мира.

Проект этого гигантского небоскреба родился в конце 1960-х. Он строился для чикагской компании «Sears Roebuck and Company», а разрабатывали его специалисты известной строительной фирмы «Skidmore, Owings & Merrill». «Отцом» высотки стал архитектор Брюс Грэм, руководивший этим небывалым по тем временам проектом, который, впрочем, и сегодня остается выдающимся шедевром технической мысли. Причем не только высота делает башню «Уиллис Тауэр» замечательной.

Чикаго называют «Городом ветров» – средняя скорость ветра здесь составляет 16 миль в час. Чтобы обеспечить устойчивость небоскреба, архитектор Брюс Грэм использовал конструкцию из стальных связанных труб, образующих жесткий каркас здания. Нижняя часть «Уиллис Тауэр» – до 50-го этажа – состоит из девяти труб, объединенных в единую структуру и образующих в основании здания квадрат, раскинувшийся на территории двух городских кварталов. Выше 50-го этажа каркас начинает сужаться. Семь труб идут до 66-го этажа, еще пять – до 90-го этажа, а две трубы формируют оставшиеся 20 этажей. Количества стали, потраченной на строительство этого трубчатого каркаса, хватило бы для создания 52 000 автомобилей. Он очень жесток: вершина постройки раскачивается с максимальной амплитудой всего в 1 фут (0,3 м).

Ступенчатая геометрия 110-этажной башни связана не только с особенностями конструкции, но и требованиями заказчика – компании «Sears Roebuck and Company». Самая широкая, нижняя часть здания предназначалась для размещения основной части офисных помещений.

Стальной остов небоскреба покрыт облицовкой из черного анодированного алюминия (ее совокупная площадь составляет 113 312 кв. м) с более чем 16 100 окнами темно-бронзового стекла. Шесть автоматических моечных машин чистят их 8 раз в году.

Общая масса здания составляет 222 500 тонн. Оно стоит на 114 бетонных с каменной засыпкой сваях, глубоко вбитых в твердое скальное основание. Самый нижний уровень башни залегает на 13 м ниже уровня улицы. На заливку фундамента пошло более 600 000 кубометров бетона – этого количества хватило бы, чтобы построить 8-рядную автостраду протяженностью в пять миль. В здании проложено 3220 км электрического кабеля. А телефонными кабелями (их протяженность составляет 69 200 км) можно 1,75 раза обернуть всю нашу планету по экватору.
