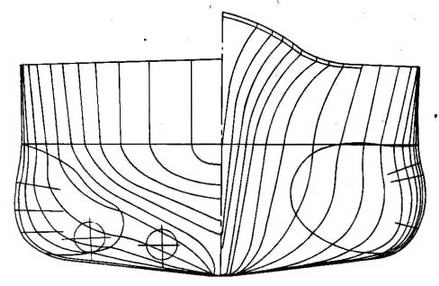

Система защиты крейсеров типа “Тоне” повторяла защиту крейсеров типа “Могами” и проектировалась для противостояния как от артогня (от 20-см снарядов в районе погребов и от 15,5-см по МКО), так и против торпед и ныряющих снарядов. Наклонная бортовая сужающаяся книзу броня в верхней части служила бортовым поясом от снарядов, а в нижней являлась ПТП. Благодаря уменьшению числа башен толщину брони кое-где удалось увеличить.

8.4.1. Вертикальная защита.

Защита механизмов обеспечивалась наклонным от вертикали на 20° поясом высотой 5,6 м (от двойного дна до 1,1 м над водой - здесь и далее имеется в виду вертикальная проекция) и длиной 67,8 м. В верхней половине (высота 2,5 м, из которых 1,4 м находилось ниже ВЛ) пояс набирался из 65- 100-мм (сужение на нижних 0,7 м) плит стали NVNC, а в нижней - из 34-мм (18+16) стали DS. Верхняя кромка пояса соединялась со скосами броневой средней палубы.

Погреба на протяжении 43,4 м защищались равномерно сужающимся книзу поясом из стали NVNC высотой 4,5 м, проходившим под тем же наклоном от нижней палубы (НП) до двойного дна. На верхней кромке его толщина составляла 145 мм, на нижней (в 1,4 м под ВЛ) - 55 мм. Ниже пояс переходил в 45-мм ПТП. Верхняя кромка крепилась к плоской броневой 56-мм (в этой части) НП из брони CNC.

Пространство между бортовой обшивкой и внутренним поясом, переходящим в ПТП, делилось на водонепроницаемые отсеки, причем в районе ПТП эти отсеки использовались для хранения топлива и котельной воды. Остальные нефтяные и водяные цистерны располагалась в двойном дне. Толщина стенок буля ступенчато увеличивалась книзу: от 12 мм у верхней кромки пояса до 18 мм у места стыка ПТП с днищем.

Прямая поперечная переборка между механизмами и погребами над НП а также кормовая переборка МО выполнялись из 105-мм плит стали NVNC. Погреба ниже НП защищались с носа также прямой переборкой из стали NVNC толщиной 100— 140 мм.

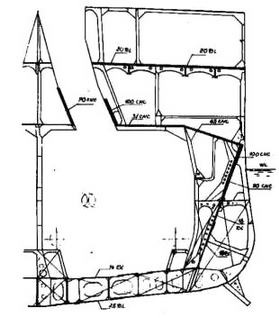

СЕЧЕНИЕ ПО МИДЕЛЬ-ШПАНГОУТУ

8.4.2. Горизонтальная защита

Обеспечивалась плитами из стали CNC над механизмами на уровне СП и над погребами на уровне НП. Бронепалуба над механизмами в средней части была плоской и имела толщину 31 мм, а у бортов имелись 2,6-метровые скосы под углом 20° к горизонту, толщина которых составляла 65 мм. Наличие скосов позволяло экономить вес за счет уменьшения высоты пояса. Нижняя 56-мм бронепалуба над погребами была плоской.
