Читать книгу - "Петербургские доходные дома. Очерки из истории быта - Екатерина Юхнева"

Наряду с деревом самым распространенным строительным материалом в XIX веке был кирпич. Еще с домонгольских времен знали на Руси кирпич (плинфу), но использовался он для строительства исключительно общественных сооружений, в основном церквей. Жилые здания начали возводить из кирпича только со второй половины XV века.

Производство кирпичей в Петербурге в XVIII веке сначала наладили на казенных (государственных) заводах и заводах Александро-Невского монастыря. Частных заводов было еще мало. Их появление сдерживали протекционистские правительственные меры. Но в XIX веке частные кирпичные заводы (число колебалось от 40 до 60) постепенно вытесняют казенные, тех осталось всего 4. За сто лет производство кирпичей выросло в десятки раз: с 5 млн шт. в год в конце XVIII века до 200 млн шт. в 1903 г. Располагались заводы вдоль рек — Невы, Тосны, Ижоры. Особенно ценилась как сырье для изготовления кирпича красная ижорская глина.

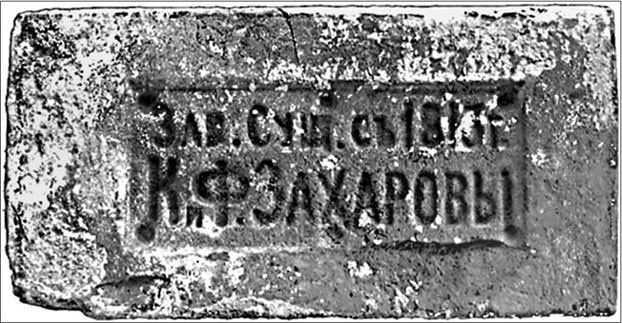

Захарьевский кирпич

Глину для производства кирпичей начинали готовить с осени. Для выветривания ее раскладывали в гряды. Когда глина замораживалась, она разрыхлялась, а при таянии из нее вымывались органические вещества и соли. Выветренная глина становилась однородной и пластичной, кирпичи из нее получались звонкие и плотные, в брак уходило мало.

После завершения цикла выветривания в глину добавляли до 1/4 части песка и начинали вымешивать. Обычно ногами, иногда с помощью конной глиномялки. В конце XIX века деревянные формы для кирпичей оббивались изнутри железом, ко дну их крепилось клеймо в виде рисунка, буквы, как правило, — инициалы владельца завода или клеймо казенных (государственных) кирпичных заводов двуглавый орел. При обжиге клеймо закреплялось.

Форму внутри обсыпали песком, чтобы глина не прилипала, а также для создания шероховатой поверхности на готовом кирпиче для лучшего сцепления его с раствором. Затем с нажимом глину вдавливали в эту форму, удаляя излишки скалкой. Кирпич-сырец должен был подсохнуть в течение 2–4 дней, после чего он подвергался обжигу.

С конца XIX века стали применять кирпичеделательные машины «Геркулес», «Идеал», «Эврика» чрезвычайно высокой производительности. Так, немецкая машина «Геркулес» фирмы «Фрид и Клооз» делала до 3 тысяч кирпичей в час. Но машины часто ломались, отсутствовали специалисты, умеющие работать с ними, поэтому по-прежнему преобладало ручное формование кирпичей.

С 1840-х годов появился стандарт для величины кирпича — 6 × 3 × 1,5 вершка (267 × 133 × 66 мм). Длина кирпича равнялась его удвоенной ширине плюс ширина шва, что давало возможность кладки в перевязку. Вес кирпича при ручной формовке равнялся 9–10 фунтам, а при машинной 11 фунтам (4–4,5 кг).

Обжигали кирпичи в стенных постоянных печах или во временных напольных. Длился обжиг от 7 до 10 дней, а иногда и до 17 дней, что зависело от погоды, от степени влажности и плотности кирпича-сырца. После обжига неделя отводилась на остывание кирпичей. Затем их сортировали. Обычно каждый пятый кирпич браковался, если же только каждый седьмой, то обжиг считался удачным.

Кирпич получался разного качества, оно определялось по цвету, ударопрочности и чистому звуку при ударе кирпича о кирпич. Готовую продукцию делили на три сорта. Самым лучшим считался так называемый «красный кирпич», его цвет имел лиловый оттенок, кирпич давал «металлический звон», отличался однородным составом без пустот и раковин. Ко второму сорту относился «алый кирпич» — желто-красного цвета, недожженный, он боялся сырости и поэтому обычно использовался для внутренних работ. К самому плохому, третьему сорту причисляли «кирпич-железняк», в нем содержалось много окиси железа, придававшей ему темный цвет и твердость. Он плохо обрабатывался и скреплялся раствором, но имел повышенную водостойкость. Его применяли в местах, подверженных сырости, — в кладке фундаментов и подвалов.
