Корабль получил название в честь принца Фридриха Карла (1827-1885 гг.), немецкого генерал-фельдмаршала, участника прусско-датской (1848 г.), австро-прусской (1866 г.) и франко-прусской (1870-71 гг.) войн. Позднее это название получил построенный в начале 1900-х гг. броненосный крейсер, погибший в конце 1914 года на русской мине.

Официально классифицировался как “батарейное судно 2 ранга”. Корабль являлся первым броненосцем, спроектированным в Германии (1865 г.), но построенным ещё за границей, в JIa Сейне близ Тулона на верфи “Societe Nouvelles des Forges et Chantiers de la Mediterannie” (этой судостроительной фирмой строились и боевые корабли для русского флота).

Заложен в 1866 г., спущен 16 января 1867 г., вступил в строй 3 октября 1867 г. Стоимость корабля составила 6 453269 марок. В 1895 году “Фридрих Карл” был разоружен и 11 августа 1895 г. перечислен в опытовое торпедное судно. С 21 января 1902 г. числился в списках флота как портовое судно “Нептун”. 22 июня 1905 г. окончательно исключён из списков флота и продан на слом в марте 1908 г. за 284 тысячи марок. Разобран в Голландии.

Основные кораблестроительные элементы: водоизмещение: 5912 т проектное, 5971 т нормальное, 6932 т наибольшее, 5780 т после модернизации, длина 91,13 м по конструктивной ватерлинии, 94,14 м наибольшая, ширина 16,6 м по конструктивной ватерлинии, осадка 6,90 м носом, 8,05 м кормой, высота борта 9,24 м на миделе.

Корпус – железный, набран по бракетной системе, детали набора из судостроительного железа. Имел двойное дно на протяжении 76% от длины корпуса, внутри делился на 8 отсеков (переборки доходили до батарейной палубы, а две из них до жилой). На верхней палубе, позади грот-мачты была установлена двухъярусная боевая рубка высотой 4 м. В нижнем ярусе находился командный пост, в верхнем штурвал.

Броненосный фрегат “Фридрих Карл" (Схема бронирования и расположения артиллерии)

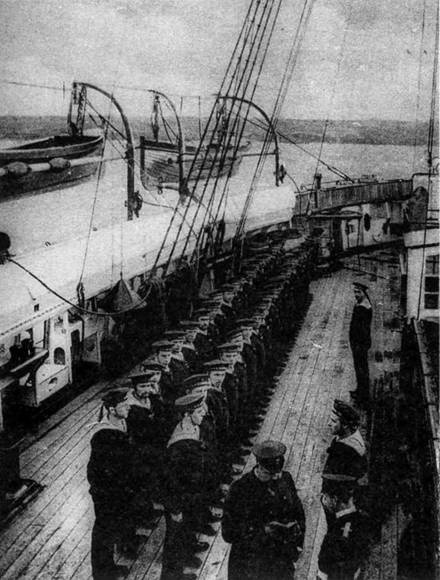

На палубе броненосца “Фридрих Карл”

Бронировался корабль кованым железом, уложенным на тиковую подкладку. Пояс по ватерлинии имел толщину 127 мм (нижний ряд плит 114 мм), вместе с тиковой подкладкой толщина достигала 254 мм. Высота броневого пояса 2,7 м. Над водой броневой пояс возвышался на 1,75 м в носу, на 1,85 м у миделя и на 1,65 м в корме.

Корме подкладки под броню, брусья которой укладывались горизонтально, тиком было забрано всё пространство между шпангоутами (т.н. сплошная шпация). Толщина наружной обшивки ниже ватерлинии 27 мм, выше 20 мм. Палуба, толщиной 9 мм, сверху была покрыта деревом. Носовой и кормовой казематы защищены 114-мм бронёй на тиковой подкладке (с нею толщина 260 мм), боевая рубка 114-мм плитами.

Механизмы фрегата изготовлялись заводом-строителем, т.е. во Франции. Позднее “Фридрих Карл” получил котлы отечественного производства, завода “Kaiserische Werft в Вильгельмсгафене. Одна двухцилиндровая горизонтальная паровая машина простого расширения, 6 коробчатых котлов были сосредоточены в одном машинном и двух котельных отделениях. Корабль имел один четырёхлопастный винт.

На испытаниях “Фридрих Карл” имел скорость 13,5 узла, развив мощность 3550 индикаторных л.с. Официальный результат после испытаний на мерной линии в Тулоне – 13,58 узла при развитой мощности 3368 индикаторных л.с. Запас угля 624 т, дальность плавания составляла 2210 миль при скорости 10 узлов.

Позднее на “Фридрих Карл” установили и электрооборудование: 3 динамо- машины (65 В, мощностью 30, позднее увеличена до 35 кВт). Он стал первым крупным кораблём германского флота, на котором оборудовали электрическое освещение.

Корабль имел 1 руль обыкновенного типа площадью 11,4 кв. метра. Броненосец “Фридрих Карл” отличался хорошей маневренностью и поворотливостью, хотя для устойчивости на курсе приходилось держать руль в положении 6 градусов на левый борт. Время поворота на правый борт (более выгодный для маневра) составляло 8 мин 15 сек, а диаметр циркуляции 560 м.

Парусное вооружение фрегата включало полную оснастку. Железные мачты были полые внутри, имелись стальные нижние реи, стеньги и брамстеньги-однодеревки. Такелаж проволочный, руслени находились снаружи корпуса. Выйдя 17 октября 1867 года по окончании постройки из Тулона, “Фридрих Карл” попал в Бискайском заливе в сильный шторм и потерял фок- и грот-мачты.
