У модификаций A — G с 37-мм пушкой были спарены два пулемета MG34 фирмы Rheinmetall-Borsig калибра 7,92 мм. Третий пулемет MG34 устанавливался в лобовом листе корпуса. Боекомплект пулеметов состоял из 4425 патронов.

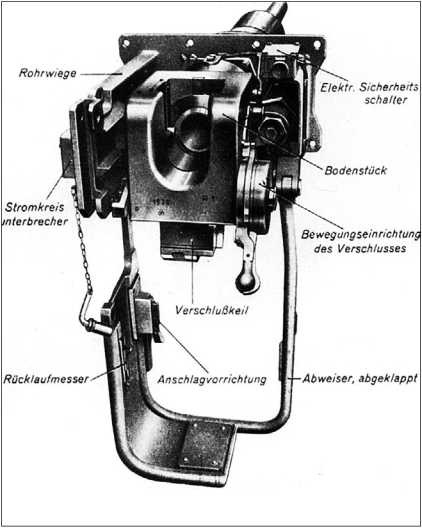

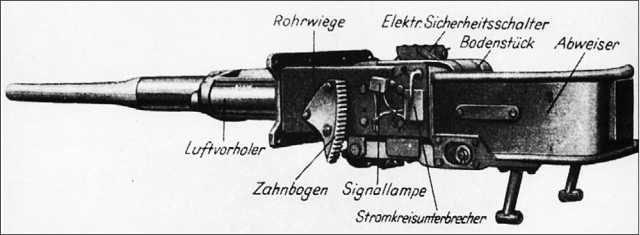

Вверху: 50-мм пушка KwK 38 L/42. Внизу: 50-мм пушка KwK 38 L/42, вид с казенной части. Ограждение пушки откинуто вниз.

У танков вариантов G — М с 50-мм пушкой был спарен только один пулемет MG34. Второй размещался в лобовом листе корпуса в шаровой установке Kugelblende 30 (Ausf.E — Н) или Kugelblende 50 (Ausf.J — N). На командирских башенках танков вариантов L — N на специальном устройстве Fliegerbeschutzgerat 41 или 42 можно было установить зенитный пулемет. Боекомплект пулеметов на машинах с 50-мм пушками колебался от 2700 до 4950 патронов.

Танки с 37-мм пушками оборудовались монокулярными телескопическими прицелами TZF 5а, с 50-мм KwK 38 — TZF 5d, с 50-мм KwK 39 — TZF 5е. В танках Ausf.N устанавливались прицелы TZF 5b. Все эти прицелы имели 2,4-кратное увеличение. Курсовой пулемет MG34 оснащался 1,8-кратным телескопичесим прицелом KZF 2.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танках устанавливались двигатели Maybach НL 108TR, НL 120TR НL и 120TRM, 12-цилиндровые, V-образные (развал цилиндров 60°), карбюраторные, четырехтактные мощностью 250 л.с. (HL 108) и 300 л.с. (HL 120) при 3000 об/мин.

Диаметры цилиндров — 100 и 105 мм. Ход поршня 115 мм. Степень сжатия — 6,5. Рабочий объем — 10 838 см³ и 11 867 см³. Все двигатели имели одинаковую конструкцию.

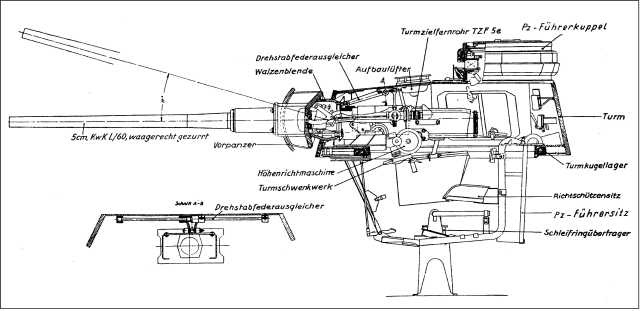

Установка 50-мм пушки KwK 39 в башне танка Pz.III.

Экипаж танка Pz.III Ausf.F 16-й танковой дивизии за чисткой орудия. 1941 год. Машина прошла значительную модернизацию, в ходе которой на ней установлена 50-мм пушка, усилено бронирование лобового листа подбашенной коробки и верхнего и нижнего лобовых листов корпуса. Несмотря на это, экипаж, где только можно, навесил на машину гусеничные траки.

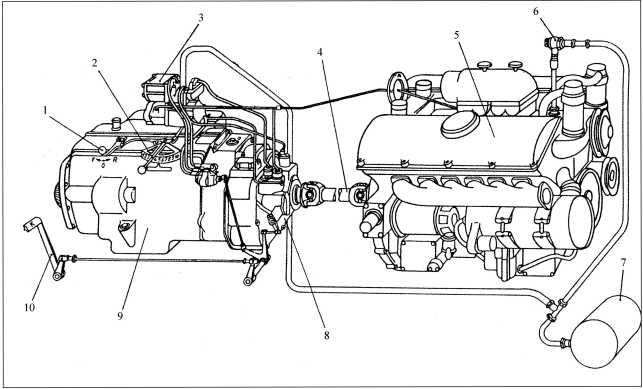

Двигатель и коробка передач танка Pz.III Ausf.E: 1 — переключатель направления движения; 2 — переключатель передач; 3 — блок выключателей; 4 — карданный вал; 5 — двигатель; 6 — обратный клапан; 7 — ресивер; 8 — главный фрикцион; 9 — коробка передач; 10 — педаль сцепления.

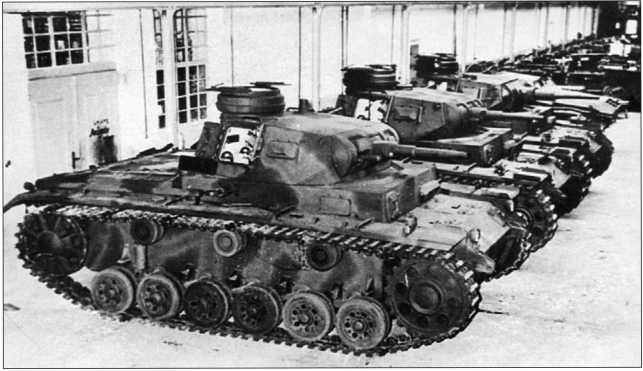

Танки Pz.III Ausf.G в сборочном цеху. Первые две машины вооружены 37-мм пушками, третья — 50-мм.

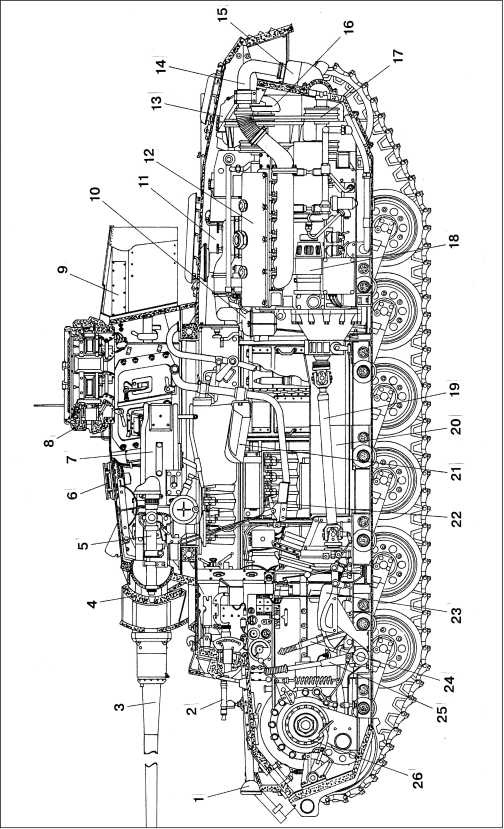

Компоновка среднего танка Pz.III Ausf.L: 1 — фара; 2 — курсовой пулемет MG34; 3 — пушка KwK 39; 4 — маск-установка с дополнительной бронезащитой; 5 — прицел TZF5e; 6 — бронировка вентилятора; 7 — ограждение пушки; 8 — командирская башенка; 9 — ящик для снаряжения; 10 — воздушный фильтр; 11 — топливный бак; 12 — двигатель; 13 — радиатор; 14 — выхлопная труба; 15 — глушитель; 16 — вентилятор; 17 — привод вентилятора; 18 — стартер; 19 — карданный вал; 20 — кожух карданного вала; 21 — сиденье наводчика; 22 — педаль спуска; 23 — сиденье механика-водителя; 24 — кулиса; 25 — рычаг управления; 26 — механизм поворота.

Топливо — этилированный бензин с октановым числом не ниже 74. В топливную систему танков Ausf.A — D входили два бензобака общей емкостью 300 л. Машины вариантов Е — N имели один бензобак емкостью 320 л, располагавшийся в кормовой части танка справа от двигателя. Расход топлива на 100 км при движении по шоссе — 287 л. Подача топлива принудительная, с помощью двух (у модификаций G — N — трех) топливных насосов диафрагменного типа Solex ЕР100. Карбюраторов — два, марки Solex 40 JFF II.

Система охлаждения — жидкостная, с двумя радиаторами и двумя вентиляторами. Емкость системы охлаждения — 70 л.

Трансмиссия состояла из карданной передачи, главного фрикциона, коробки передач, механизмов поворота и бортовых передач.

На танках модификаций А — С устанавливались многодисковый главный фрикцион и пятискоростная коробка передач. Машины Ausf.D оснащались шестискоростной коробкой передач. На машинах остальных модификаций использовались трансмиссии трех типов:

— с шестискоростной механической коробкой передач и сухим главным фрикционом механического управления и механическим управлением тормозов;

— с шестискоростной механической коробкой передач и сухим главным фрикционом механического управления и гидравлическим управлением тормозов;

— с десятискоростной безвальной механической коробкой передач и работающим в масле многодисковым главным фрикционом с преселекторным пневмо-гидравлическим управлением и гидравлическим приводом тормозов.

На десятискоростной коробке передач устанавливался селектор преселекторной (предварительно избранной) настройки переключающего механизма на нужную передачу. Переключение передач соответственно выполненной настройке производилось пневматически. При этом выбор передач и переключение их производились в разное время.

Выбор передачи производился рычажком селектора, находившимся справа от механика-водителя на коробке передач. При изменении положения рычажка новая передача на включалась, а открывались лишь те или иные клапаны пневматической системы — таким образом, подготавливалось включение выбранной передачи. В нужный момент механик-водитель включал передачу, нажимая на педаль. Кроме десяти передач вперед, коробка с пневмо-гидравлическим преселекторным управлением имела четыре передачи назад. Переключение с переднего хода на задний и включение нейтрального положения производилось при помощи рычага реверса. Для выравнивания угловых скоростей шестерен в коробке имелось два центральных синхронизатора.

При применении механического управления главный фрикцион включался обычным способом — педалью, соединенной тягой с выжимной муфтой, а передачи — с помощью кулисы при выключенном главном фрикционом.

Передача вращения от коробки передач бортовым передачам производилась правым и левым одноступенчатыми планетарными механизмами, смонтированными в один агрегат.

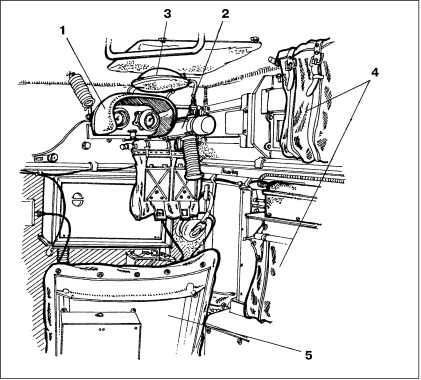

Место стрелка-радиста: 1 — прицел; 2 — пулемет MG34; 3 — головной упор; 4 — мешки с пулеметными лентами; 5 — сиденье.
