Еще одним орудием, устанавливавшимся в танках Cromwell, стала 95-мм гаубица. В конце 1942 года, в рамках развития концепции танка поддержки (close support tank), армия потребовала вооружения части боевых машин орудием, стреляющим снарядами повышенного фугасного действия. Поскольку 76-мм гаубица была признана недостаточной по мощности, сконструировали новую 95-мм гаубицу. Она представляла собой синтез сильно укороченного (собственно, фрагмента) ствола калибром 3,7 дюйма (95 мм) с казенной частью и замком от знаменитой 25-фунтовой гаубицы- пушки. Первоначально 95-мм гаубица монтировалась в стандартной маске для 57/75-мм пушки, но это ограничивало дальнобойность до 2300 м. После изменения установки дальность стрельбы возросла до 5000 м. Гаубица, с характерным противовесом на конце ствола, стреляла стандартными снарядами: дымовыми, фугасными, бронебойно-фугасными, а позднее и экспериментальными — кумулятивными. Она была принята на вооружение в феврале 1943 года под официальным названием Tank Howitzer 95 мм Mk I.

Боекомплект танка состоял из 75 выстрелов калибра 57 мм, или 64 выстрелов калибра 75 мм (23 выстрела укладывались в башне, 41 — в корпусе), или 40 — 48 выстрелов калибра 95 мм.

Дополнительное вооружение всех модификаций танка Cromwell включало два пулемета Besa Мк I, II, 1Г, III и III* калибра 7,92 мм. Этот пулемет представлял собой английскую версию чехословацкого пулемета Zbrojovka Brno ZB 53. Пулемет Besa имел воздушное охлаждение. Темп стрельбы составлял 750 — 850 выстр./мин, боевая скорострельность — 450 — 500 выстр./мин, а у вариантов Mk III и ИГ — 600 выстр./мин. Масса пулемета равнялась 21,79 кг, при этом на ствол приходилось 6,8 кг. Курсовой пулемет размещался в маск-установке № 20, спаренный — в одной маске с орудием. Курсовой пулемет имел горизонтальные углы обстрела по 22,5° вправо и влево. Вертикальное наведение было возможно в диапазоне от +12,5° до -12,5°.

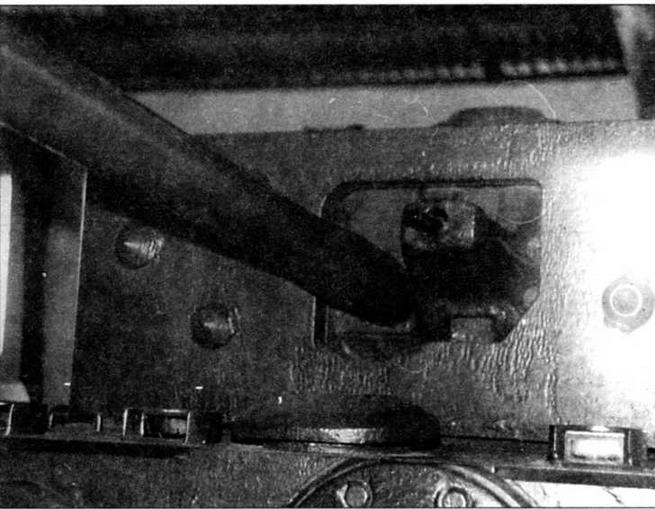

Маск-установка 75-мм пушки и спаренного пулемета BESA на танке Cromwell IV

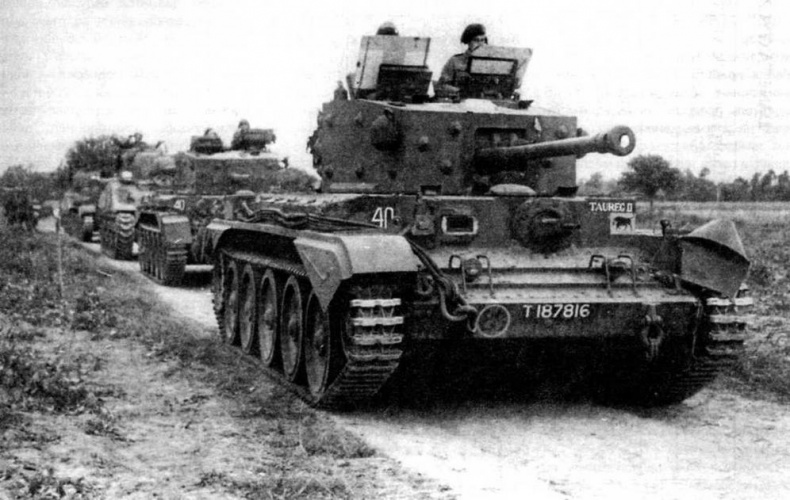

Танки штабной роты 11-й танковой дивизии: впереди Cromwell Control, за ним — Centaur OP. Нормандия, июнь 1944 года

Внутри танка перевозился 7,7-мм пулемет Bren. В боекомплект пулеметов входило 4950 патронов калибра 7,92 мм (22 ленты по 225 патронов) и 600 патронов калибра 7,7 мм.

В специальной амбразуре в крыше башни устанавливался 2-дюймовый (50,8-мм) миномет для стрельбы дымовыми и осколочными гранатами.

Заряжался миномет так же, как ракетница — переломом ствола. Дальность стрельбы достигала 120 м. Дымовая граната могла создать завесу на площади до 15 — 20 м². Осколочная граната Mk I содержала от 18 до 42 круглых пуль (в зависимости от диаметра).

Для стрельбы из миномета использовались и так называемые разрывные дымовые гранаты Мк III, которые снаряжались белым фосфором. Боекомплект миномета состоял из 30 гранат.

Наводилось орудие с помощью телескопических прицелов № 50x3L Mk 1 или 2AFV Sight Gear 75 mm. Для ведения стрельбы из курсового пулемета первоначально использовался перископический прицел № 35 Мк 1, а на танках поздних выпусков — телескопический прицел № 50x1,9 Мк 1.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ. Крейсерский танк Mk.VIII (А27М) Cromwell оснащался двигателем Rolls-Royce Meteor, представлявшим собой танковый вариант авиамотора Merlin III. В двигатель, предназначенный для установки на танк, был внесен ряд переделок: заменены насосы системы охлаждения, а также топливный и масляный; стала другой нижняя часть двигателя, приспособленная к монтажу на новом типе подмоторной рамы; изменилась часть систем двигателя (в том числе система выхлопа).

Двигатель Rolls-Royce Meteor — карбюраторный, четырехтактный, 12-цилиндровый V-образный жидкостного охлаждения мощностью 560 — 600 л.с. при 2550 об/мин. Угол развала блоков цилиндров — 60°. Диаметр цилиндра — 137,16 мм, ход поршня — 152,4 мм. Рабочий объем двигателя — около 27 000 см³. Масса сухого двигателя — 610 кг. Топливом служил этилированный бензин с октановым числом 67.

Топливные баки располагались по обеим сторонам от двигателя. Правый бак вмещал 273 л, левый — 255 л. На корме мог устанавливаться дополнительный цилиндрический бак на 27 л. Расход топлива на 100 км пути: при движении по шоссе — 280—420 л, по пересеченной местности — 420 — 560 л.

Аналогично располагались маслобаки: справа — на 39 л, слева — на 27 л. Использовалось масло типа 10 H.D. (М.160). Его расход составлял 7 л на 100 км. В башне имелся масляный бачок (около 2,5 л) с маслом типа Wesco для смазки механизмов орудия и пулеметов.

Емкость системы охлаждения — 64 л. Она состояла из двух радиаторов и резервуара с охлаждающей жидкостью. Для охлаждения применялась вода или этиленгликоль.

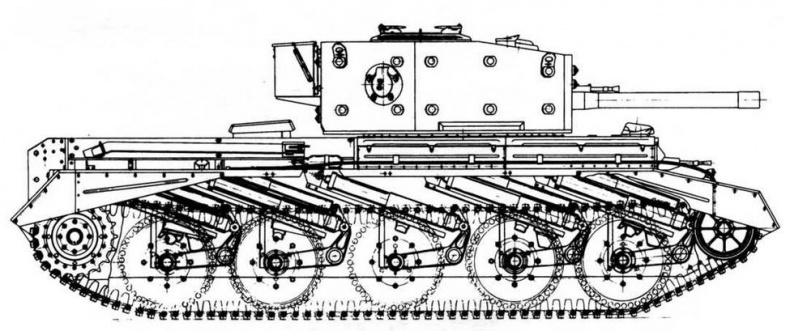

Схема размещения узлов подвески танка Cromwell I

Крутящий момент от двигателя танка к трансмиссии Merritt-Brown Z5 передавался с помощью двухдискового сухого сцепления, управление которым имело гидроусилитель. Собственно под трансмиссией Merritt-Brown Z5 понимают двухпоточный механизм передач и поворота, который представлял собой механическую несинхронизированную пятискоростную (5+1) коробку передач, выполненную в одном агрегате с планетарным механизмом поворота. Далее крутящий момент через бортовые передачи передавался к ведущим колесам. На танках ранних выпусков передаточное отношение бортовой передачи составляло 3,71:1, при этом максимальная скорость движения достигала 64 км/ч. Дабы снизить эксплуатационные нагрузки на танках поздних выпусков, передаточное отношение увеличили до 4,5:1. Как следствие, максимальная скорость движения снизилась до 52 км/ч.

Танк Cromwell оснащался гидравлическими колодочными тормозами.

ХОДОВАЯ ЧАСТЬ применительно к одному борту состояла из пяти сдвоенных обрезиненных опорных катков большого диаметра, ведущего колеса заднего расположения со съемными зубчатыми венцами (20 зубьев в каждом) и направляющего колеса с натяжным механизмом. Подвеска — индивидуальная, пружинная (1, 2, 4-й и 5-й опорные катки имели гидравлические амортизаторы двустороннего действия). Гусеницы — мелкозвенчатые, с одним гребнем, цевочного зацепления. Применялись два типа гусениц: шириной 356 мм (14 дюймов) и 394 мм (15,5 дюйма). Каждая включала 125 траков, шаг трака — 100 мм. При длине опорной поверхности 3730 мм удельное давление танка на грунт составляло 0,97 кг/см².

ЭЛЕКТРООБОРУДОВАНИЕ было выполнено по однопроводной схеме. Напряжение 12 В. Аккумуляторов — два, емкостью 150 А.ч каждый. Имелся дополнительный зарядный агрегат.

СРЕДСТВА СВЯЗИ. Танк оборудовался радиостанцией № 19 со встроенной системой внутренней связи. Радиостанция имела радиус действия на коротких волнах 15 км, на ультракоротких —1,5 км.
