Читать книгу - "Бронетранспортеры Вермахта - Михаил Барятинский"

Ausf.C

Броне транспортер Sd.Kfz.251 Ausf.B

Управление машиной осуществлялось с помощью рулевого механизма автомобильного типа. Поворот на небольшой угол (до 6°) производился поворотом передних колес; при более крутых поворотах, кроме того, тормозилась соответствующая гусеница. Для этой цели управление передними колесами было синхронизировано с управлением тормозами двойного дифференциала. Усилие на тормоза передавалось с помощью гидравлического привода. Двойной дифференциал (цилиндрический с парой конических шестерен) предназначался для передачи крутящего момента к ведущим колесам гусеничного движителя. Для полной остановки бронетранспортера, кроме гидравлического привода, имелся пневматический, также действовавший на тормоза двойного дифференциала. Тормоза по устройству были аналогичны автомобильным. Поскольку все бронетранспортеры оборудовались буксирным устройством, пневматическая тормозная система рассчитывалась и на одновременное торможение прицепа.

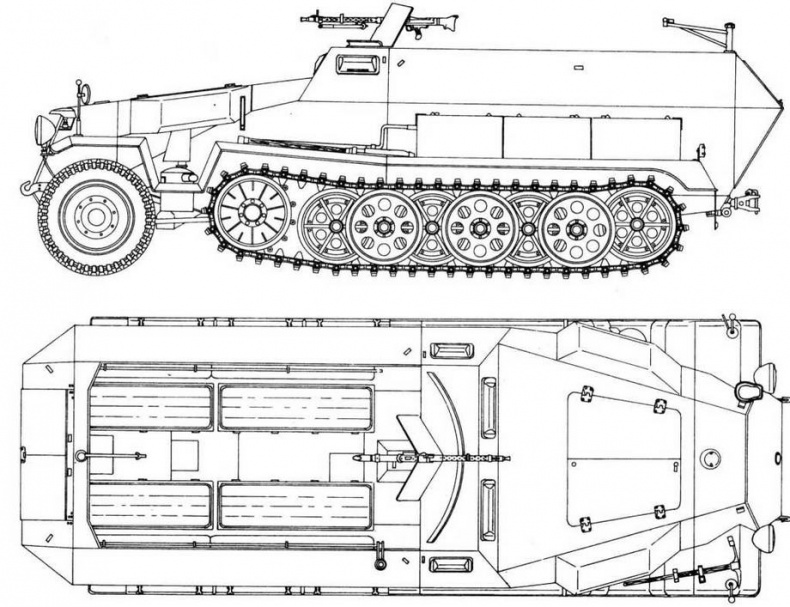

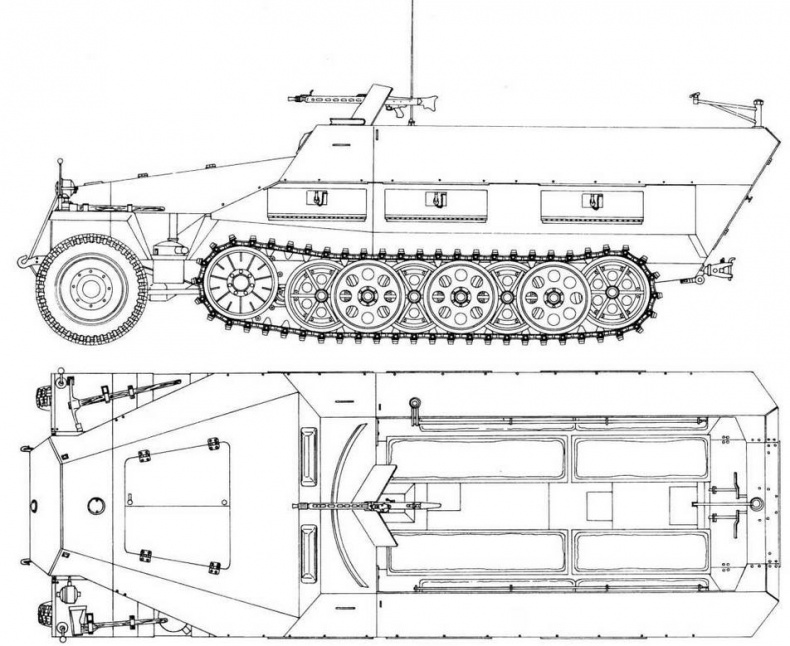

Sd.Kfz.251/1 Ausf.C

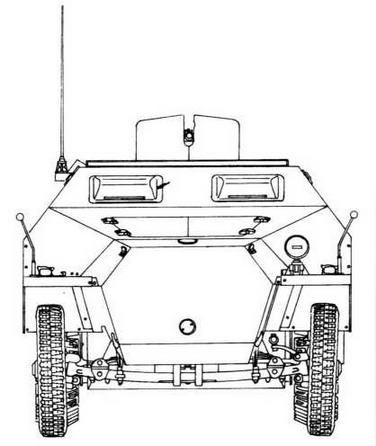

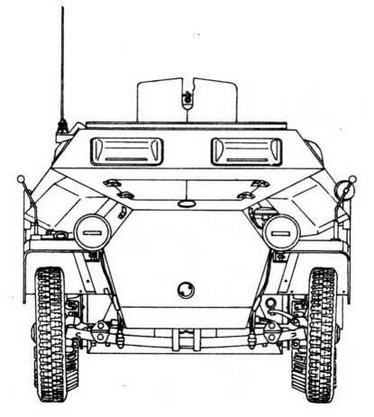

Вид спереди

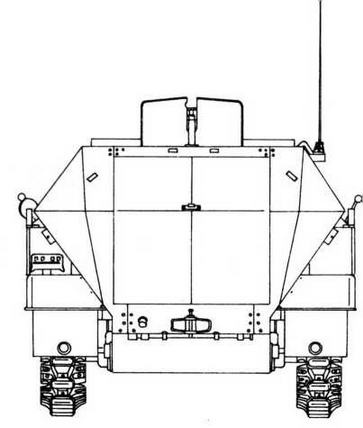

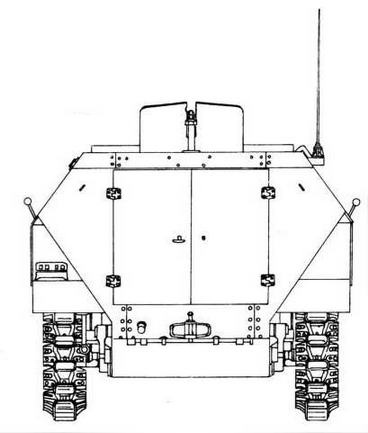

Вид сзади

Подвеска бронетранспортера была смешанной. Колесный передний мост, оборудованный пневматическими шинами размером 190-18, подвешивался на поперечной полуэллиптической листовой рессоре. Гусеничный движитель имел независимую торсионную подвеску. Движитель каждого борта состоял из шести сдвоенных обрезиненных опорных катков, размещенных в шахматном порядке с взаимным перекрытием дисков катков, ведущего колеса переднего расположения и направляющего колеса с натяжным механизмом.

Стальные гусеницы с гребневым зацеплением имели ширину 280 мм и состояли из 55—56 траков каждая. Пальцы гусениц устанавливались на игольчатых подшипниках и обеспечивали им большую износоустойчивость, а также высокий КПД ходовой части и хорошую динамику машины. По данным испытаний немецких полугусеничных машин в 1940 году на НИБТПолигоне и Ленинградском артиллерийском полигоне, такая гусеница могла надежно работать в пределах пробега 12— 15 тыс. км.

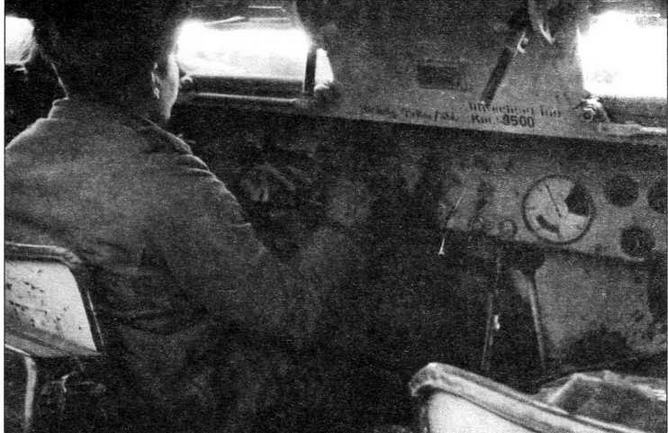

Интерьер отделения управления бронетранспортера Sd.Kfz.251. Обращает на себя внимание обратный наклон рулевого колеса, характерный для всех немецких бронетранспортеров и бронеавтомобилей

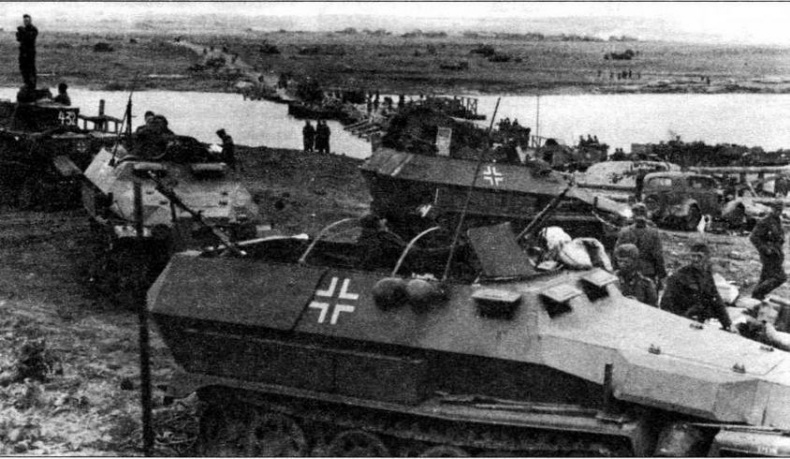

Бронетранспортеры Sd.Kfz.251 Ausf.C 24-й танковой дивизии на переправе. Восточный фронт, 1941 год

Для бесшумности хода бронетранспортера, предохранения дорог с твердым покрытием от разрушения и надежной работы игольчатых подшипников к наружной части трака с помощью болтов крепилась резиновая подушка. Трак гусеницы имел разное сечение по высоте, благодаря чему по мере погружения трака в грунт удельное давление уменьшалось. Эта конструктивная особенность трака обеспечивала повышение проходимости по мягким грунтам. Однако передние колеса, имевшие большое удельное давление, при движении по раскисшим дорогам погружались в грунт, чем создавалось чрезмерное добавочное сопротивление движению. При этом или пробуксовывал гусеничный движитель, или глох двигатель.

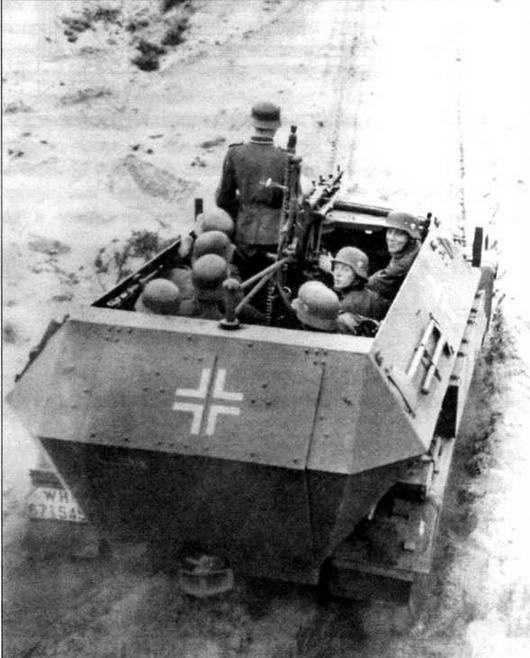

Установка пулемета MG 34 за щитом на бронетранспортере Sd.Kfz.251 Ausf.B. Восточный фронт, 1943 год

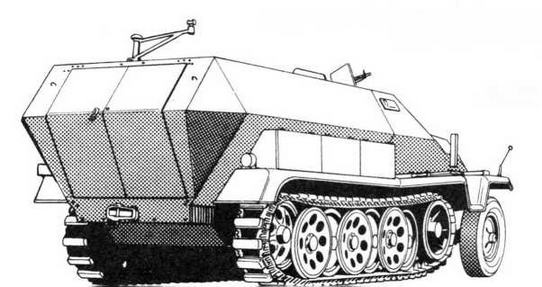

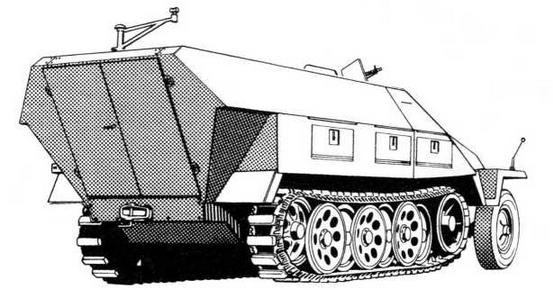

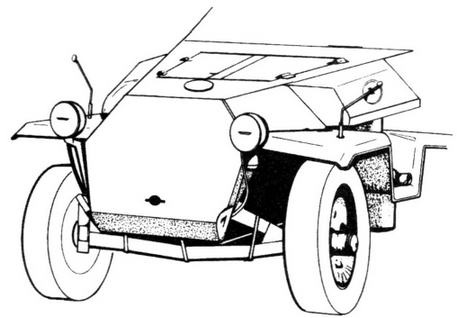

Характерные отличия в конструкции бронетранспортеров

Ausf.C

Ausf.D

В отличие от танка, бронетранспортер Sd.Kfz.251 не был полноценной вездеходной машиной. Ходовая часть обеспечивала ему высокую подвижность на дорогах с твердым покрытием, а на грунтовых дорогах и на местности—только в летнее сухое время, что существенно ограничивало тактическое использование бронетранспортера.

Тем не менее, с июня 1939 по март 1945 года немецкие заводы изготовили 15 252 боевые машины 23-х модификаций в четырех базовых вариантах. До сентября 1943 года выпускались варианты А,В и С (4650 единиц), а затем до конца войны — D (10 602 единицы). Базовые варианты не имели принципиальных конструктивных отличий, а разнились друг от друга формой и способом крепления некоторых узлов и деталей бронекорпуса. Так, например, вариант В отличался от варианта А главным образом отсутствием смотровых щелей в бортах боевого отделения и переносом антенны с крыла на борт корпуса. У варианта С отличий было больше. Подверглась изменениям вся передняя часть корпуса: лобовой лист моторного отделения стал прямым, жалюзи воздухопритока перенесли на борта и закрыли броневыми кожухами, ящики для ЗИПа и снаряжения передвинули ближе к корме. Наиболее заметными отличиями варианта D стали новый наклонный кормовой лист корпуса, интеграция ящиков ЗИП в борта корпуса и вновь измененная конструкция бронировки моторного отделения. Что же касается модификаций, то к каждой из них могли принадлежать бронетранспортеры любого из вариантов, а иногда и все четыре.

Основная серийная модель бронетранспортера имела обозначение Sd.Kfz.251 /1 и предназначалась для перевозки пехотного отделения (10 человек). Кроме того, эта версия использовалась для перевозки пулемета MG 34 на станке- треноге. В этом случае передний штатный пулемет бронетранспортера демонтировался, а в боевом отделении размещался станковый пулемет.

Sd.Kfz.251/1 Ausf.D

Вид спереди

Вид сзади
