Ходовая часть и корпус базового танка остались без изменений. Пушка Рак 40/3 была смонтирована над боевым отделением танка на лонжероне, имевшем форму моста. Орудие имело горизонтальные углы наведения: 30° — влево и 3° — вправо. Передний подвижный бронещит пушки толщиной 15 мм перекрывался высокими бортами рубки, доходившими до моторного отделения. Толщина бортов рубки, собиравшихся с помощью клепки на каркасе из уголков, также составляла 15 мм. Казенная часть пушки частично перекрывалась сверху 10-мм броневой крышей. Таким образом, сиденья наводчика и заряжающего в этой машине уже были защищены броней. В непогоду над боевым отделением натягивался брезентовый тент. Расположение рабочих мест механика-водителя и пулеметчика не изменилось, как, впрочем, и компоновка корпуса в целом.

Вспомогательное вооружение САУ состояло из курсового пулемета MG 37(f) чехословацкого производства, расположенного в лобовом листе корпуса, и немецкого пулемета MG 34, перевозившегося в боевом отделении и устанавливавшегося в случае необходимости на кронштейне на одном из бортов рубки или на дуге над боевым отделением. Боекомплект включал 38 выстрелов к пушке и 600 патронов к пулеметам.

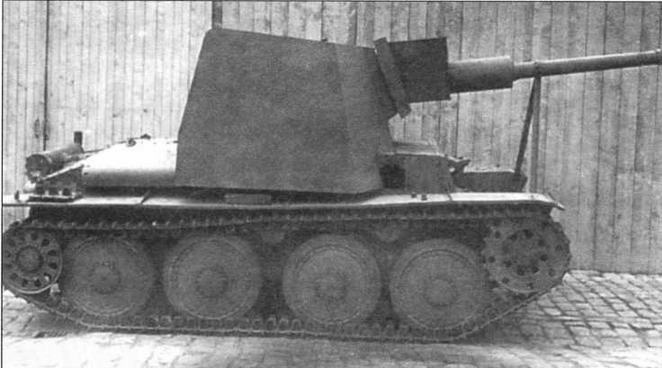

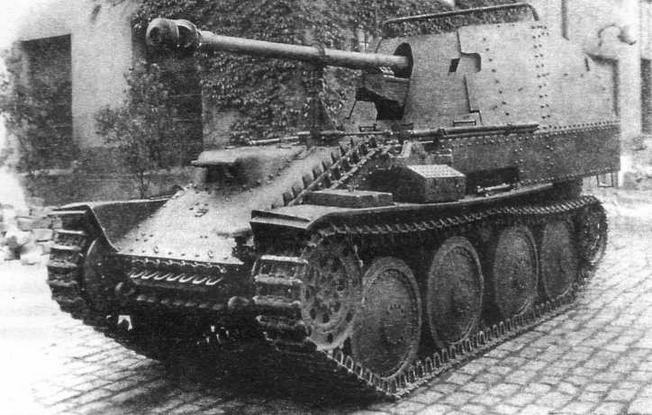

Прототип самоходной установки, вооруженной 75-мм штурмовой пушкой StuK 40 во дворе завода фирмы ВММ

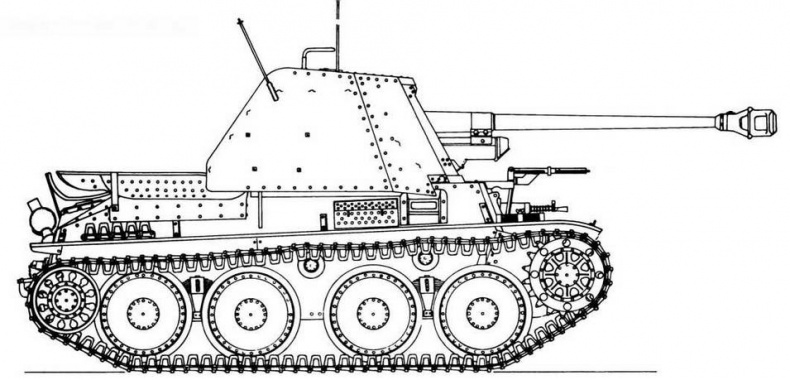

Sd.Kfz. 138 Marder III Ausf.H

На САУ Sd.Kfz. 138 Ausf.H был установлен двигатель Praga EPA II мощностью 140 л.с. (103 кВт) — карбюраторный, 6-цилиндровый, четырехтактный, рядный, жидкостного охлаждения. Емкость топливных баков — 218 л.

Крутящий момент от двигателя к коробке передач передавался с помощью многодискового главного фрикциона сухого трения и карданного вала. Коробка передач Praga- Wilson TN 100 — планетарная, пятискоростная (5+1), с предварительным выбором передач. Перед коробкой передач располагались дифференциал, бортовые фрикционы, бортовые передачи и тормоза. Ходовая часть, применительно к одному борту, состояла из четырех одинарных обрезиненных опорных катков большого диаметра, сблокированных попарно в две балансирные тележки, подвешенные на полуэллиптических листовых рессорах. С каждого борта имелось по два обрезиненных одинарных поддерживающих катка. Каждая гусеница включала 94 трака шириной 293 мм.

В качестве средства связи использовалась радиостанция Fu 5.

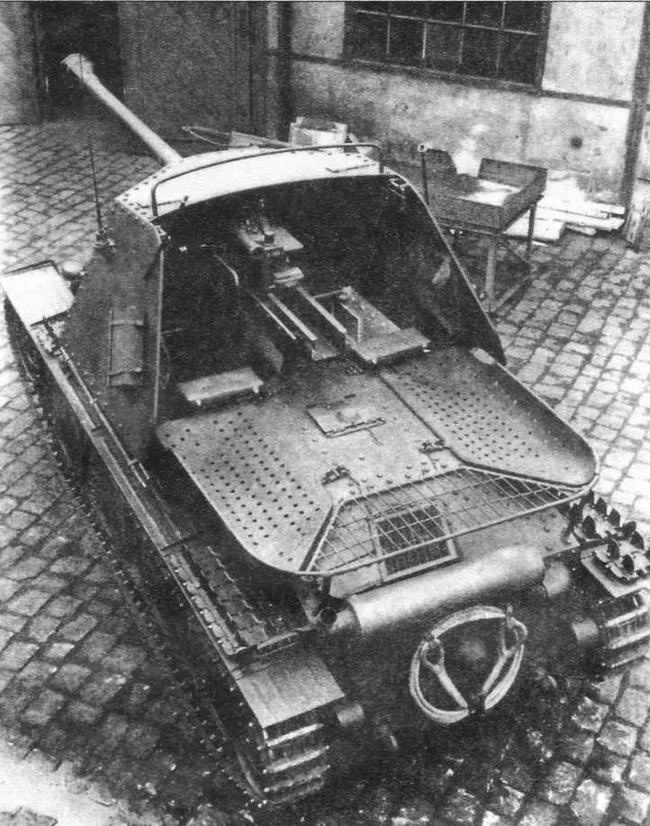

Вид сверху на боевое отделение САУ «Мардер III» Ausf.H. Хорошо видны сиденья членов экипажа и откидные элементы полика на крыше моторного отделения

Истребитель танков Sd.Kfz.138 «Мардер III» Ausf.M

Темп производства САУ постоянно возрастал. С ноября 1942 по апрель 1943 года фирма ВММ изготовила 275 самоходных установок Sd.Kfz. 138 Ausf.H. За это время еще 338 машин этого типа были получены путем переделки из поврежденных танков Pz.38(f) на ремонтном заводе Вермахта в чехословацком городке Прилоуги. Для этой цели завод ВММ выпускал комплектные рубки, которые устанавливались на корпусах восстановленных танков.

В связи с выявившимися в ходе боевого применения машин этой модификации недостатками, связанными главным образом со сложностью конструкции, затрудненным доступом к двигателю и неудовлетворительной защищенностью, возникла необходимость в создании усовершенствованного варианта. Управление вооружения, как и прежде, поручило проектирование новой модификации САУ Marder III берлинской фирме Alkett.

Переработке полностью подвергся корпус самоходки. Сократилось число деталей и клепаных соединений, широко применялась сварка. Толщина брони корпуса была уменьшена почти вдвое. Так, например, толщину лобового листа корпуса сократили с 50 мм до 10 — 15 мм, при этом, правда, угол его наклона увеличивался до 67° от вертикали.

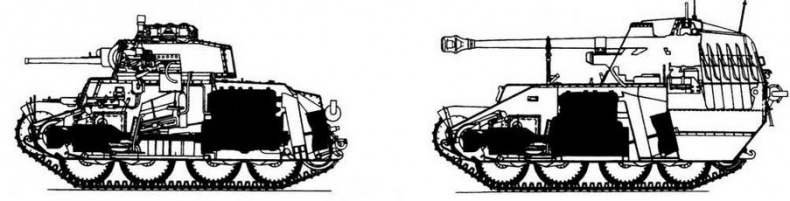

Сжемы компоновки силовых агрегатов танка Pz.38(t) и САУ «Мардер III» Ausf.M

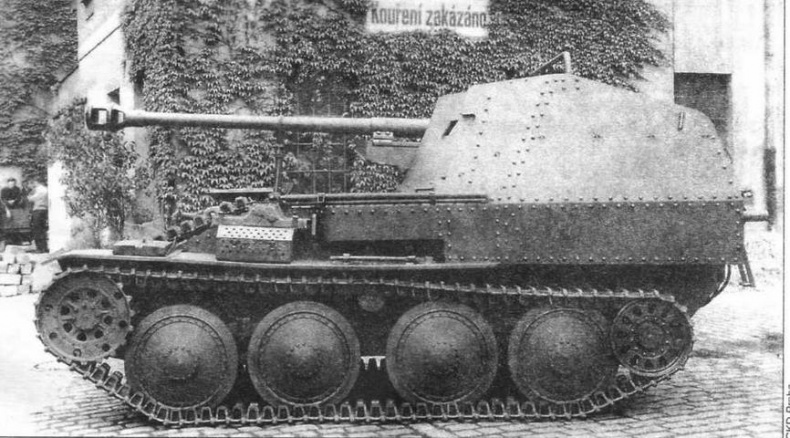

Самоходная установка «Мардер III» Ausf.M во дворе завода ВММ. Хорошо видна литая рубка механика-водителя

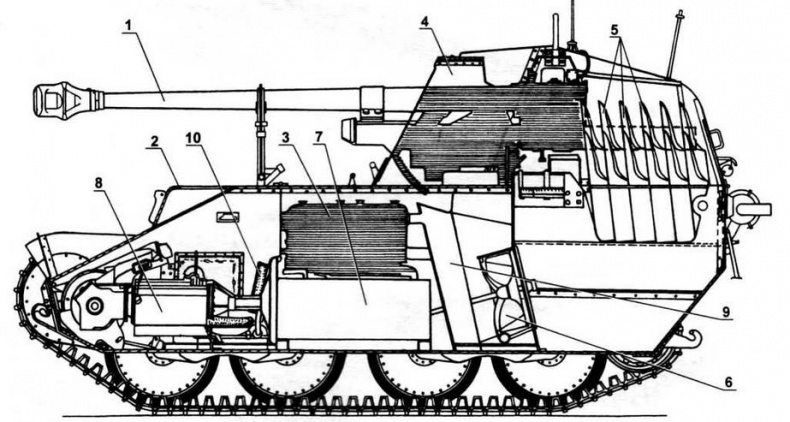

Компоновка САУ «Мардер III» Ausf.M:

1 — 75-мм пушка Рак 40; 2 — рубка механика-водителя; 3 — двигатель; 4 — рубка; 5 — стеллаж боеукладки; 6 — вентилятор; 7 — топливный бак; 8 — коробка передач; 9 — радиатор; 10 — сиденье механика-водителя

В передней части корпуса сохранилось только место механика-водителя, прикрытое литой (на машинах поздних выпусков — сварной) башенкой со смотровым прибором и двухстворчатым посадочным люком.

Наиболее важные изменения затронули боевое и моторное отделения: их поменяли местами. Шестицилиндровый карбюраторный четырехтактный двигатель жидкостного охлаждения Praga АС мощностью 150 л.с. (110,4 кВт) при 2600 об/мин сдвинули вперед, в среднюю часть корпуса, ликвидировав при этом карданный вал. Рабочий объем двигателя составлял 7754 см³. В систему питания двигателя входили два карбюратора Solex 46 FNUP, подача топлива осуществлялась электромагнитным насосом Auto Piuse. Емкость топливных баков, размещенных сбоку от двигателя, осталась прежней — 218 л. Не изменились ни емкость радиатора системы охлаждения — 64 л, ни его расположение — сзади двигателя.

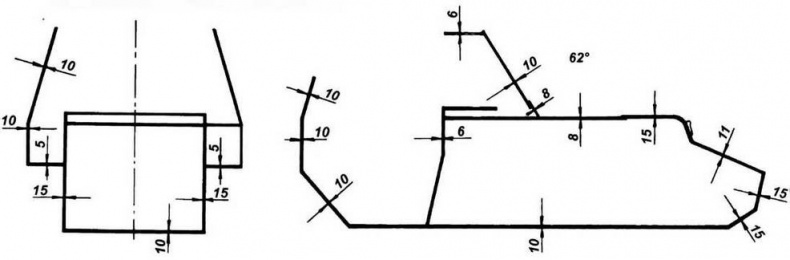

Схема бронирования САУ «Мардер III» Ausf.M

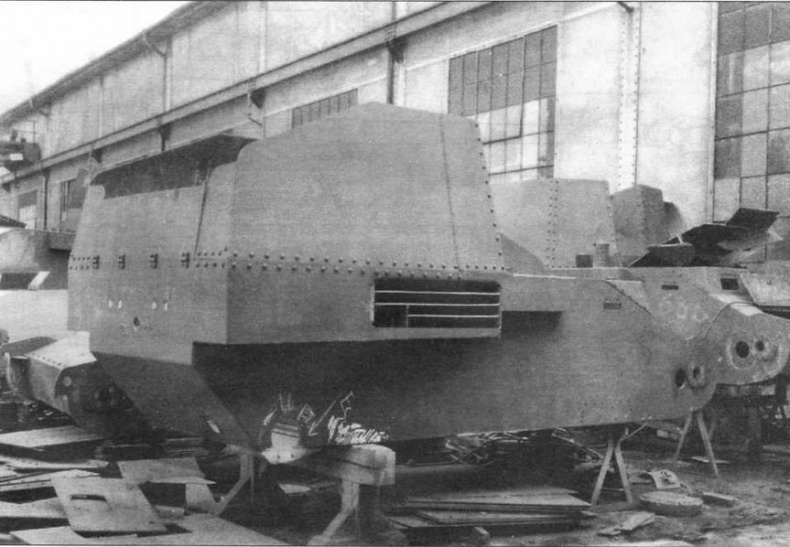

Корпуса самоходных установок «Мардер III» Ausf.M во дворе завода ВММ

Состав трансмиссии по сравнению с предыдущей модификацией не изменился, за исключением изъятого карданного вала. Крутящий момент от двигателя к коробке передач передавался с помощью многодискового главного фрикциона сухого трения. Планетарная коробка передач Praga-Wilson TN100, выпускавшаяся в Чехословакии по еще довоенной английской лицензии, — пятискоростная (5+1), с предварительным выбором передач. Перед коробкой передач располагались дифференциал, бортовые фрикционы, бортовые передачи и тормоза. Ведущие колеса находились впереди. Ходовая часть, применительно к одному борту, состояла из четырех одинарных обрезиненных опорных катков большого диаметра, сблокированных попарно в две балансирные тележки, подвешенные на полуэллиптических листовых рессорах.
