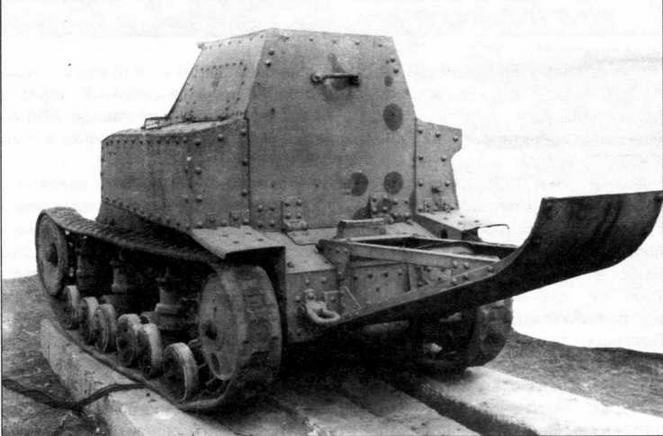

Танкетка Т-17 «Лилипут». Хорошо видны конструкция хвоста и откидная кормовая дверь

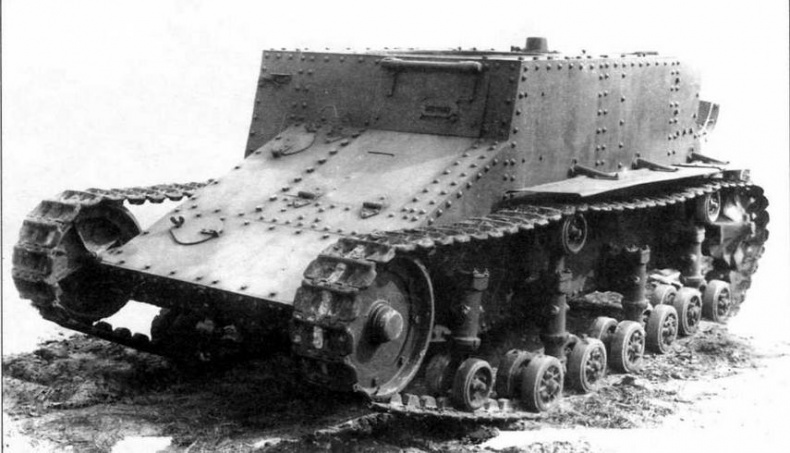

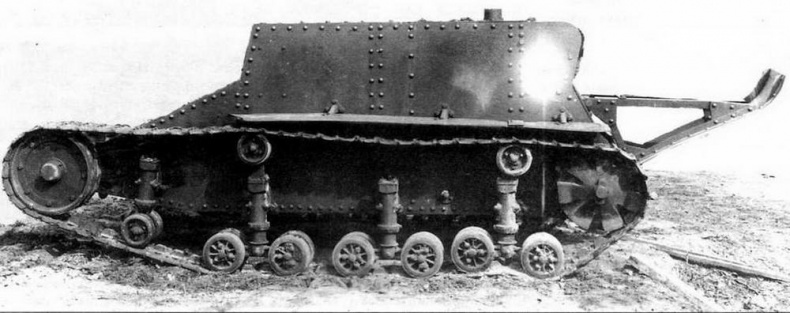

Танкетка Т-23

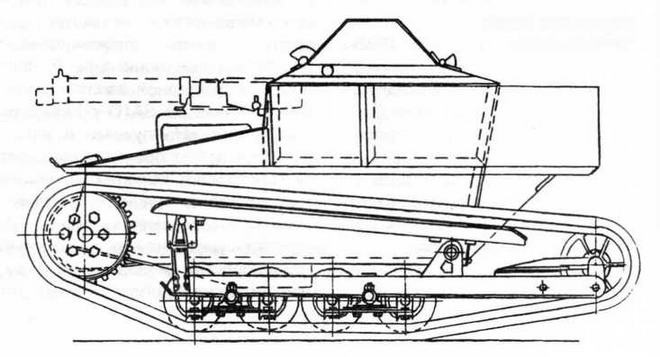

Схема компоновки танкетки К-25

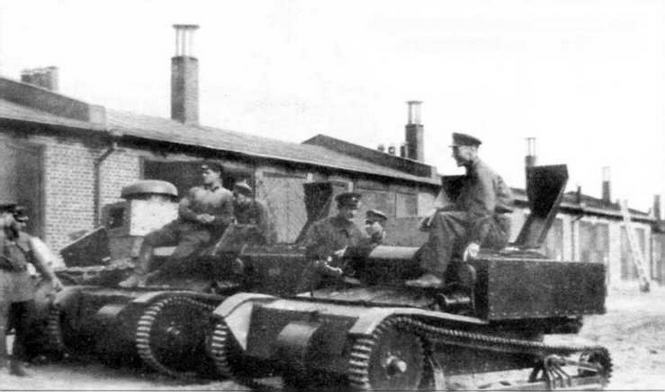

Первые серийные танкетки Т-27 в Орловской танковой школе

Проект танкетки Т-21, также разработанный на базе Т-17, представлял собой боевую машину с экипажем из двух человек. Она классифицировалась как «малая разведывательная танкетка». Толщину бронелистов довели до 13 мм. Двигатель и трансмиссию заимствовали у Т-17. Масса танкетки составляла 2,1 т. На ней планировалось установить пулемет ДТ.

В 1930 году в ГКБ ОАТ создавался проект двухместной танкетки Т-22, экипаж которой размещался по схеме тандем.

Одновременно с Т-22 разработали проект танкетки Т-23, представлявшей собой облегченный безбашенный вариант танка Т-18. Однако при изготовлении танкетки на 2-м автозаводе ВАТО в проект внесли многочисленные поправки, которые существенно изменили ее конструкцию. Так, например, длину корпуса увеличили на 300 мм. В ходовой части применили опорные катки от Т-19, а не от Т-18. Ввели новую облегченную гусеницу и новое ведущее колесо, поскольку старые не обеспечивали достижения скорости 40 км/ч. Столь высокую скорость 3,4-тонной машине позволял развивать 4-цилиндровый двигатель воздушного охлаждения мощностью 60 л.с. Впрочем, за отсутствием такового на Т-23 пришлось установить мотор мощностью 35 л.с., применявшийся на танке Т-18. Параллельно с безбашенным вариантом танкетки рассматривался вариант с установленной на крыше машины вращающейся башней с пулеметом ДТ. Но он в металле изготовлен не был. Впрочем, отказались и от серийного производства безбашенного варианта — из-за его высокой стоимости.

Цена машины оказалась сопоставимой с ценой легкого танка Т-18.

В августе 1929 года УММ РККА разработало тактико-технические требования к колесно-гусеничной танкетке Т-25. При массе 3 — 3,5 т она должна была оснащаться двигателем мощностью 40 — 60 л.с., вооружаться либо пулеметом в башне, либо 37-мм пушкой в корпусе. Максимальная скорость движения планировалась в 40 км/ч на гусеницах и 60 км/ч на колесах. Поскольку ни одной танкетки, отвечавшей этим требованиям, в наличии не имелось, был объявлен конкурс среди предприятий ГУВП. В нем участвовали НАТИ и КБ завода «Большевик». При сравнении обоих проектов предпочтение отдали второму. Однако в КБ завода «Большевик» возникли проблемы с его окончательной доработкой.

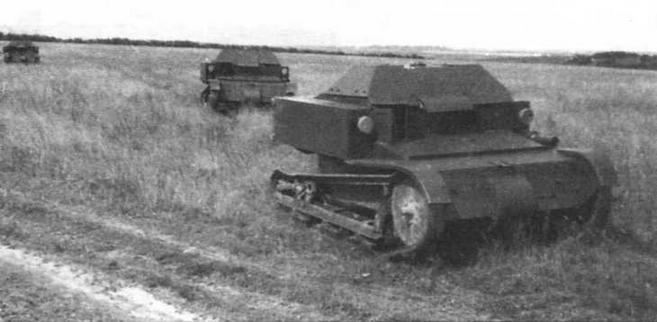

Танкетки Т-27 во время тактических занятий

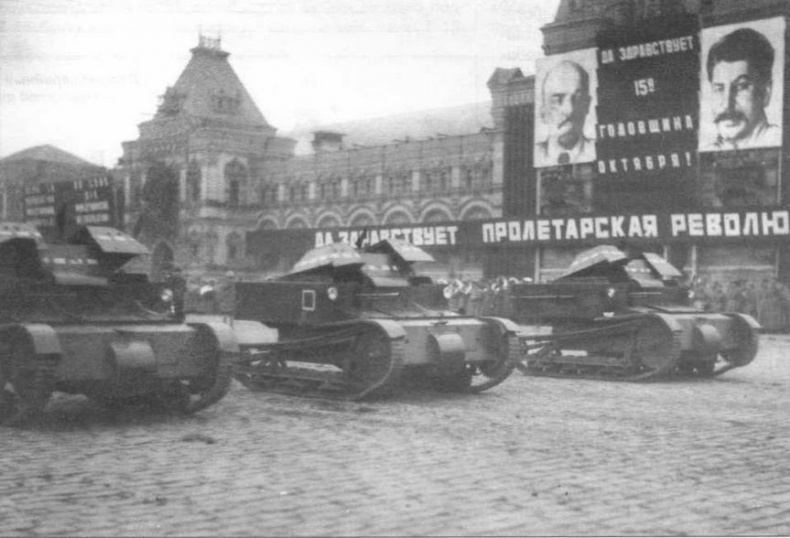

Танкетки Т-27 проходят по Красной площади. 7 ноября 1932 г.

Таким образом, в конце 1920-х годов в разных стадиях разработки находилось сразу несколько танкеток. Правда, толку от этого было мало, поскольку ни одна проектно-конструкторская организация не была в состоянии подготовить на должном уровне конструкторско-технологическую документацию к ней. Ну а заводы не могли обеспечить требуемое качество изготовления как боевых машин в целом, так и наиболее сложных агрегатов, в особенности двигателей и трансмиссий. Сказывался низкий технический и технологический уровень советского машиностроения тех лет. Руководители армии и промышленности это хорошо понимали. В частности, в докладной записке директора 2-го завода ВАТО руководству говорилось: «Наилучшим и наиболее верным способом для разработки конструкции танкетки завод считает закупку за границей соответствующих и зарекомендовавших себя агрегатов (моторной группы с коробкой скоростей и задним мостом). Это значительно облегчит разработку конструкции и рабочих чертежей танкетки».

Руководство ВАТО заявило, что из-за отсутствия чертежей танкетки, утвержденной к серийному производству, нет никакой возможности начать ее выпуск к 1 октября 1930 года. Помимо четырех — шести месяцев, необходимых для детальной отработки чертежей, к ним необходимо было добавить время на изготовление опытного образца, его испытания и исправление конструкции машины по результатам испытаний. Все это грозило сорвать программу танкостроения на 1929 — 1930 годы.

Танкетка Т-27

В 1930 году с целью ускорения разработки бронетанковой техники и изучения зарубежного опыта в СССР было принято решение о закупке за границей лучших образцов танков и бронеавтомобилей. Для этого создали специальную закупочную комиссию во главе с начальником Управления механизации и моторизации (УММ) РККА И.А.Халепским. Первой страной, куда прибыла комиссия, стала Великобритания. Наибольший интерес здесь представляла фирма «Виккерс-Армстронг», где среди прочих, согласно утвержденной в Москве программе, предстояло приобрести образцы танкетки и малого танка. Однако в единичном экземпляре, тем более с документацией, продавать что-либо фирма категорически отказалась. Поэтому в результате переговоров, проведенных И.А.Хапепским и представителем компании ARCOS (All Russian Cooperative Society Limited) с руководством фирмы «Виккерс», было приобретено 20 танкеток «Карден-Лойд» Mk VI и 15 танков Мк А (в советских документах «ВКП» и «В-26» соответственно).

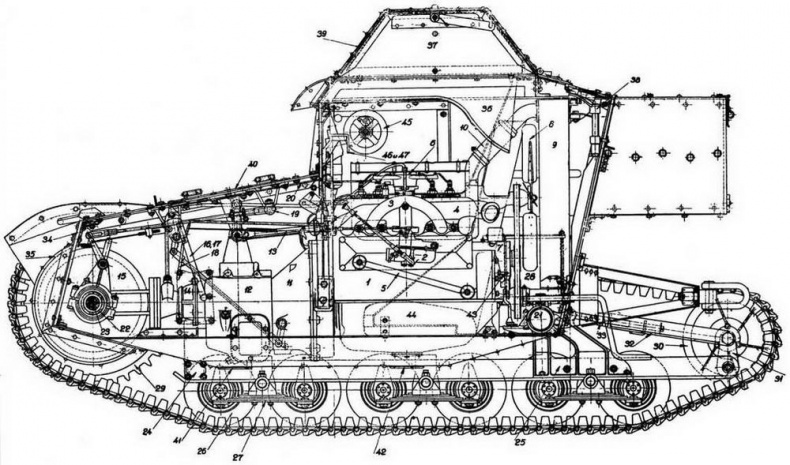

Компоновка танкетки Т-27 (фотокопия из «Наставления бронесил РККА»):

1 — двигатель: 2 — карбюратор: 3 — впускная труба; 4 — выхлопная труба; 5 — масляная перепускная трубка; 6 — распределитель и прерыватель; 7 — динамо; 8 — вентилятор; 9 — радиатор; 10 — водяная труба; 11 — картер сцепления; 12 — коробка передач; 13 — рычаг переключения передач; 14 — кардан; 15 — дифференциал; 16,17 — педали тормоза и сцепления; 18 — педаль акселератора; 19 — рычаг управления направлением; 20 — тяга защелки тормоза; 21 — задняя труба; 22 — кожух дифференциала; 23 — полуось; 24 — передний кронштейн движителя; 25 — задний кронштейн движителя; 26 — каток; 27—рессора; 28 — аккумулятор; 29 — ведущее колесо; 30 — направляющее колесо; 31 — кривошип направляющего колеса; 32 — натяжная вилка; 33 — гайка натяжки гусеницы; 34 — лобовой съемный лист; 35 — съемный кожух дифференциала; 36 — воздушный канал; 37 — бензобак; 38 — кронштейн механизма открывания дверец радиатора; 39 — откидной колпак; 40 — люк для осмотра коробки передач и механизмов управления; 41,42 — пробки для спуска смазки из двигателя и КП; 43 — винт для установки поршня двигателя в мертвой точке; 44 — сиденье; 45 — маховичок механизма подачи патронных магазинов; 46,47 — рычажки газа и опережения зажигания
