Следует отметить, что за 2 года существования этого КБ, расформированного 1 декабря 1932 года, Дыренков спроектировал (часть была изготовлена) более 50 различных боевых машин – танки, бронеавтомобили, мотоброневагоны, бронедрезины, вездеходы, танковые башни и коробки перемены передач и даже разработал танковую броню марки Д. Причем более 20 его машин были воплощены в металле! Поэтому ничего удивительного в том, что в ноябре 1930 года проектирование бронеавтомобилей передали из КБ Ижорского завода в КБ одаренного самоучки.

25 декабря 1930 года начальник УММ И. Халепский направил Дыренкову следующее распоряжение: «…Разработка проекта бронеавтомобиля «Мореланд» по чертежу С-1741 – изготовить 2 образца одного и того же типа указанного чертежа, корпус сварной с установкой стробоскопа. Срок изготовления 1 февраля 1931 года.

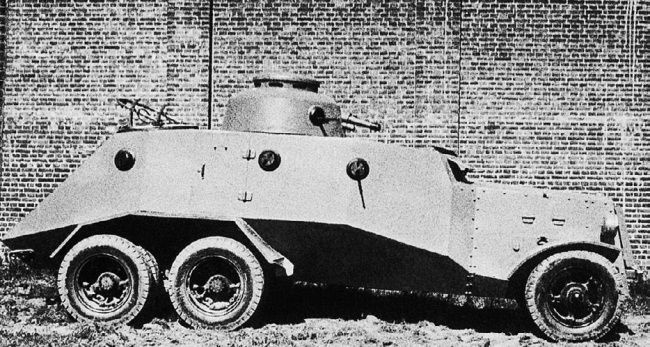

Бронеавтомобиль Д-9 (на шасси «Мореланд») конструкции Дыренкова, вид справа.

Москва, 1931 год (АСКМ).

Одновременно предлагается Вам взять «Тимкен» шасси «Форд», находящееся на Ижорском заводе и, используя все материалы, которые сделаны КБ завода с целью закончить его бронирование по тем техническим данным, которые были выданы поэтому типу машины для бронирования. Срок изготовления к 1 февраля 1931 года. Корпус сварной из котельного железа.

Одновременно предлагается Вам взять под свое наблюдение и руководство бронирование всех опытных образцов и массовой продукции по бронированным машинам на Ижорском заводе. Военпреды т. Шаров и т. Жуков обязаны оказывать Вам всяческое содействие.

Предлагается Вам проработать вопрос с точки зрения выпуска первых бронеавтомобилей «Мореланд», «Форд-А» (легкий) и «Форд-АА» (шестиколесный) из расчета… выпустить за весь 1931 год 50 «Форд-А» 50 «Форд-АА» и 50 «Мореланд».

Дыренков рьяно взялся за работу и 9 февраля 1931 года смог предъявить представителям УММ РККА три броневых машины: «Форд-Тимкен», изготовленный по проекту Ижорского завода, «Мореланд» и «Форд-Тимкен» собственной конструкции. Причем последние предъявлялись «вчерне»: корпуса на них были только «наживлены» сваркой, бронировка двигателей и башни находились в полуза-конченном виде. Вооружение «Форд-Тимкена» состояло из 37-мм пушки Гочкиса и двух пулеметов ДТ (с четырьмя гнездами для них), на «Мореланде» планировалось установить 20-мм автоматическую пушку или 37-мм пушку Б-3 образца 1930 года, 4 пулемета ДТ и авиатурель.

Бронеавтомобиль Д-9, вид спереди. 1931 год (АСКМ).

«Форд-Тимкен» проекта Ижорского завода представлял собой бронеавтомобиль с корпусом прямоугольной формы, за что в документах того времени был прозван «собачий ящик». При изготовлении машины вместо брони использовалась обычная сталь толщиной 4–8 мм. Из-за отсутствия вооружения – 12,7-мм пулемета и 20-мм пушки – башня так и не была сделана, поэтому по распоряжению Дыренкова на броневик установили башню от БА-27. После осмотра машины военные отмечали «плохую видимость для водителя, неудобную его посадку, при езде водитель ударяется головой в потолок». Поэтому было предложено ее доработать.

Бронемашины собственной конструкции на шасси «Форд-Тимкен» и «Мореланд» Дыренков предъявил военным только в мае 1931 года. Броневики получили обозначения Д-13 и Д-9 (Д – Дыренков).

Корпуса обеих машин собирались из 4–6 мм броневых листов при помощи сварки, что было передовым для того времени. Основное вооружение – 37-мм пушка Гочкиса и пулемет ДТ – размещалось в раздельных установках во вращающейся башне. Конструкция последней на Д-9 и Д-13 была аналогичной. Кроме того, каждый броневик имел пулеметы ДТ в шаровых установках корпуса: Д-13 – 6 таких установок (по две на борт и по одной в лобовом и кормовом листах), а Д-9 – 8 (по три на борт и по одной в кормовом и лобовом листах). Для защиты от атак с воздуха броневики оснащались авиационной турелью, расположенной на крыше корпуса за башней. Запасные колеса Д-13, установленные по бортам корпуса, могли вращаться и служили дополнительной опорой при преодолении броневиком вертикальных препятствий и канав.

В отчете об осмотре этих машин, составленном 27 мая 1931 года, говорилось: «Д-13 («Форд-АА» шестиколесный). Расположение боковых пулеметных установок произведено без учета возможности их целесообразного использования. Поэтому целесообразно оставить лишь одну установку спереди и одну сзади, а боковые убрать, так как они стесняют командира башни. Условия наблюдения из машины при наличии башни с круговым вращением и открываемого в ней вверху люка в общем удовлетворительные. Турельная установка не оправдывает своего назначения, так как она имеет недостаточный угол возвышения и не защищает стрелка от поражения с воздуха (турель авиационного типа).

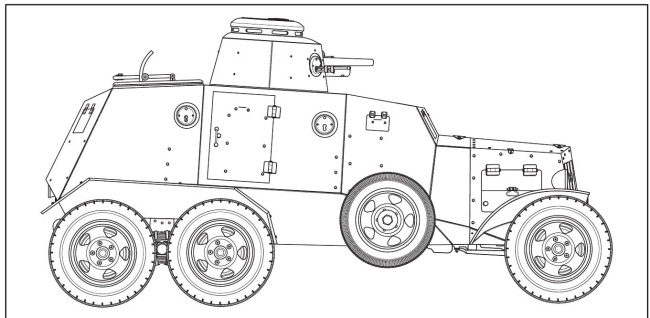

Опытный образец бронеавтомобиля Д-13 (с шинами разного диаметра).

«Мореланд». Артиллерийское вооружение – 37-мм пушка – не оправдано тяжестью и громоздкостью самой машины. Проходимость и поворотливость «Мореланда», по сравнению с шестиколесным «Форд-АА», более ограничена вследствие большого веса («Мореланд» 7 т, Д-13 4,25 т) и большей длины («Мореланд» 6,23 м, Д-13 4,75 м). «Мореланд» ничем положительным по сравнению с «Форд-АА» шестиколесным или БА-27 отличиться не может, но изобилует отрицательными качествами (тихоходность, большие габаритные размеры)».

Кроме того, по Д-13 отмечалась высокая трудоемкость изготовления – корпус бронемашины имел 55 броневых деталей разнообразной формы, а протяженность сварного шва составляла 122 м – и высокая стоимость – 15696 руб. 74 коп. Поэтому Дыренкову рекомендовали доработать конструкцию бронеавтомобилей.

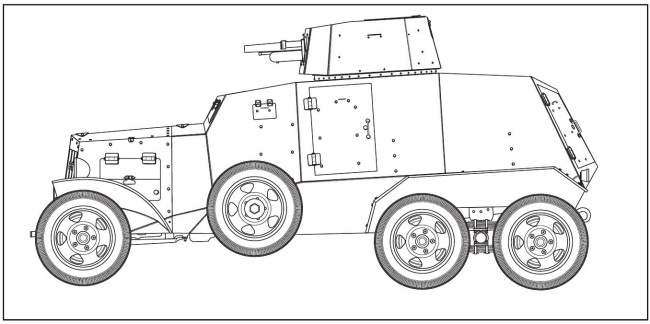

Серийный вариант бронеавтомобиля Д-13 с башней новой конструкции, без зенитной турели и бортовых пулеметных установок.

Месяц спустя – 27 июня – доработанный вариант Д-9 и другой вариант Д-13 осмотрели представители научно-технического комитета (НТК) УММ. Второй образец Д-13 получил башню другой конструкции, сваренную из плоских броневых листов, зенитная турель и пулеметные установки в бортах ликвидировали. Несмотря на это, в своем заключении по этому броневику военные отмечали «сильную перегрузку шасси, слабую броневую защиту в 6 мм, отсутствие заднего поста управления и средств радиосвязи, плохой обзор с места водителя». Тем не менее было принято решение о выпуске первой серии из 10 Д-13, внеся в их конструкцию ряд изменений. В дальнейшем представители УММ считали «признать необходимым наряду с устранением в первой серии вышеперечисленных недостатков одновременно приступить к переработке всего бронекорпуса «Форд-Тимкен» в соответствии с требованиями системы вооружения».
